NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-35 Page 7-49

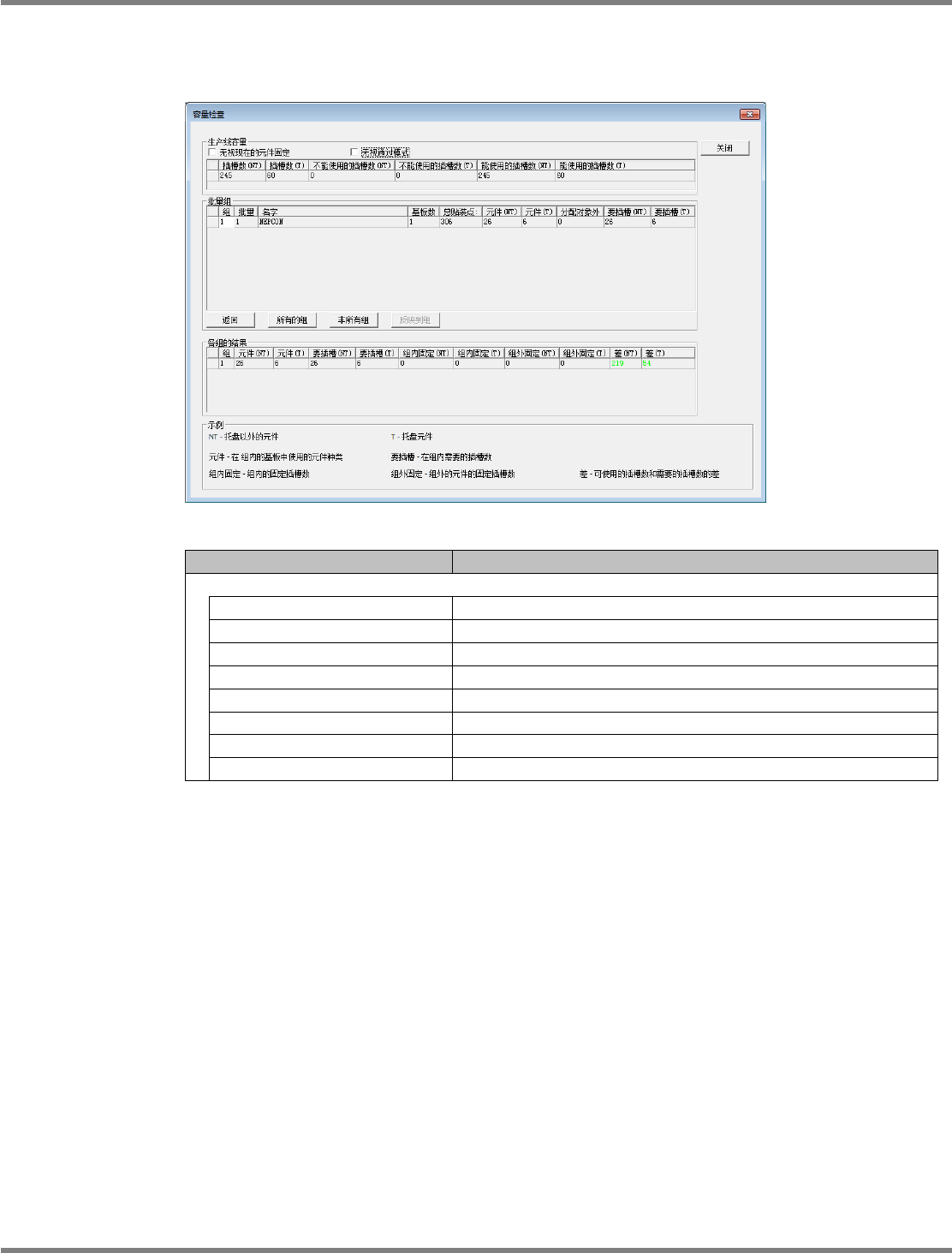

7.2.5
容量的检查
在此画面上进行容量检查的设定。
显示项目
项目
说明
‘
生产线容量
’
‘
无视现在的元件固定
’
在显示无视元件固定的插槽数量时打勾。
‘
无视通过模式
’
在显示无视通过模式的插槽数量时打勾。
‘
编带供料器插槽数
’
显示生产线上的编带供料器的插槽数量。
‘
托盘插槽数
’
显示生产线上的托盘的插槽数量。
‘
不能使用的盘式供料器插槽数
’
显示不能使用的编带供料器插槽数量。
‘
不能使用的托盘插槽数
’
显示不能使用的托盘插槽数量。
‘
能使用的盘式供料器插槽数
’
显示可以使用的编带供料器插槽数量。
‘
能使用的托盘插槽数
’
显示可以使用的托盘插槽数量。
Product070205S-01C0
1
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-50 EJS9AC-MB-07P-35
项目
说明
‘
批量组
’
‘
批量
’
显示批量编号。
‘
名字
’
显示批量名称。
‘
基板数
’
显示生产基板枚数。
‘
贴装
’
显示实装点总数。
‘
元件
(NT)’
显示托盘以外的元件数量。
‘
元件
(T)’
显示托盘元件数量。
‘
分配对象外
’
显示未被装配的元件总数。
‘
要插槽
(NT)’
显示必要的编带供料器插槽数量。
‘
要插槽
(T)’
显示必要的托盘的插槽数量。
‘
各组的结果
’
‘
组
’
显示组编号。
‘
元件
(NT)’
显示托盘以外的元件数量。
‘
元件
(T)’
显示托盘元件数量。
‘
要插槽
(NT)’
显示必要的编带供料器插槽数量。
‘
要插槽
(T)’
显示必要的托盘的插槽数量。
‘
组内固定
(NT)’
显示在设定组内被固定的编带供料器元件的插槽数。
‘
组内固定
(T)’
显示在设定组内被固定的托盘元件的插槽数。
‘
组外固定
(NT)’
显示在设定组外被固定的编带元件的插槽数。
‘
组外固定
(T)’
显示在设定组外被固定的托盘元件的插槽数。
‘
差
(NT)’
显示所有编带供料器的插槽数量和必要的编带供料器插槽数量的
差异。
‘
差
(T)’
显示所有托盘插槽数量和必要的托盘插槽数量的差异。
设定项目
项目
说明
‘
批量组
’
‘
组
’
显示组编号。
按钮
按钮
说明
[
返回
]
使输入值恢复到原先。
[
所有的组
]
将所有的批量设定为同一个组。
[
非所有组
]
将所有的批量设定为不同的组。
[
反映到组
]
适用所设定的组。
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-35 Page 7-51
容量检查的设定
1
点击菜单栏的
[MJS]
[
容量检查
]
。
显示
<
容量检查
>
画面。
2
设定检查容量时所使用的数据。
计算必要的插槽数量并显示。
3
点击
[
关闭
]
。
结束
<
容量检查
>
画面。
Product070205S-02C02
1
Product070205S-03C01
3
2
