NPM-DGS 程序手册 7.7 基板画面 Page 7-168 EJS9AC-MB-07P-35 当选择了焊料检查时 3 选择右击菜单中的 [ 贴装点 XXXX 焊料 检查跳过 ] 。 将对元件反映跳过设定。在基板示意 图上以框 架勾住处于跳过状态的元件，并在贴 装点一览 的 ‘ 跳过 ’ 列中设定 ‘SKIP’ ， 同时转为暗灰色显 示。 Product070602S- 05C01 Product070602S- 04C01…
NPM-DGS
程序手册
7.7
基板画面
EJS9AC-MB-07P-35 Page 7-167

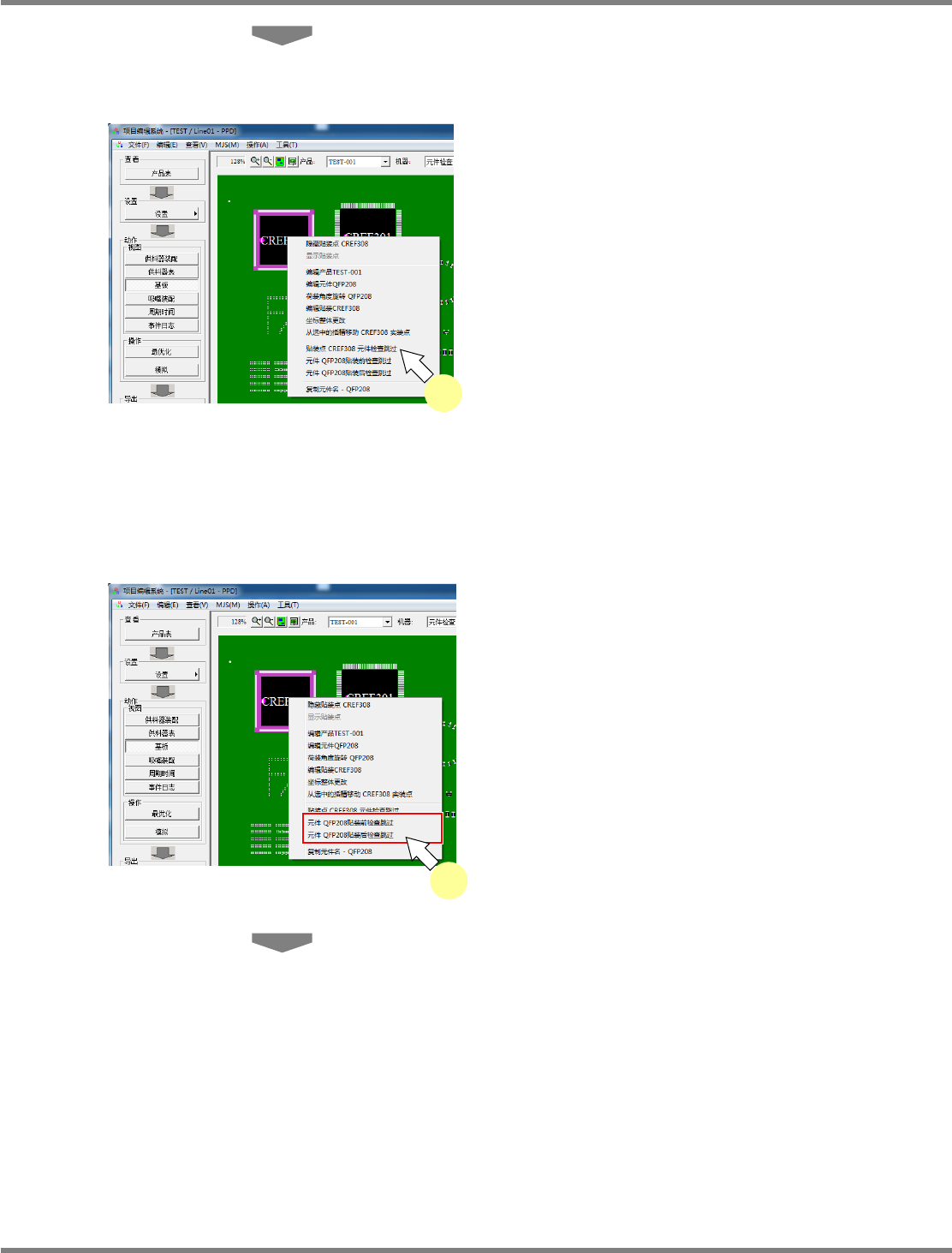

当选择了元件检查时
① 跳过每个贴装点的检查时
3
选择右击菜单中的
[
贴装点
XXXX
元件
检查跳过
]
。
② 当需要对每个基板切换贴装前检查
(
异物检查
)
、贴装后检查时
当对一个元件设定贴装前检查
(
异物检查
)
和贴装后检查时，这个元件只能配置在拥有检查头的设
备上。
通过跳过贴装前或贴装后的某一项的检查，还可配置在没有检查头的设备上。
3
选择右击菜单中的
[
元件
XXXX
贴装前
检查跳过
]
或
[
元件
XXXX
贴装后检查
跳过
]
。
Product070602S-03C02
3
Product070602S-03C02
3
NPM-DGS
程序手册
7.7
基板画面
Page 7-168 EJS9AC-MB-07P-35
当选择了焊料检查时
3
选择右击菜单中的
[
贴装点
XXXX
焊料
检查跳过
]
。
将对元件反映跳过设定。在基板示意图上以框
架勾住处于跳过状态的元件，并在贴装点一览
的
‘
跳过
’
列中设定
‘SKIP’
，同时转为暗灰色显
示。
Product070602S-05C01
Product070602S-04C01
3
NPM-DGS
程序手册
7.7
基板画面
EJS9AC-MB-07P-35 Page 7-169
7.7.3
跳过元件的点胶
1
从
‘
机器
’
中选择
[
点胶
]
。
仅显示进行点胶的元件。
2
选择并右击
1
个以上的要跳过点胶的
元件。
3
选择右击菜单的
[
贴装点
XXXX
点胶跳
过
]
。
将对元件反映跳过设定。在基板示意图上以框
架勾住处于跳过状态的元件，并在贴装点一览
的
‘
跳过
’
列中设定
‘SKIP’
，同时转为暗灰色显
示。
Project070603S-01C03
1
Project070603S-02C03
3
Project070603S-03C01
