2.5 试验检查程序 2-77 2.5.5 直方图数据的显示 1. 单击检查基准选项卡， 单击 [ 检查基准 ] 的检查基准项目， 使之处于被选择 状态。 2. 从菜单选择 [ 显示 ] － [ 直方图 ] ，则显示那一个项目的直方图。 没有设定值的项目则无法制作直方图数据并进行显示。 设定值 设定值显示条 直方图曲线 操作顺序
第 2 章 检查程序的制作
2-76
2.5.4 制作直方图数据
对于从同一个元件种所粘贴的元件的检查基准，为了以曲线来显示计测值的离散性，进行统计数据的
制作。
在执行此操作后，选择显示菜单的「直方图」，即可显示出曲线。
没有设定值的项目则无法制作直方图数据并进行显示。
1.
对欲创建数据的元件类别进行对焦，从菜单选择
[
试验
]
－
[
制作直方图数
据
]
。
2.
显示「制作直方图数据」对话窗。
3.
单击箭头按钮以选择检查的反复次数。
4.
单击
[
开始
]
按钮。
显示下述信息，直方图数据制作中。
在制作过程中单击［中止］，可中断直方图数据的制作。
5.
制作直方图后，显示「要选择下一组的编号码？」的信息。
・ ［是］
显示「选择设定编号」对话窗。把光标指向要制作直方图数据的编号，
单击[确定]，以继续制作直方图数据。
・ ［不］
仅制作目前在装置中的电路板的直方图数据。
操作顺序
2.5 试验检查程序
2-77
2.5.5 直方图数据的显示
1.
单击检查基准选项卡，单击
[
检查基准
]
的检查基准项目，使之处于被选择
状态。
2.
从菜单选择
[
显示
]
－
[
直方图
]
，则显示那一个项目的直方图。
没有设定值的项目则无法制作直方图数据并进行显示。
设定值
设定值显示条
直方图曲线
操作顺序
第 2 章 检查程序的制作
2-78

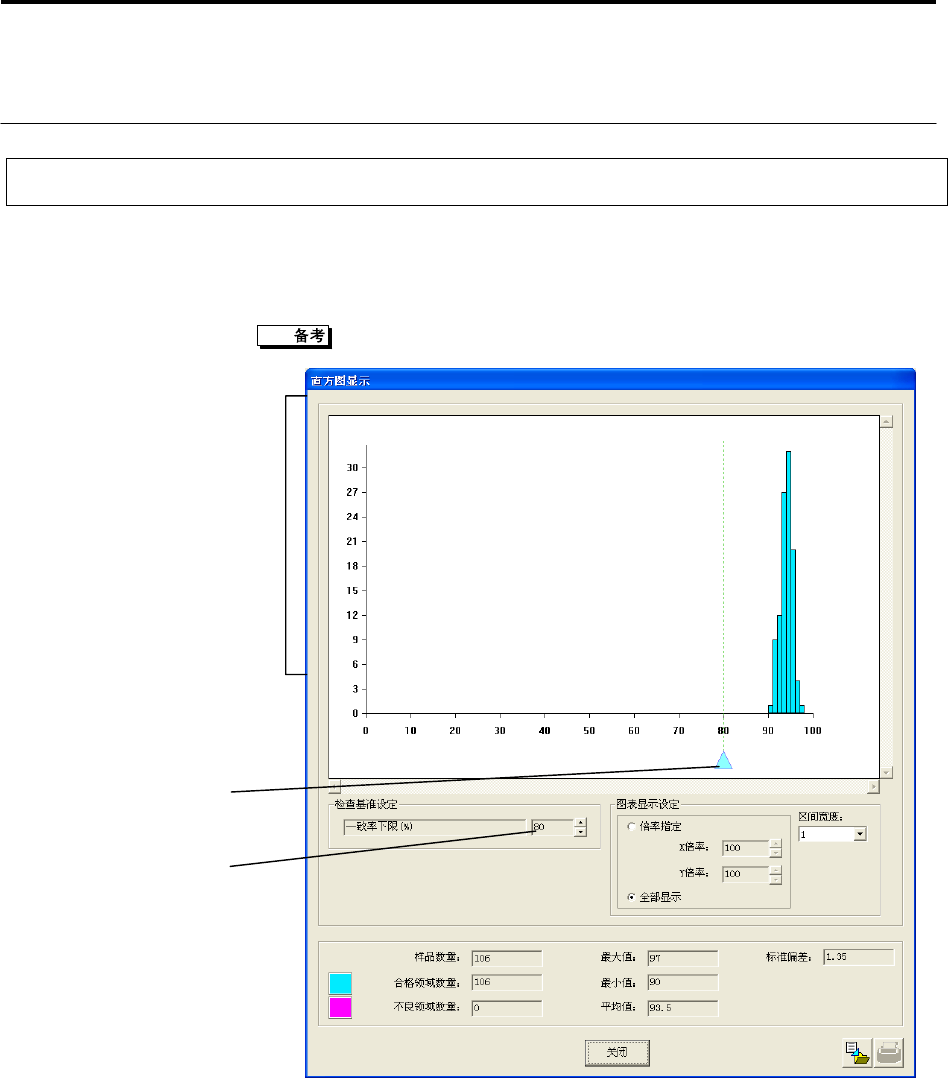

直方图曲线
将制作的直方图数据用曲线来显示。横轴为设定值，纵轴为在相应设定
值下所计测的窗口数的比率。
横轴的显示范围可通过单击曲线下方的「倍率指定」及「X 倍率」箭头
按钮，纵轴的显示范围可通过单击曲线下方的「倍率指定」及「Y 倍率」
箭头按钮来变更。
曲线的宽度可通过单击下拉曲线下方的「区间宽度」箭头按钮来变更。
预先勾选「全体显示」，则可自动进行倍率及位置的调整以使直方图数
据在显示框中得以显示。
◆ 设定值显示条
对检查基准的设定值处于曲线的哪一个位置进行显示。
◆ 设定值
显示检查基准的名称及设定值。要变更时，单击箭头按钮。
［关闭］
关闭「直方图」对话窗。
［打印］
打印所显示的直方图。
［另存文件］

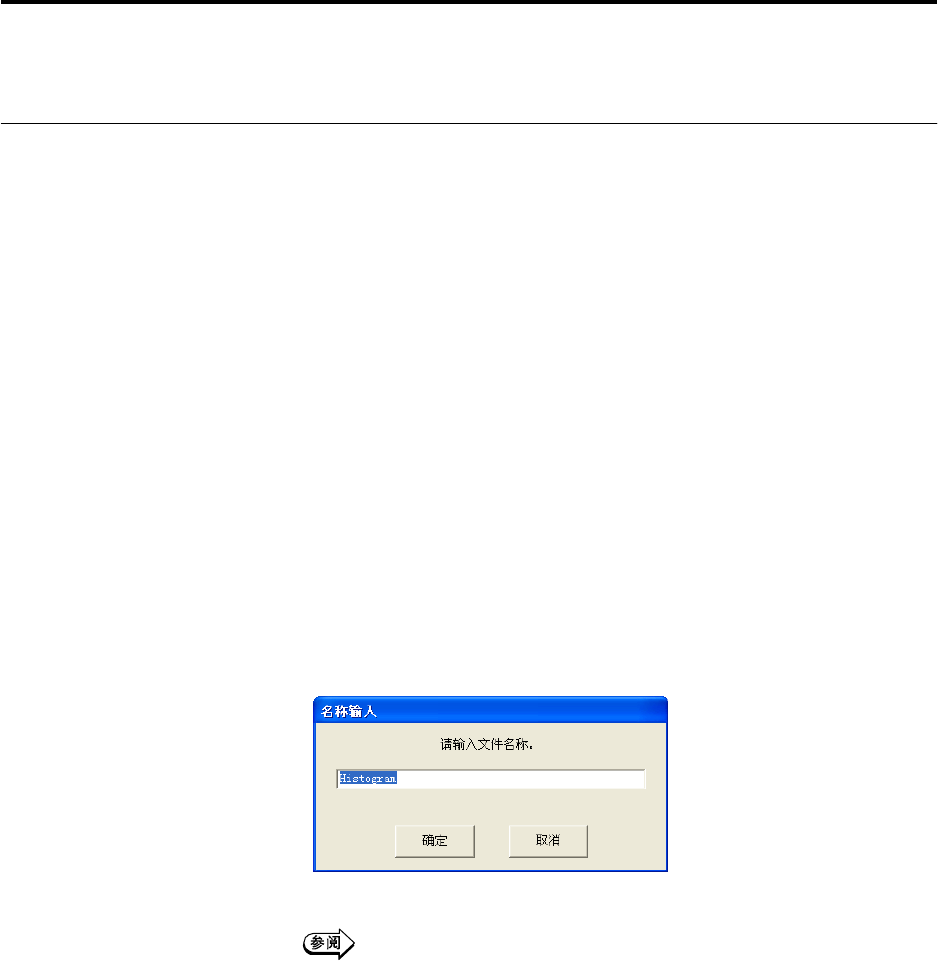

将直方图数据以 CSV 文件格式保存到硬盘上。显示「名称输入」对话窗。
输入文件名，单击［确定］。
单击［取消］，则中止操作。
设定保存位置，请参阅 P3-9「3.7 文件夹、网络设定」。
◆ 样品数量
显示制作直方图数据的样品数量。
◆ 合格领域数量
显示在样品中被判定为合格的领域的数量。
◆ 不良领域数量
显示在样品中被判定为不良的领域的数量。
