第 3 章 以服务模式设定 3-6 3.4 设定 CTS 用检验图像文件夹 进行 CTS 图像的输出设定。 1. 从维修模式的初始菜单选择［ CTS 用检查图像文件夹］。 显示「CTS 用检查图像文件夹」对话 框。 ・ 在此单击［取消］,则不保存变更的 内容,关闭「使用 CTS 的检查图 像 文件夹」对话框。 2. 输入输出目标的路径。 3. 设定结束后 , 单击［设定］。 关闭「CTS 用检查图像文件夹」对话 框。 操作顺序
3.3 设定日历
3-5

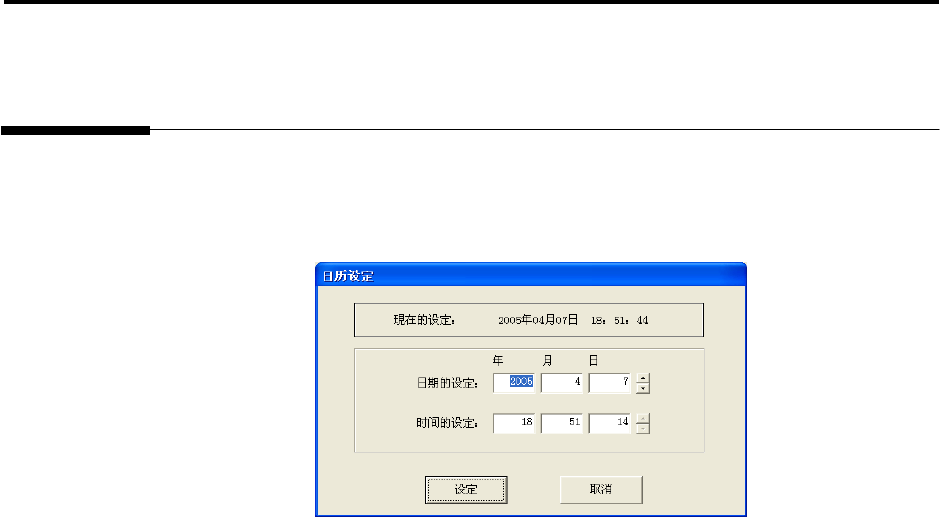

3.3 设定日历
设定装置内部系统的日历。
1.
从服务模式的初始菜单选择［日历设定］。
显示「日历设定」对话窗。
・ 在此单击［取消］，则对变更的内容不作保存，关闭「日历设定」对
话窗。
2.
移动光标到要输入的位置，单击［▲］［▼］对数值作增减。
3.
所有的设定结束后，单击［设定］。
操作顺序
第 3 章 以服务模式设定
3-6

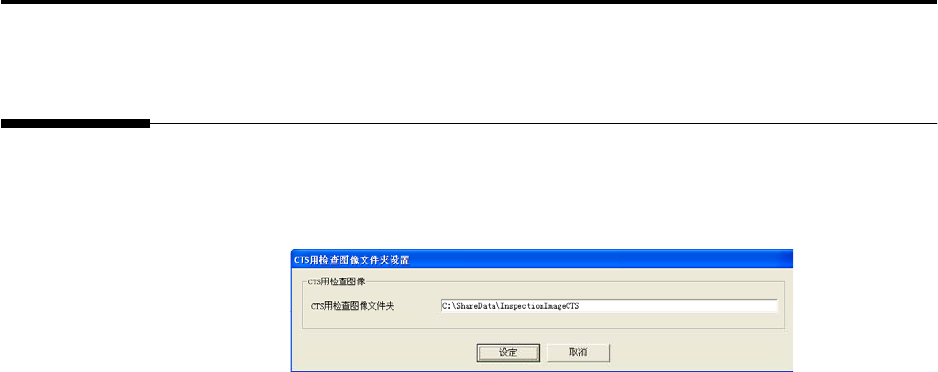

3.4 设定 CTS 用检验图像文件夹
进行 CTS 图像的输出设定。
1.
从维修模式的初始菜单选择［
CTS
用检查图像文件夹］。
显示「CTS 用检查图像文件夹」对话框。
・ 在此单击［取消］,则不保存变更的内容,关闭「使用 CTS 的检查图像
文件夹」对话框。
2.
输入输出目标的路径。
3.
设定结束后
,
单击［设定］。
关闭「CTS 用检查图像文件夹」对话框。
操作顺序
3.5 画面界限设定
3-7
3.5 画面界限设定
执行自动追加、自动配置时，系统将从画面边缘到元件窗口间距离的最小像素数设定为「配置用界限」。
对于新追加元件窗口,或者移动或变更尺寸的元件窗口,在确认能否收入既存画面时,从画面边缘开始
是否需要若干像素以上的间隙，作为「抽出确认用界限」被设定。检查确认是否抽出，将在执行试运
转时或保存检查程序时自动进行。
通常，设定「配置用界限」的数值要比「抽出确认用界限」大。
1.
在服务模式的环境设定菜单中单击［画面界限设定］。显示「画面界限
设定」对话窗。
2.
设定界限。
◆ 配置用界限设定
输入从画面边缘到元件窗口间距离的最小像素数。在执行自动追加、
自动配置时以此界限为基准进行配置。
◆ 抽出确认用界限设定
输入在追加、移动元件或变更元件尺寸时从画面边缘到元件窗口间距
离的最小像素数。在进行试运转或保存检查程序时以此界限为基准确
认是否抽出。
3.
设定结束后，单击
[
确定
]
。
・ 单击［取消］，则不保存所变更的内容，并关闭「画面界限设定」对
话窗。
检查画面
元件窗口
配置用界限
操作顺序
