第 2 章 检查程序的制作 2-30 2.4.2 登录补正标记 为了补正电路板的位置偏移 和伸缩等， 登录补正标记。 复数电路板的 情况时， 按 各单板登录补正标记。 请参照 VT-RNS-pt S 检查逻辑说明书 P2-2「2.1 补正标记」。 · 因电路板外形公差等原因， 电路板设置位置会发生偏移，所以 清务必登录补正标记。 · 为了提高补正精确度，补正标记请登 录电路板或各单板的四角中 ，接近于成对角的 两点。 在此以θ补正标记的…
2.4 制作检查程序
2-29
2.4 制作检查程序
对检查程序的制作顺序进行说明。

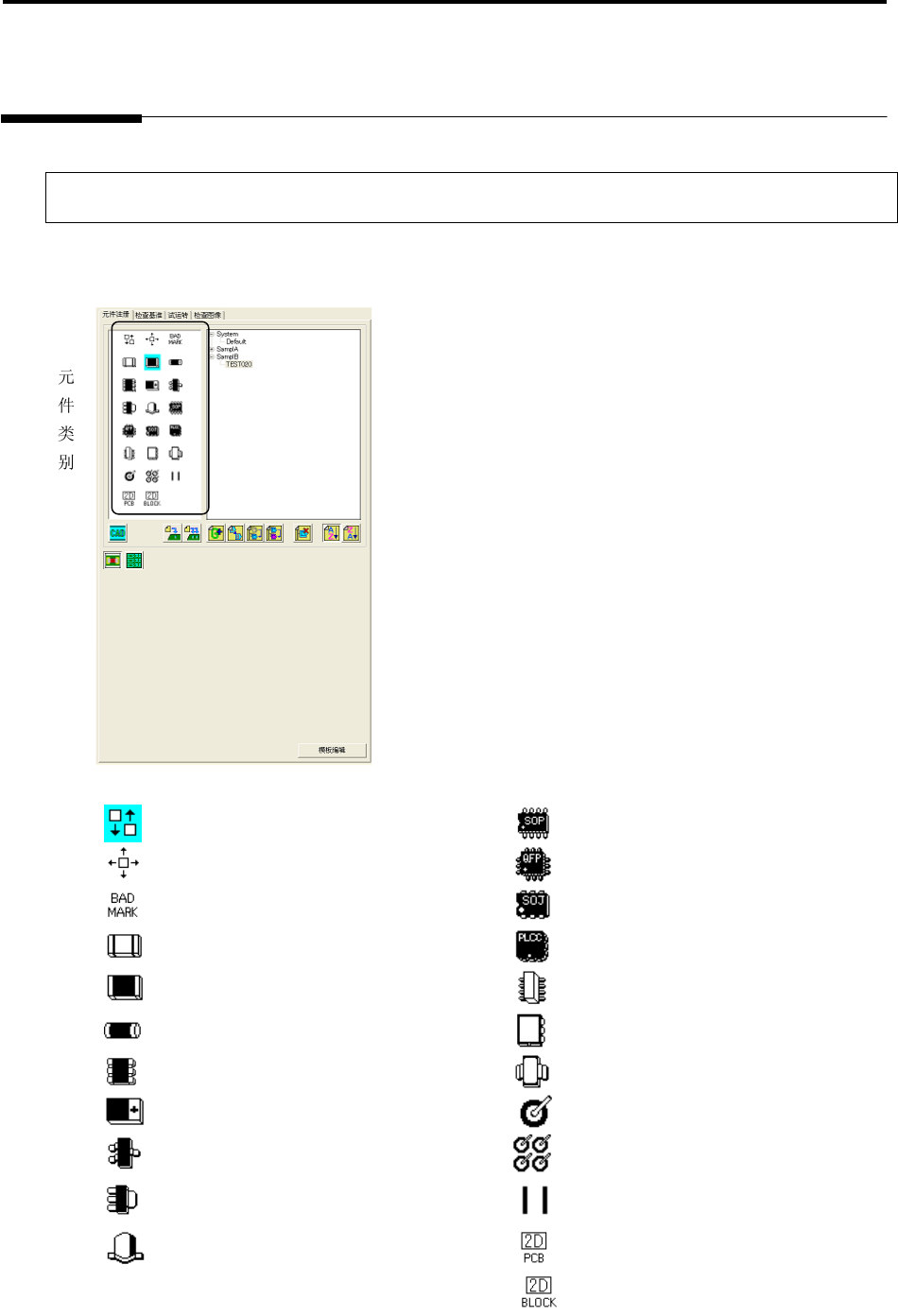

2.4.1 元件类别
在此对利用元件库，将元件粘贴到电路板的方法进行说明。
粘贴到电路板的元件从元件库作选择。元件的种类如下。根据元件的种类，决定了各窗口的形状及粘
贴的顺序。
（图为 VT-RNS-S 的画面）
元件类别名称
1 θ补正 12 SOP
2
XY补正 13 QFP
3
不良标记 14 SOJ
4
角形元件（波峰焊） 15 PLCC
5
角形元件（回流焊） 16 接插件
6
圆柱形 17 通用元件（单画面）
7
电阻阵 18 通用元件（多画面）
8
钽电容 19 引脚（单画面）
9
晶体管 20 引脚（多画面）
10
大功率晶体管 21 临时元件
11
电解电容 22 2D 码（电路板 ID）
23
2D 码（单板 ID）
第 2 章 检查程序的制作
2-30

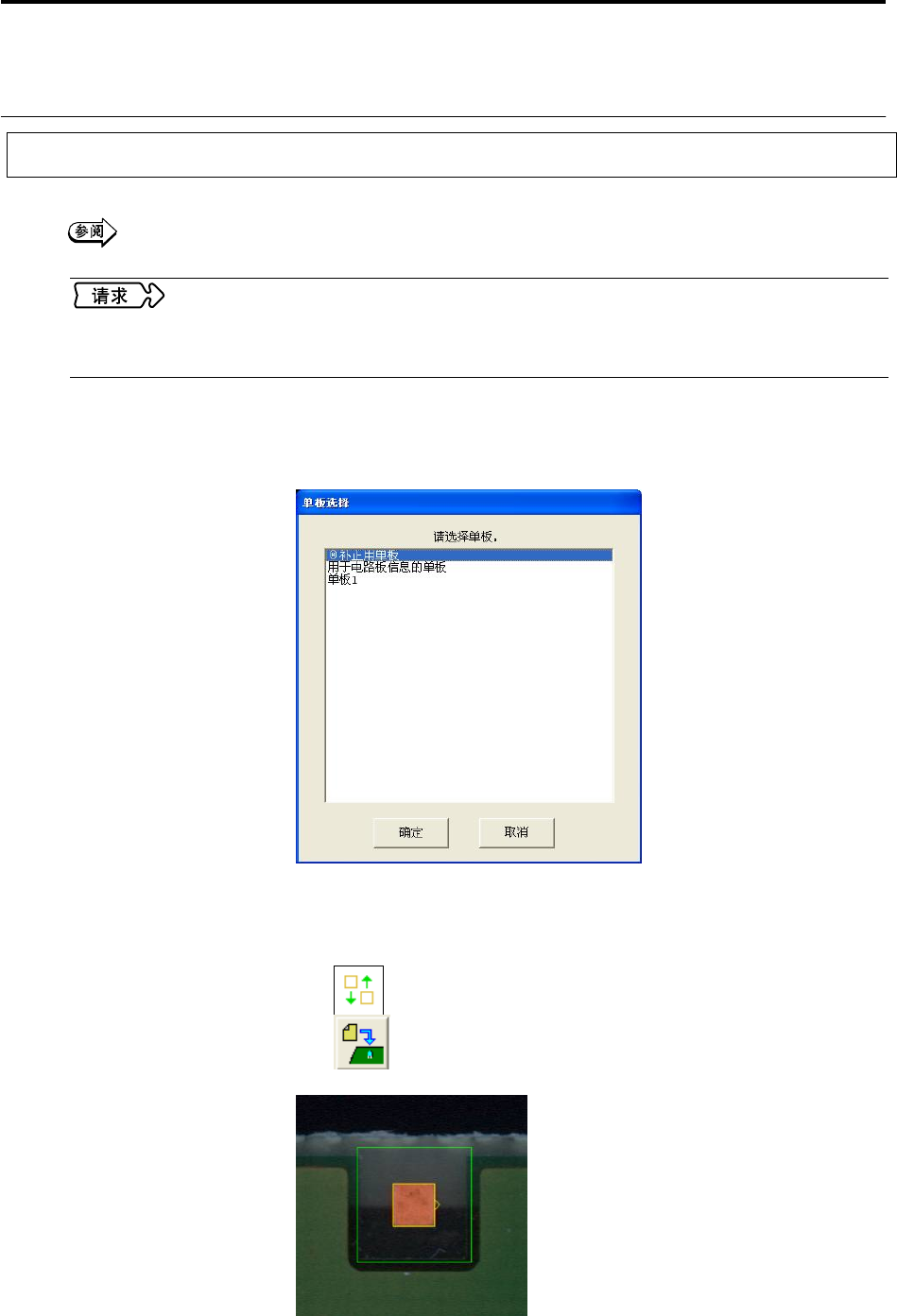

2.4.2 登录补正标记
为了补正电路板的位置偏移和伸缩等，登录补正标记。复数电路板的情况时，按各单板登录补正标记。
请参照 VT-RNS-pt
S
检查逻辑说明书 P2-2「2.1 补正标记」。
·
因电路板外形公差等原因，电路板设置位置会发生偏移，所以清务必登录补正标记。
·
为了提高补正精确度，补正标记请登录电路板或各单板的四角中，接近于成对角的
两点。
在此以θ补正标记的登录为例进行说明。
1.
在菜单中选择
[
单板·电路板
]
－
[
单板
]
－
[
选择
]
。
2.
显示「单板选择」对话窗。
3.
选择「θ补正用单板」，使其翻转显示。
4.
单击［确定］。
5.
移动照相机使单板标记映在照相机图像上。
6.
单击元件登录栏。
7.
单击 （θ补正）。
8.
单击 （粘贴）。
9.
移动元件本体窗口使其围住单板标记，调整尺寸。
操作顺序
2.4 制作检查程序
2-31

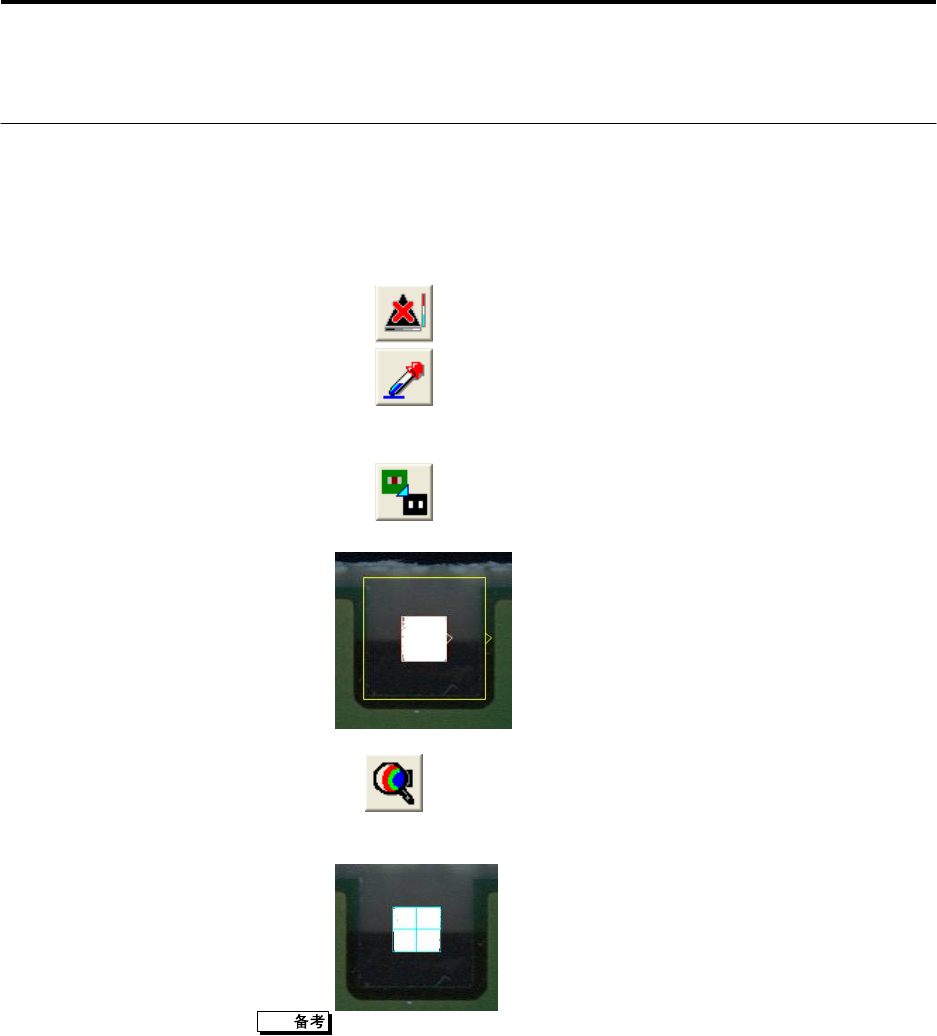

10.
单击检查基准栏，单击［窗口构成］的［补正
1
］。
11.
从［形状比较］与［外形］中选择补正标记中心坐标的算出方式。（勾
选复选框。）
12.
设定单板标记的颜色参数。
设定颜色参数
1. 单击
（清除）。颜色参数的设定被清除。
2. 单击
（颜色笔）。
3. 照相机图像上显示十字游标。
4. 在十字游标单击单板标记数次。
5. 单击
（２值化）。
6. 以设定颜色被抽出的范围变白。
7. 重复 1～6 直到单板标记变白为止。
13.
单击 （元件检查），确认单板标记被正确识别。
14.
登录补正标记的补正基准位置。在补正窗口对焦的状态下从菜单的［补
正基准位置］中选择［窗口中心］或［标记中心］。
窗口中心：以窗口的中心坐标为补正的基准位置。
标记中心：抽出补正标记，以其标记的中心为补正的基准位置。
15.
重复
5
～
14
，登录位于对角的补正标记。
