2.4 制作检查程序
2-41

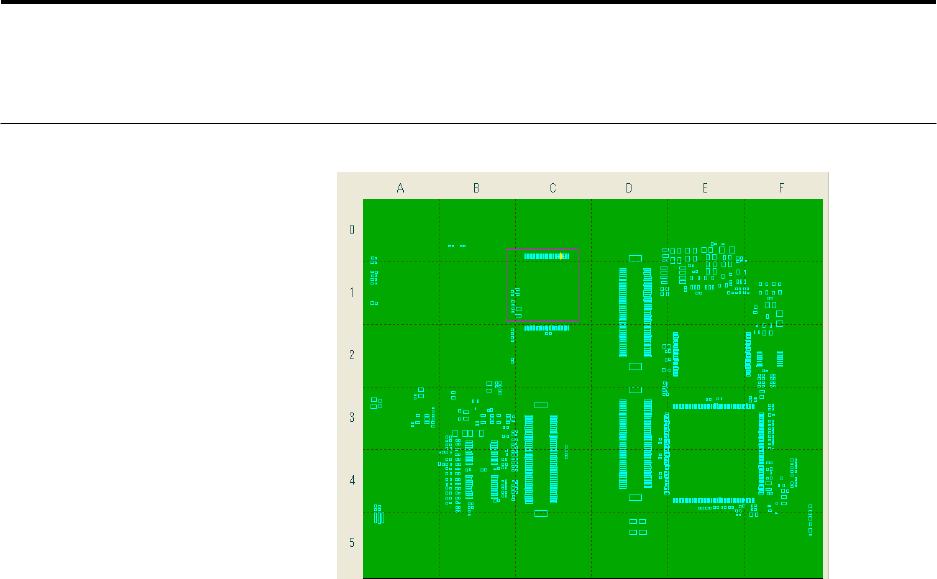

打开［显示网格线］，在电路板概略图上会显示出网格线。
第 2 章 检查程序的制作
2-42
2.4.4 粘贴 LSI 的检查元件（型号［Auto］时）
SOP、QFP、SOJ、PLCC 等，1 元件中有多个自动取样窗口的元件类按照以下的顺序进行粘贴。
1.
从菜单单击［显示－摄像机移动］，显示摄像机移动对话窗。使用箭头
按钮将摄像机移动到元件的全部或一部分显示出来的位置。移动完毕后
单击［
OK
］。
2.

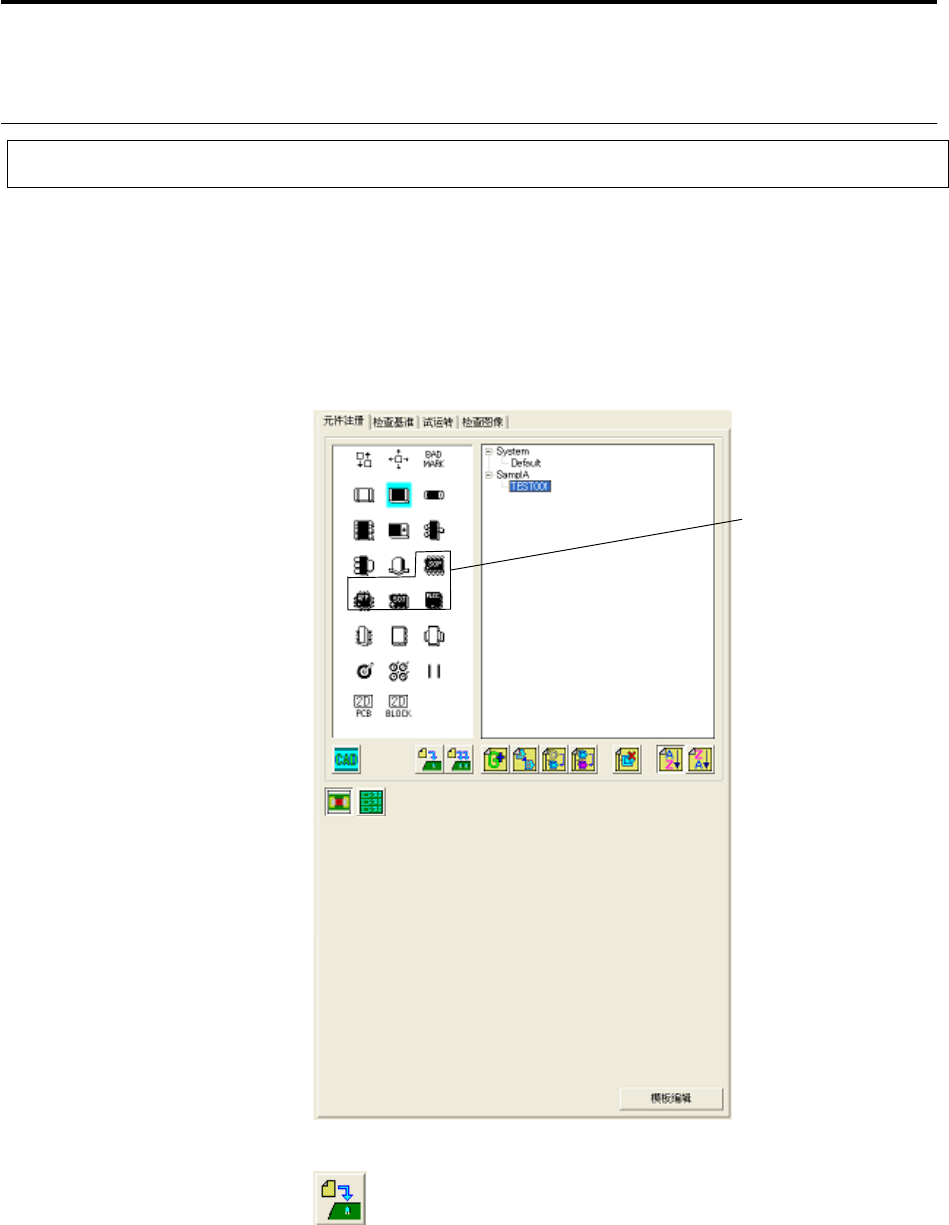

单击「元件注册」选项卡中粘贴的元件类的图标。接下来选择型号
［
Auto
］。
（图为 VT-RNS-S 的画面）
3.
单击（粘贴）。
图标
操作顺序
2.4 制作检查程序
2-43

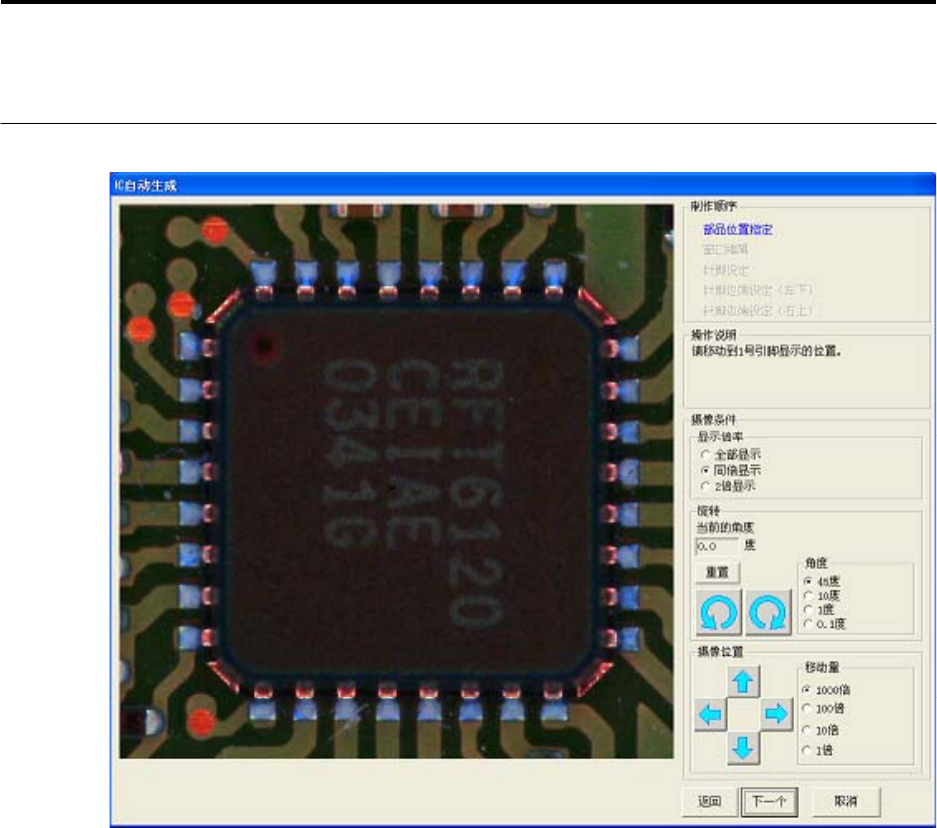

显示电路板图像和制作向导。
・ 在此单击［取消］，返回 3.中单击［粘贴］前的状态。
・ 不能执行［返回］的操作。
4.
单击［↑］［←］［→］［↓］，移动摄像位置，使其能够显示
1
号引
脚。
5.
单击［下一步］。
