2.4 制作检查程序 2-43 显示电路板图像和制作向导。 ・ 在此单击［取消］，返回 3. 中单击［ 粘贴］前的状态。 ・ 不能执行［返回］的操作。 4. 单击［↑］［←］［→］［↓］，移 动摄像位置，使其能够显 示 1 号引 脚。 5. 单击［下一步］。
第 2 章 检查程序的制作
2-42
2.4.4 粘贴 LSI 的检查元件（型号［Auto］时）
SOP、QFP、SOJ、PLCC 等，1 元件中有多个自动取样窗口的元件类按照以下的顺序进行粘贴。
1.
从菜单单击［显示－摄像机移动］，显示摄像机移动对话窗。使用箭头
按钮将摄像机移动到元件的全部或一部分显示出来的位置。移动完毕后
单击［
OK
］。
2.
单击「元件注册」选项卡中粘贴的元件类的图标。接下来选择型号
［
Auto
］。
（图为 VT-RNS-S 的画面）
3.
单击（粘贴）。
图标
操作顺序
2.4 制作检查程序
2-43
显示电路板图像和制作向导。
・ 在此单击［取消］，返回 3.中单击［粘贴］前的状态。
・ 不能执行［返回］的操作。
4.
单击［↑］［←］［→］［↓］，移动摄像位置，使其能够显示
1
号引
脚。
5.
单击［下一步］。
第 2 章 检查程序的制作
2-44

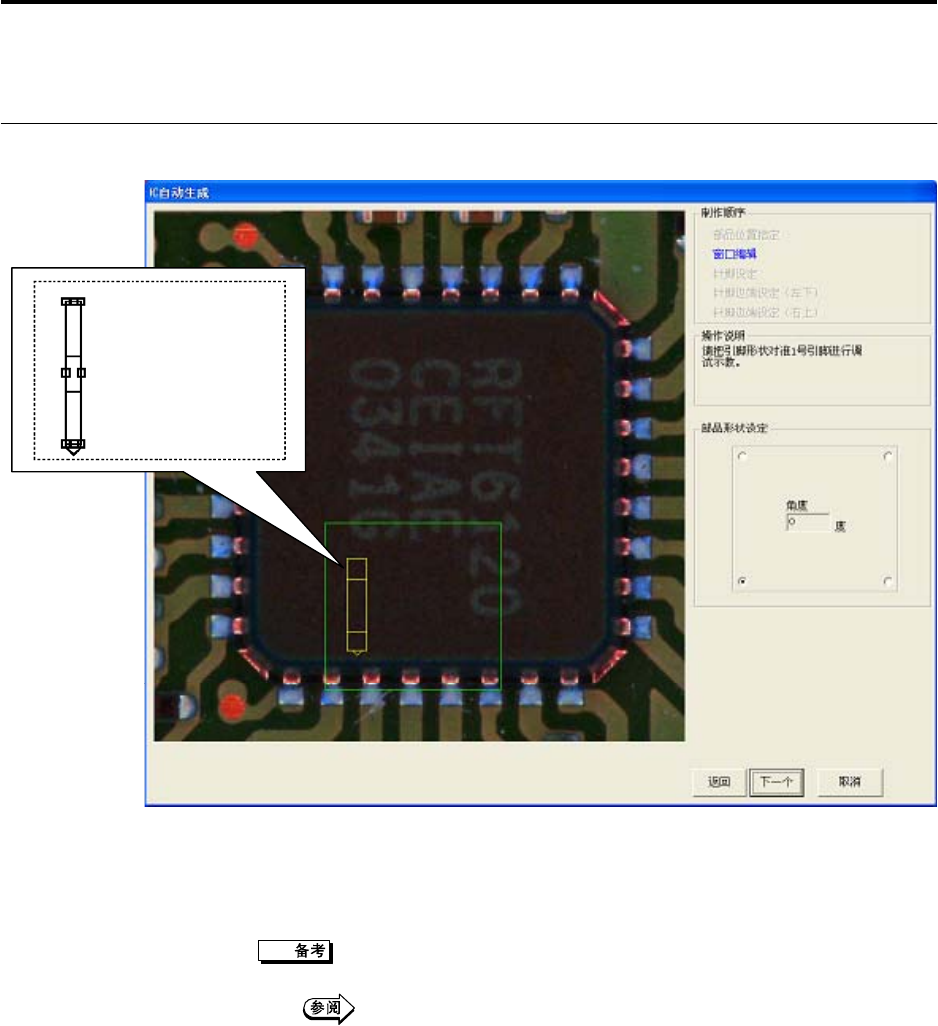

显示引脚的窗口，制作向导变换
・ 在此单击［取消］回到 3.中单击［粘贴］前的状态。
・ 单击［返回］回到 5. .中单击［下一步］前的状态。
6.
单击「元件形状设定」
4
角落的任一处，设定作为第
1
定位栓的位置。
7.
对照图像，移动、调整
1
号引脚的窗口。
上图为 QFP 时。根据元件各种类，窗口的形状不同。另外，自动取样窗口
时，请将有三角标记的面向元件的外侧。
窗口的移动或调整方法，请参照 P2-33「2.4.3 粘贴检查元件」
5
～
6
。
8.
单击［下一步］。
