2.5 试验检查程序 2-75 5. 试运转结束后 , 显示其测试结果。 选择 测试结果以 OK NG 显示， 选择 则以检查结果名称显示。
第 2 章 检查程序的制作
2-74

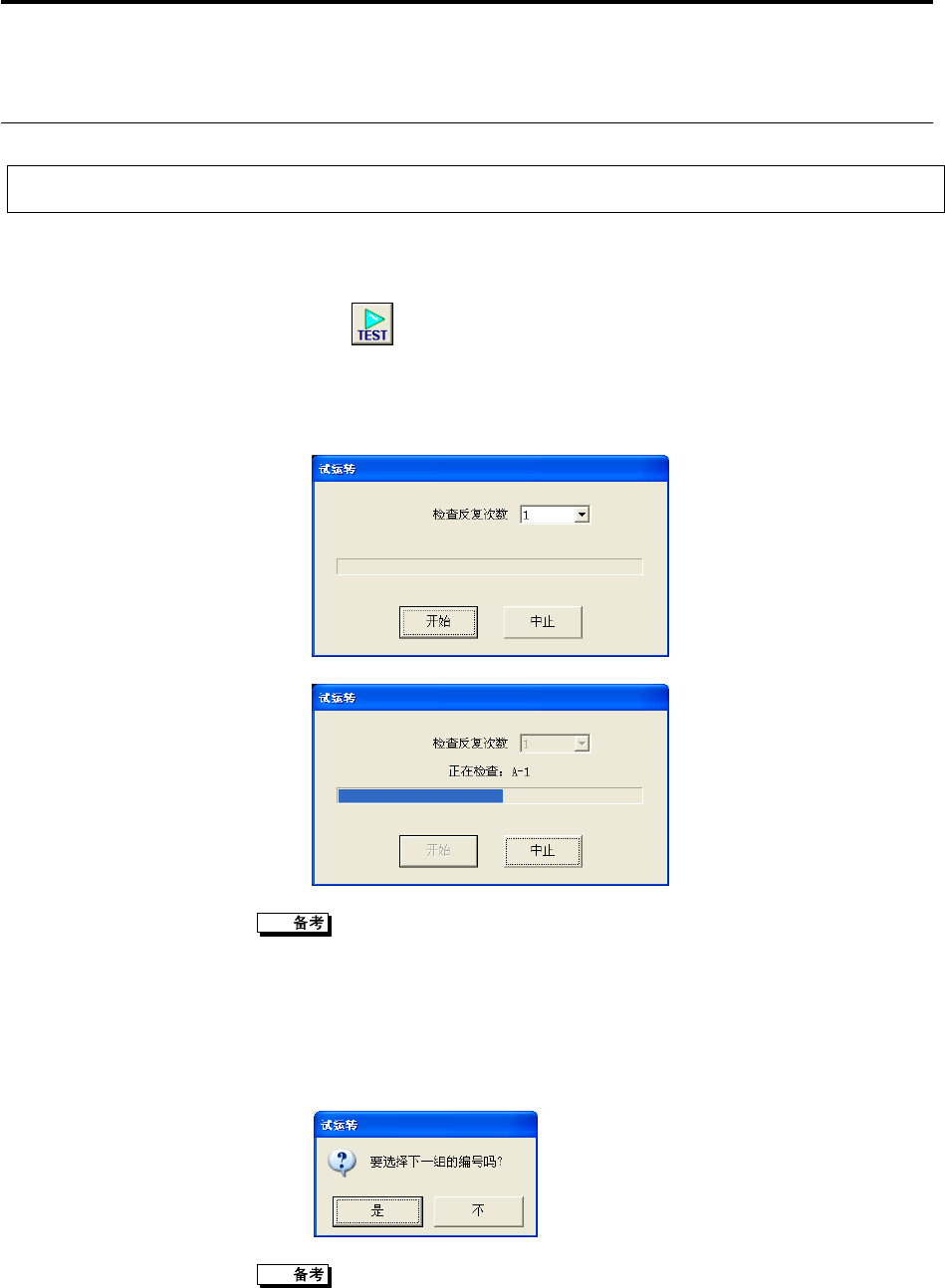

2.5.3 试运转
使用编辑完的检查程序进行多个电路板(编号)的反复测试。
1.
选择「试运转」栏。
选择
（执行试运转）或在菜单条中选择［测试］－［试运转］。
2.
显示「试运转」对话窗。
通过设定反复检查次数对 1 个电路板(编号)进行几次测试后，单击［开
始］。
3.
测试开始。
“正在检查：A-1”是指正在进行“第１块电路板的第 1 次测试”。如果显
示“正在检查：B-3”则指正在进行“第 2 块电路板的第 3 次测试”。所
设定次数的测试结束后，显示需更换其他电路板的信息。
4.
测试结束后
,
系统显示「要选择下一组的编号码？」。
在继续测试其他电路板(编号)时，单击［是］。显示「选择设定编号」
对话窗。把光标指向要测试的编号，单击[确定]。
单击［否］，即结束试运转。
试运转结束后,照相机图像以等倍显示。
操作顺序
2.5 试验检查程序
2-75

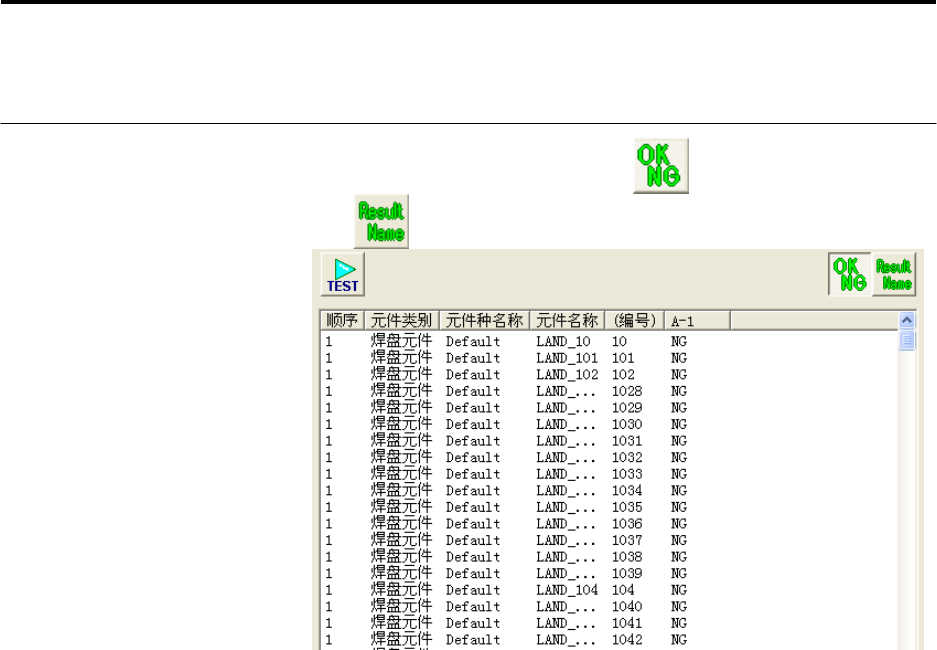

5.
试运转结束后
,
显示其测试结果。选择 测试结果以
OK
NG
显示，
选择
则以检查结果名称显示。
第 2 章 检查程序的制作
2-76

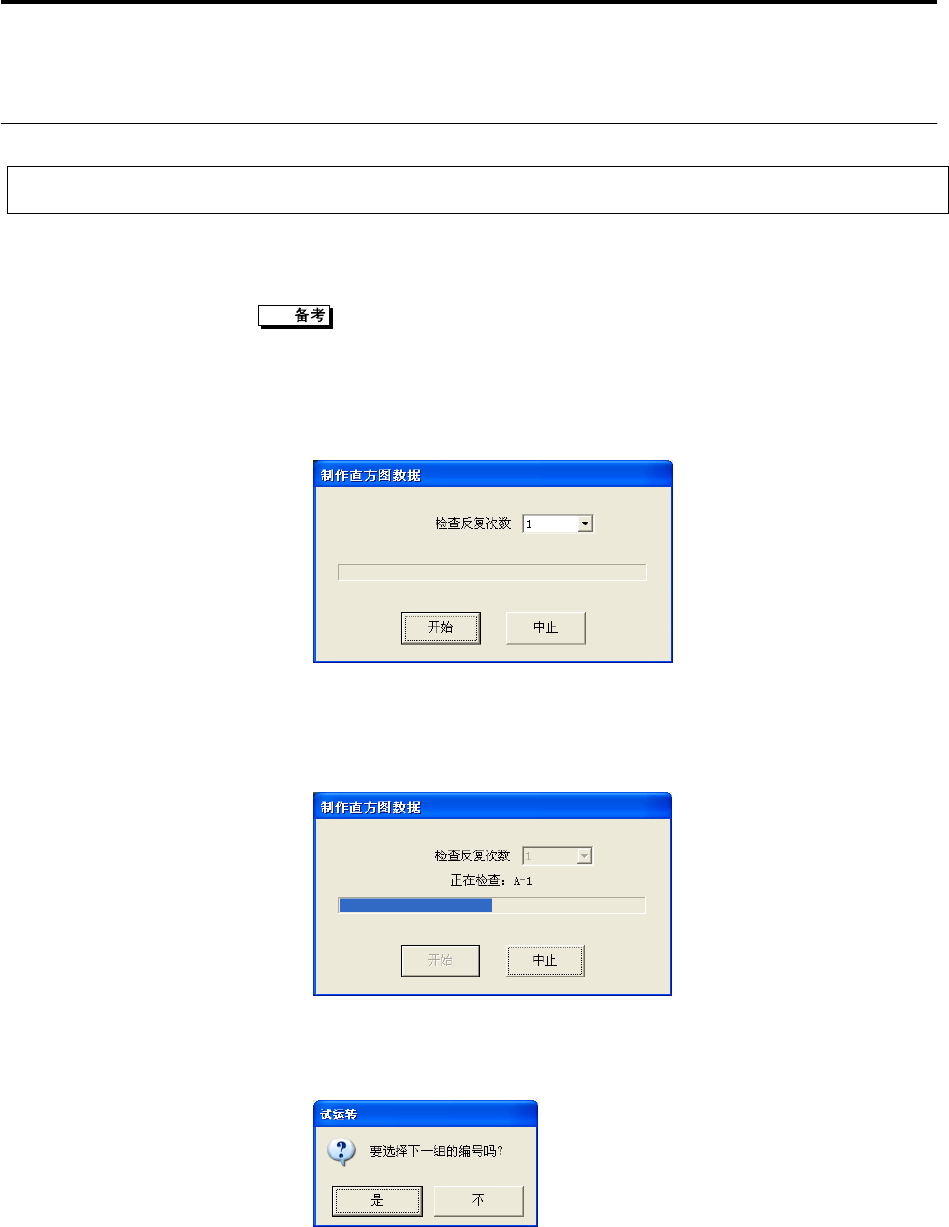

2.5.4 制作直方图数据
对于从同一个元件种所粘贴的元件的检查基准，为了以曲线来显示计测值的离散性，进行统计数据的
制作。
在执行此操作后，选择显示菜单的「直方图」，即可显示出曲线。
没有设定值的项目则无法制作直方图数据并进行显示。
1.
对欲创建数据的元件类别进行对焦，从菜单选择
[
试验
]
－
[
制作直方图数
据
]
。
2.
显示「制作直方图数据」对话窗。
3.
单击箭头按钮以选择检查的反复次数。
4.
单击
[
开始
]
按钮。
显示下述信息，直方图数据制作中。
在制作过程中单击［中止］，可中断直方图数据的制作。
5.
制作直方图后，显示「要选择下一组的编号码？」的信息。
・ ［是］
显示「选择设定编号」对话窗。把光标指向要制作直方图数据的编号，
单击[确定]，以继续制作直方图数据。
・ ［不］
仅制作目前在装置中的电路板的直方图数据。
