第 2 章 检查程序的制作 2-16 2.2 启动编程模式 对编程模式启动顺序进行说明。 从服务模式转移到编程模式的时候，先退出服务模式，返回主菜单后，再 启动编程模式。 请参阅 P3-14「3.9 结束服务模式」。 使用密码功能的场合，请在完成登录手续后启动编程模式。 1. 启动 CTS 即会显示主菜单。 2. 单击［编程模式］。 启动编程模式，显示初始菜单。 移动进入 P 2-17「2.3 打开检查程序」。 操作顺序
2.1 编程模式的基础知识
2-15
■
窗口 检查元件的领域，在该范围内设定检查基准。窗口显示在照相机图像上，用鼠标移
动窗口、或改变其尺寸，使之与元件相符。
窗口是按如下所示对准元件来粘贴的。

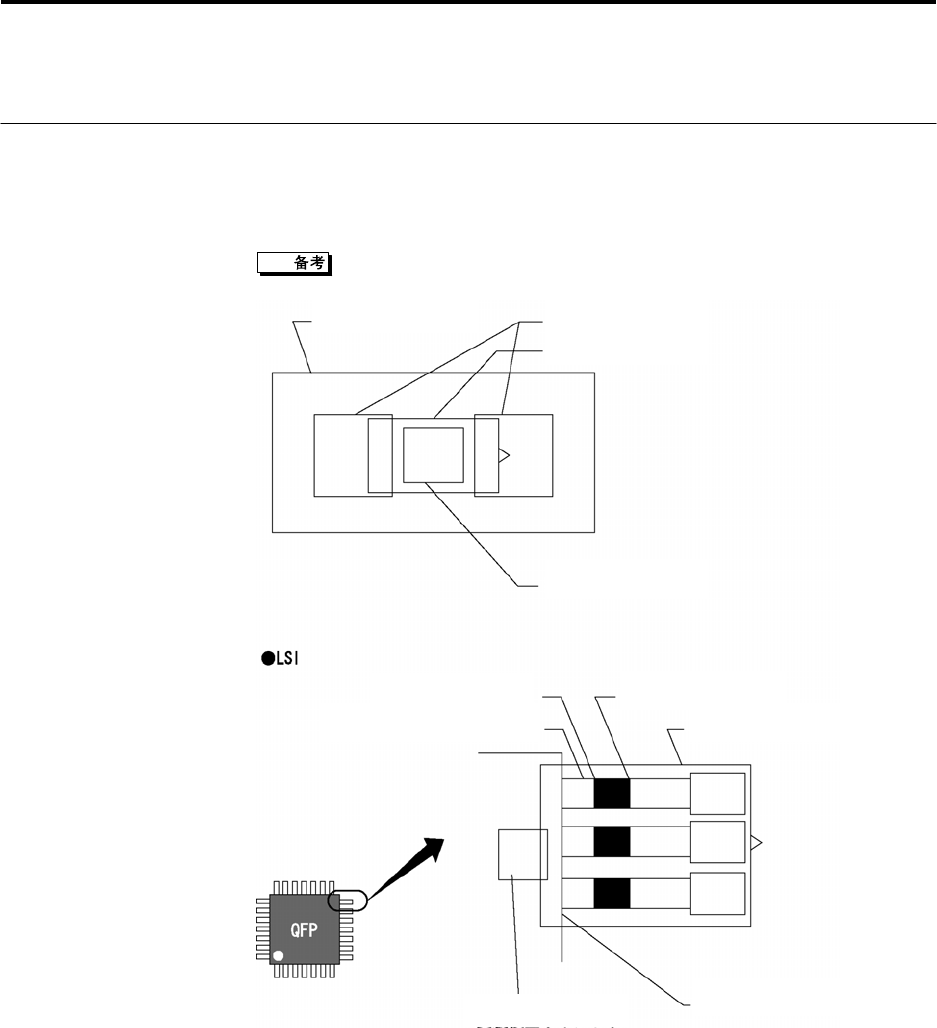

＜窗口的贴法例＞
自动取样窗口
线路窗口
元件主体窗口
实装检查窗口
第一变曲位置
引线（引线）窗口
第二变曲位置
自动取样窗口
实装检查窗口
元件主体窗口
第 2 章 检查程序的制作
2-16
2.2 启动编程模式
对编程模式启动顺序进行说明。
从服务模式转移到编程模式的时候，先退出服务模式，返回主菜单后，再
启动编程模式。
请参阅 P3-14「3.9 结束服务模式」。
使用密码功能的场合，请在完成登录手续后启动编程模式。

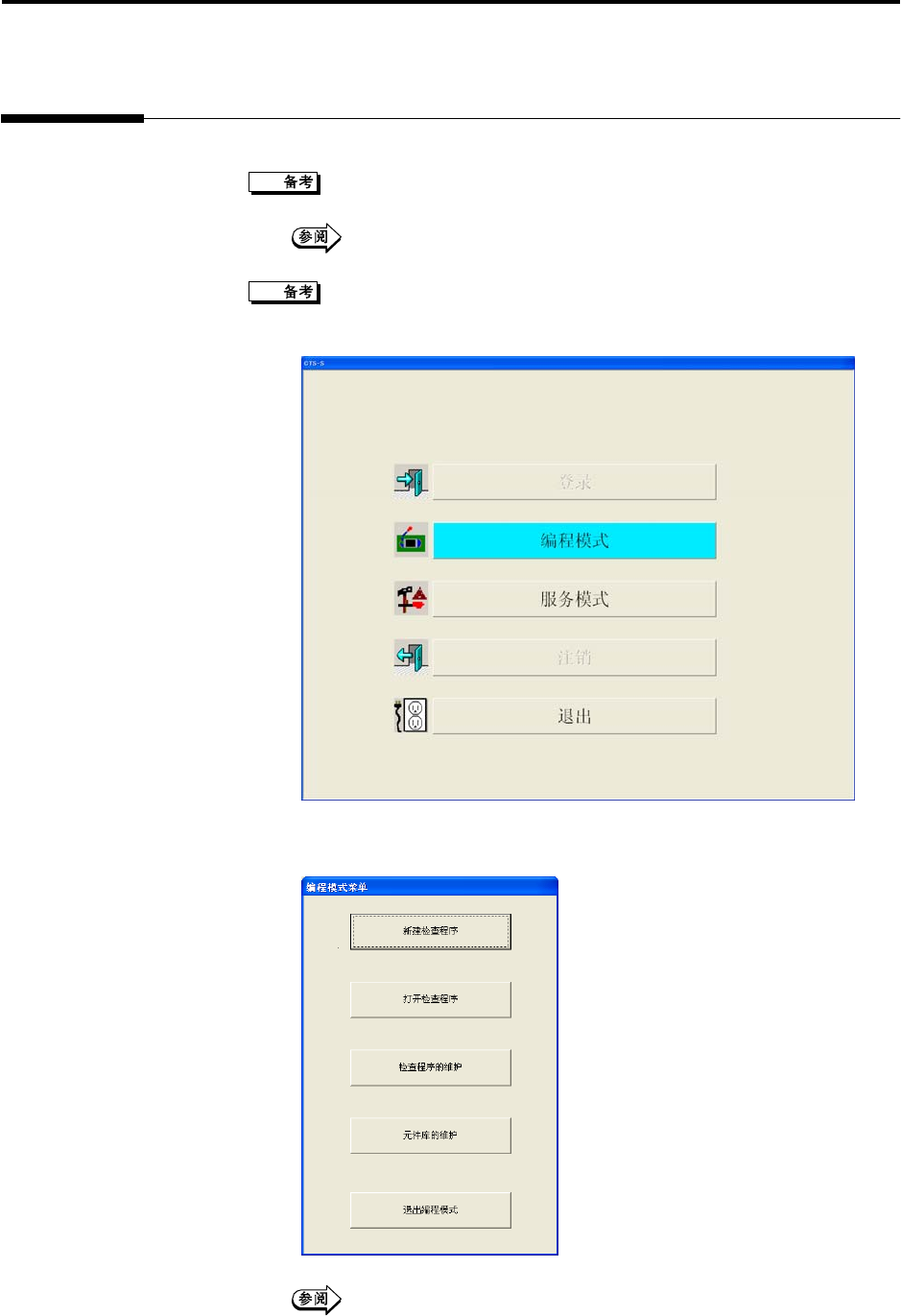

1.
启动 CTS 即会显示主菜单。
2.
单击［编程模式］。
启动编程模式，显示初始菜单。
移动进入 P 2-17「2.3 打开检查程序」。
操作顺序
2.3 打开检查程序
2-17
2.3 打开检查程序
对打开检查程序的顺序进行说明。
2.3.1 新建检查程序
检查程序的制作分为新建以及修正保存中的检查程序。制作新检查程序时，必须预先设定电路板尺寸
等信息。
修正保存中的数据时，由于不必输入电路板尺寸等信息，请参照「2.3.2 修正既存的检查程序」。

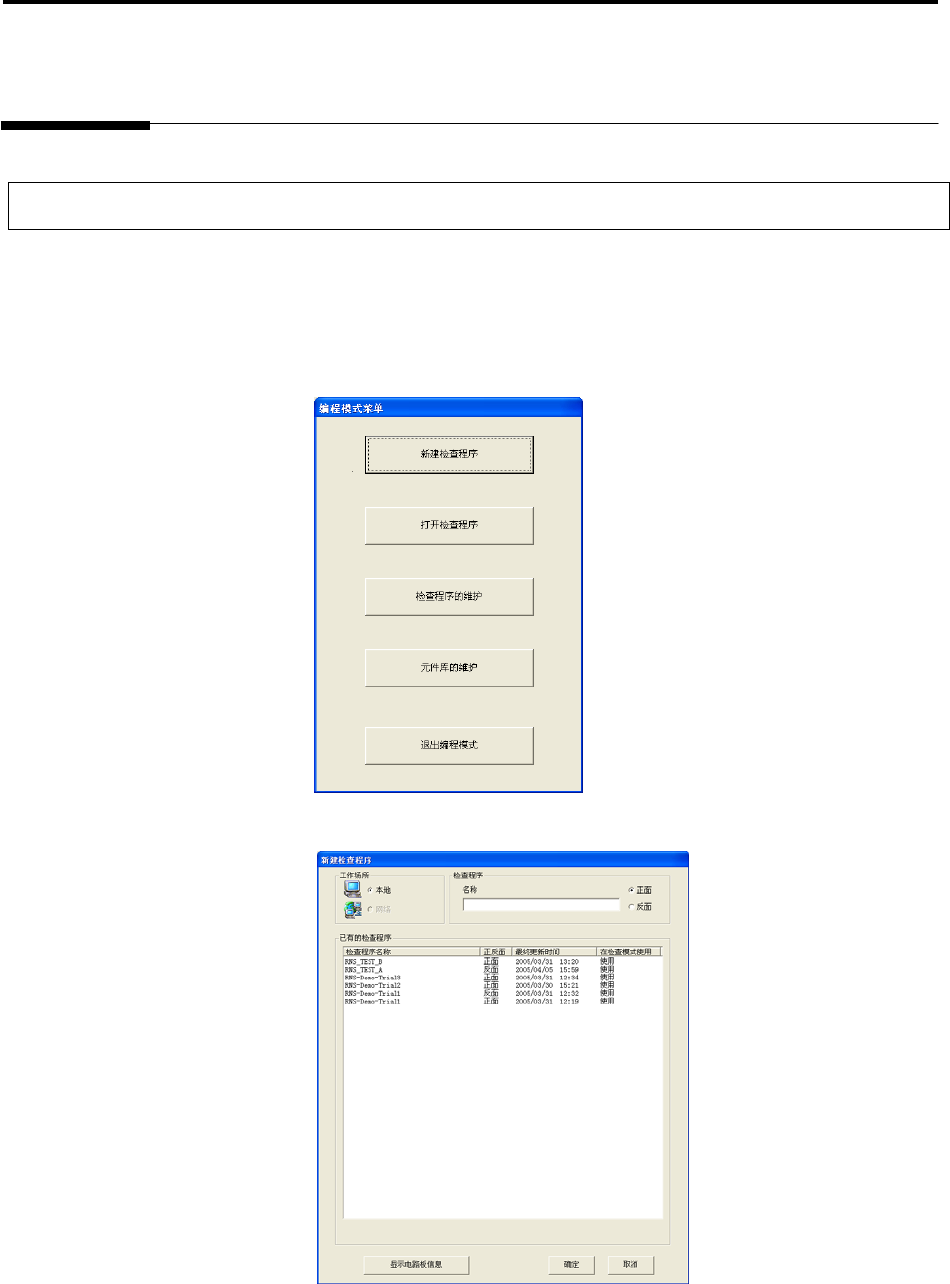

1.
从编程模式的初始菜单单击［新建检查程序］。
显示「新建检查程序」对话窗。
・ 在此单击［取消］，则返回编程的初始菜单。
操作顺序
