第 2 章 检查程序的制作 2-32 2.4.3 粘贴检查元件 焊盘元件、角形元件（ 波峰焊）、 角形元件（回流焊） 、钽电容、晶体管、 大功率晶体管、通用 元件 （单画面） 等元件类别按以下的顺序进行粘贴。 预先将电路板移动到元件全部都显示出来的位置后再 进行操作。 1. 从菜单单击［显示－照相机移动］， 显示照相机移动对话窗。使 用箭头 按钮将照相机移动到元件全部都显示 出来的位置。 移动完毕后， 单击 ⌧ 。 2. 「元件注册」选…
2.4 制作检查程序
2-31
10.
单击检查基准栏，单击［窗口构成］的［补正
1
］。
11.
从［形状比较］与［外形］中选择补正标记中心坐标的算出方式。（勾
选复选框。）
12.
设定单板标记的颜色参数。
设定颜色参数
1. 单击
（清除）。颜色参数的设定被清除。
2. 单击
（颜色笔）。
3. 照相机图像上显示十字游标。
4. 在十字游标单击单板标记数次。
5. 单击
（２值化）。
6. 以设定颜色被抽出的范围变白。
7. 重复 1～6 直到单板标记变白为止。
13.
单击 （元件检查），确认单板标记被正确识别。
14.
登录补正标记的补正基准位置。在补正窗口对焦的状态下从菜单的［补
正基准位置］中选择［窗口中心］或［标记中心］。
窗口中心：以窗口的中心坐标为补正的基准位置。
标记中心：抽出补正标记，以其标记的中心为补正的基准位置。
15.
重复
5
～
14
，登录位于对角的补正标记。
第 2 章 检查程序的制作
2-32
2.4.3 粘贴检查元件
焊盘元件、角形元件（波峰焊）、角形元件（回流焊）、钽电容、晶体管、大功率晶体管、通用元件
（单画面）等元件类别按以下的顺序进行粘贴。预先将电路板移动到元件全部都显示出来的位置后再
进行操作。
1.
从菜单单击［显示－照相机移动］，显示照相机移动对话窗。使用箭头
按钮将照相机移动到元件全部都显示出来的位置。移动完毕后，单击
⌧
。
2.

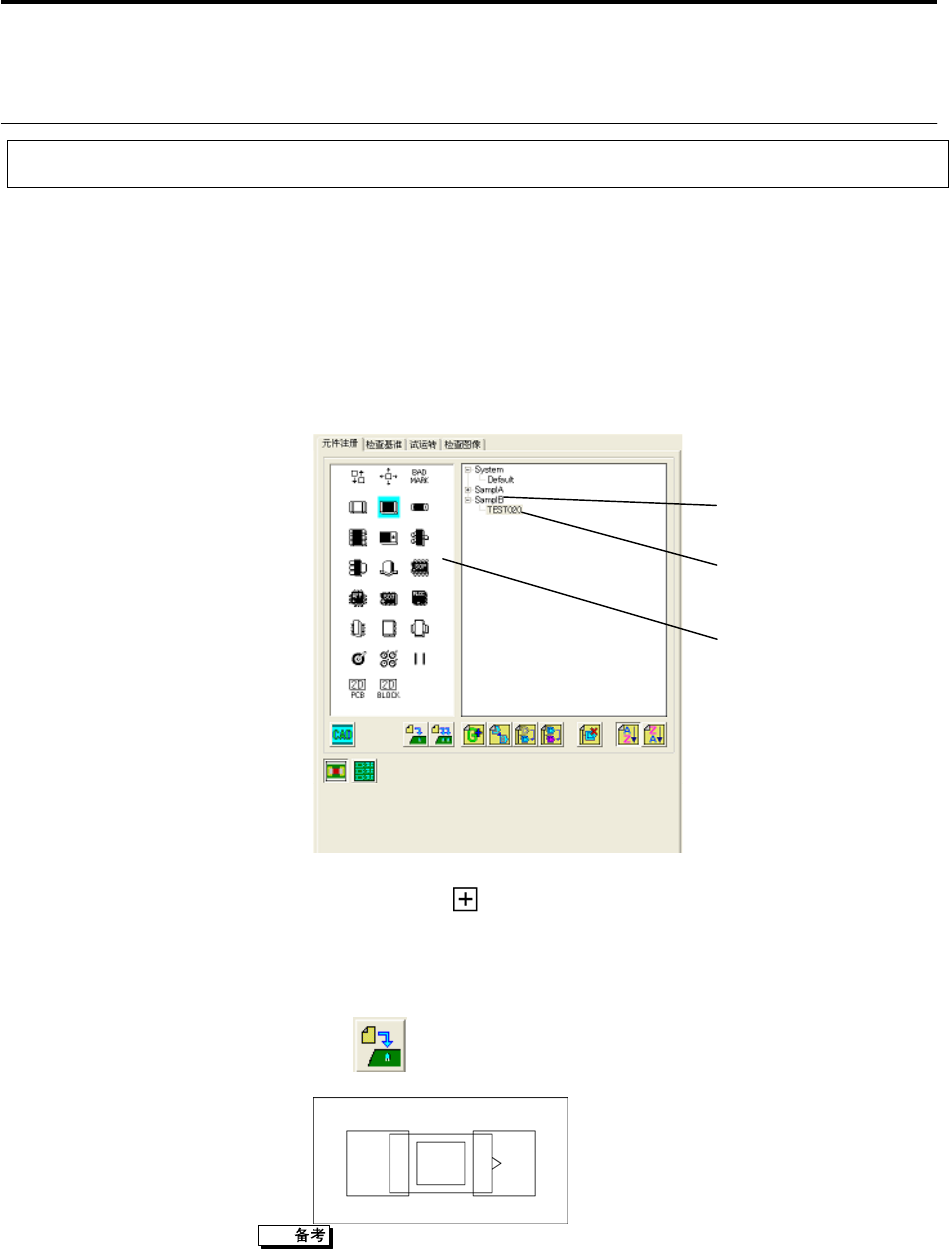

「元件注册」选项卡中单击元件类别按钮。
（图为 VT-RNS-S 的画面）
3.
单击分组名称的 标记。
显示属于所选择的分组的元件种名称。
4.
选择粘贴的元件种名称。
5.
单击 （粘贴）。
显示选择的元件种窗口。
上图为选择了角形元件时。元件类别不同，窗口的形状不同。
操作顺序
元件类别
分组名称
元件种名称
2.4 制作检查程序
2-33
6.

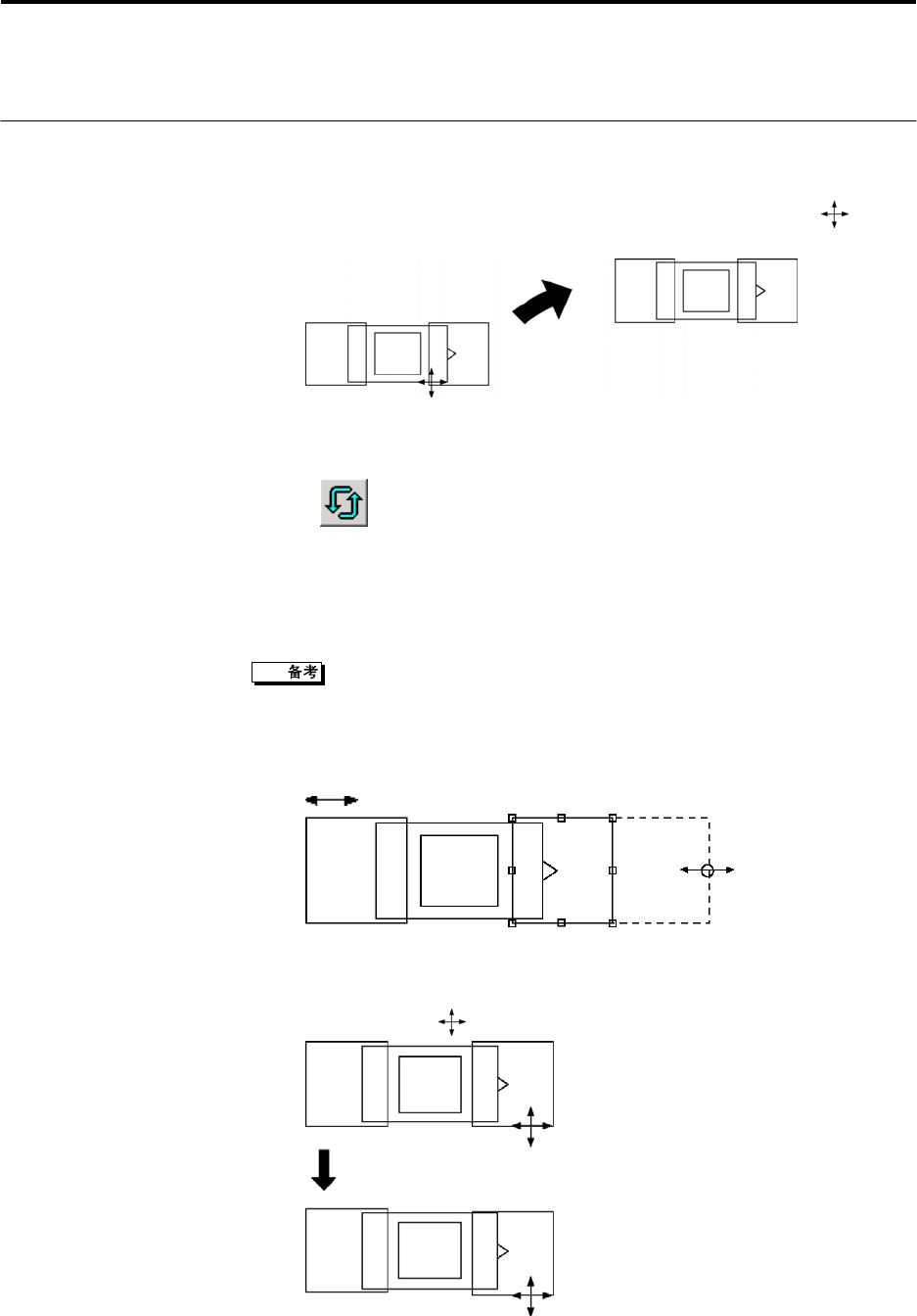

根据图像配置元件。
移动元件
元件主体窗口对焦后的状态下，移动光标到窗口中，光标变为
的标记。
保持该状态，拖带窗口到要对准的位置。
旋转元件
对要旋转的元件在对焦后的状态下，执行以下任一操作。
・
单击（旋转元件）。
・ 从菜单选择执行［元件］―［旋转］
・ 从键盘输入［Ｃｔｒｌ］＋［Ｒ］。
7.
元件的形状与元件种不同时，根据图像调整窗口。
· 元件的形状与保存中的元件种号完全相同，或将同一元件重复进行粘贴
时，没有必要作窗口的调整。
· 执行了窗口的调整时，建议将元件种另取名登录。
调整窗口尺寸
将光标对准要调整的窗口各边的中央或角部，按鼠标按钮，光标变为
的标记。保持该状态进行拖带，调整大小。
移动窗口的位置
对元件主体窗口以外的窗口对焦，将光标移动到各边中央或角部以外的
地方，光标变为
的标记。保持该状态进行拖带，仅移动对焦后的窗口。
