2.1 编程模式的基础知识
2-3
2.1 编程模式的基础知识
开始操作之前，对编程模式的基础知识进行说明。
编程模式中，使用鼠标和键盘，制作、修正检查时使用的检查程序。
2.1.1 编程的流程
启动编程模式
→ 「2.2.1 电源已接通时」P2-16
新建检查程序
→「2.3.1 新建检查程序」P2-17
往电路板上粘贴元件
→「2.4 制作检查程序」P2-29
保存检查程序
→「2.7.1 覆盖保存」P2-85
→「2.7.2 另取名保存」P2-86
结束编程模式
→「2.10 结束编程模式」P3-89
修正既存的检查程序
→「2.3.2 修正既存的检查程
序」P2-20
测试粘贴后的元件
→「2.5 试验检查程序」P2-72
修正元件的参数
→「2.6.1 修正检查基准」
P2-80
→「2.6.2 修正颜色参数」
P2-81
→「2.6.3 复制数据」P2-84
第 2 章 检查程序的制作
2-4
2.1.2 编程模式画面的观看方法
编程模式主要显示为以下的画面。

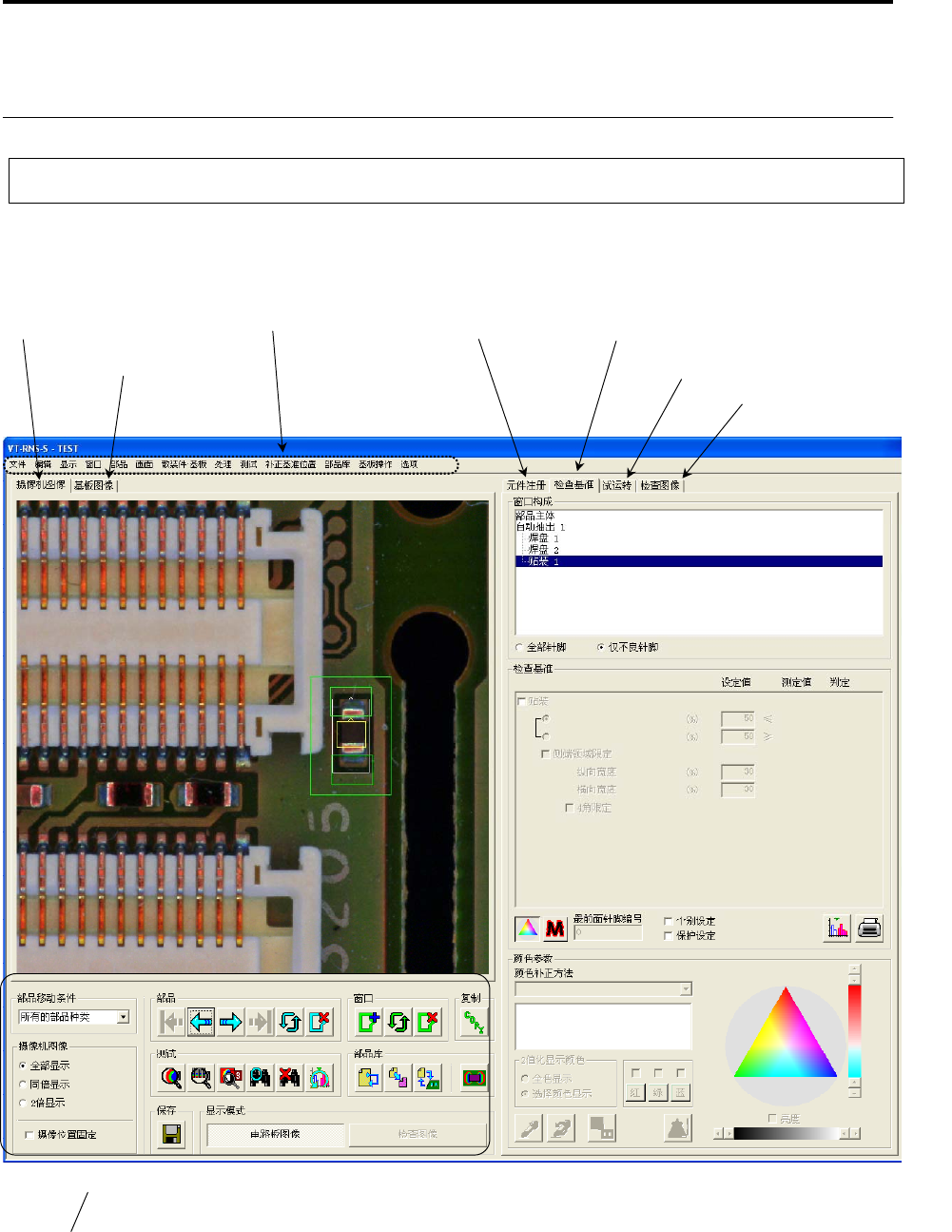

（图为 VT-RNS-S 的画面）
菜单栏
显示编程模式中执行的各种菜单。用鼠标拖带选择后执行。
操作指令
电路板概略图显示选项卡
菜单栏
元件注册显示选项卡
照相机图像显示选项卡
检查图像显示选项卡
试运转显示选项卡
检查基准显示选项卡
