2.4 制作检查程序
2-63
(3) 电路板信息
*在 VT-RNS-pt 中，在进行检查程序编辑时手工输入电路板信息。
虽然不使用 CAD 数据的信息,但需核对格式是否正确，因此格式需正确编辑。
输入电路板名称等电路板信息。各行的开头必须使用半角的“１：”～“４：”的任意字符。各行或
所有行可以省略。
电路板名称
电路板的名称。
• “１：”＋左对齐 16 个字符
• 字符数不足 16 个时，用空格（20h）填充。
如：KEITAIDENWA□□□□□
电路板各元素
基准位置、锁定方向、对位方法分别用各 1 个字符表示。
• “２：”＋3 字符
• 基准位置 前面基准：“Ｆ” 里面基准：“Ｒ”
• 锁定方向 左侧锁定：“Ｌ” 右侧锁定：“Ｒ”
• 对位方法 外形固定：“Ｓ”
：2:FLS（前面基准、左侧锁定、外形固定）
※ 在 VT-RNS-pt 中为前面基准、左侧锁定、外形固定。
电路板尺寸
电路板纵向、横向的尺寸。纵向为与电路板的搬送方向成直角的方向，横向为与电路板的搬送方向相
同的方向。
• “３：”＋右对齐各 5 个字符
• 字符数不足 5 个时,用空格（20h）或“０”（30h）填充。
• 数据单位为 0.1mm
例：3:0250003300（纵向 250mm、横向 330mm）
轨道宽度
输送带轨道的宽度
• “４：”＋右对齐 5 个字符
• 字符不足 5 个时,用空格（20h）或“０”（30h）填充。
• 数据单位为 0.1mm
例：4:02510（宽度 251mm）
※在 VT-RNS-pt 中输入电路板横向尺寸。
第 2 章 检查程序的制作
2-64
(4)元件信息
1 个元件的信息由 1 行构成。
Ｘ坐标 Ｙ坐标 安装元件 元件名称 元件产品编号
6 字符 6 字符 3 字符 10 字符 16 字符
Ｘ坐标、Ｙ坐标
将基准位置设为原点的元件安装的坐标
（正“＋”：Ｘ轴为左→右、Ｙ轴为里面→前面）
• 右对齐 6 个字符（字符数不满 6 个时用空格（20h）或“０”（30h）填充）
• 数据单位为 0.01mm
• 负“－”的坐标，在开头前加负号。
如：330mm → 033000 -85.5mm → -08550

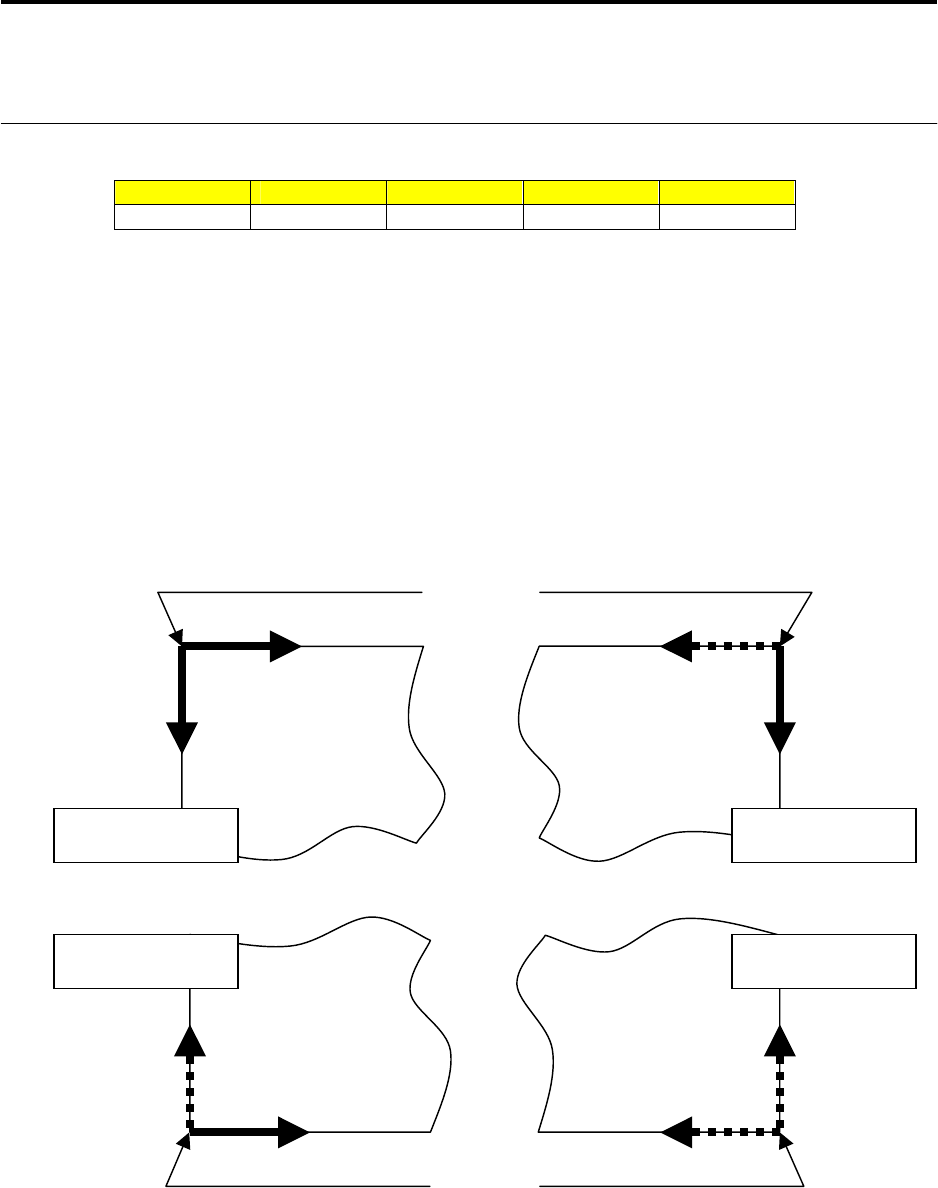

根据基准位置、锁定方向、对位方法所设定的电路板原点的位置及坐标的极性如下图所示。（虚线的
箭头线表示负“－”极性） （仅外形固定）
「外形固定」电路板原点 「外形固定」电路板原点
「外形固定」电路板原点
「
外形固定」电路板原点
里面基准、左锁定
前面基准、左锁定
里面基准、右锁定
前面基准、右锁定
+X
-X
+X
-X
+Y
+Y
-Y
-Y
2.4 制作检查程序
2-65
元件安装角度
元件的安装角度
• 右对齐各 3 个字符
• 字符数不足 3 个时,用空格（20h）或用“０”（30h）填充。
• 有效的数据为 000～360
元件名称
用户定义的元件名称（在检查数据中按字符处理）
• 左对齐 10 个字符
• 字符数不足 10 个时,用空格（20h）填充。
如：R1608□□□□□
元件产品编号
与元件库相链接时使用。
• 左对齐 16 个字符
• 不足 16 个字符时用空格（20h）填充。
如：CHIP1608□□□□□□□□
