第 2 章检查程序的制作

2-6

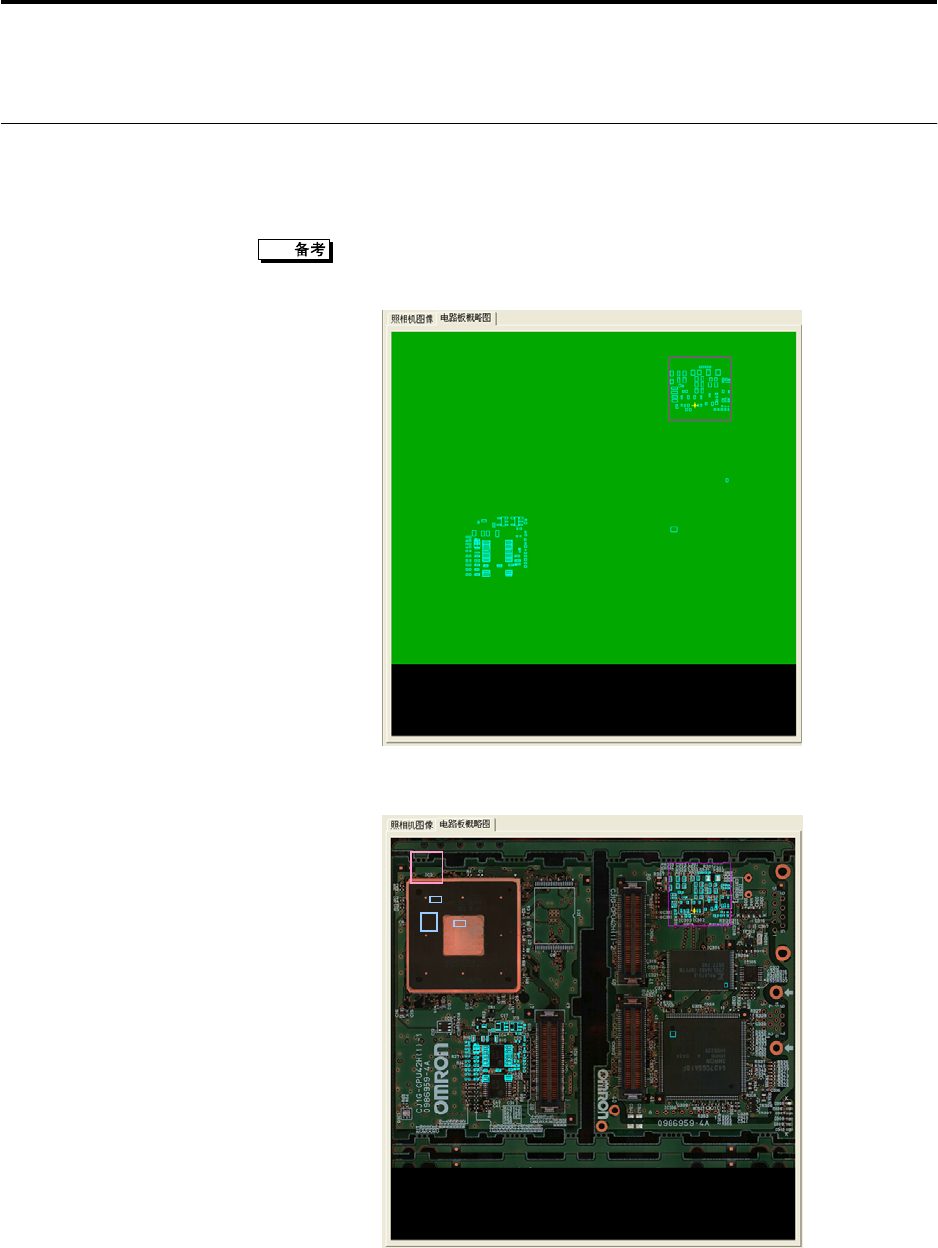

 电路板概略图显示选项卡

显示已编程元件的配置图像。用鼠标双击元件，可以向该元件移动。移

动照相机显示框，可以对该位置进行摄像。

使用电路板概略图按钮，切换电路板概略图的绘画。

· 用模拟颜色绘图

在电路板概略图上对以编程粘贴的元件和检查框用模拟颜色显示。

· 用电路板图像绘图

在电路板图像上显示以编程粘贴的元件或检查框。

2.1 编程模式的基础知识

2-7

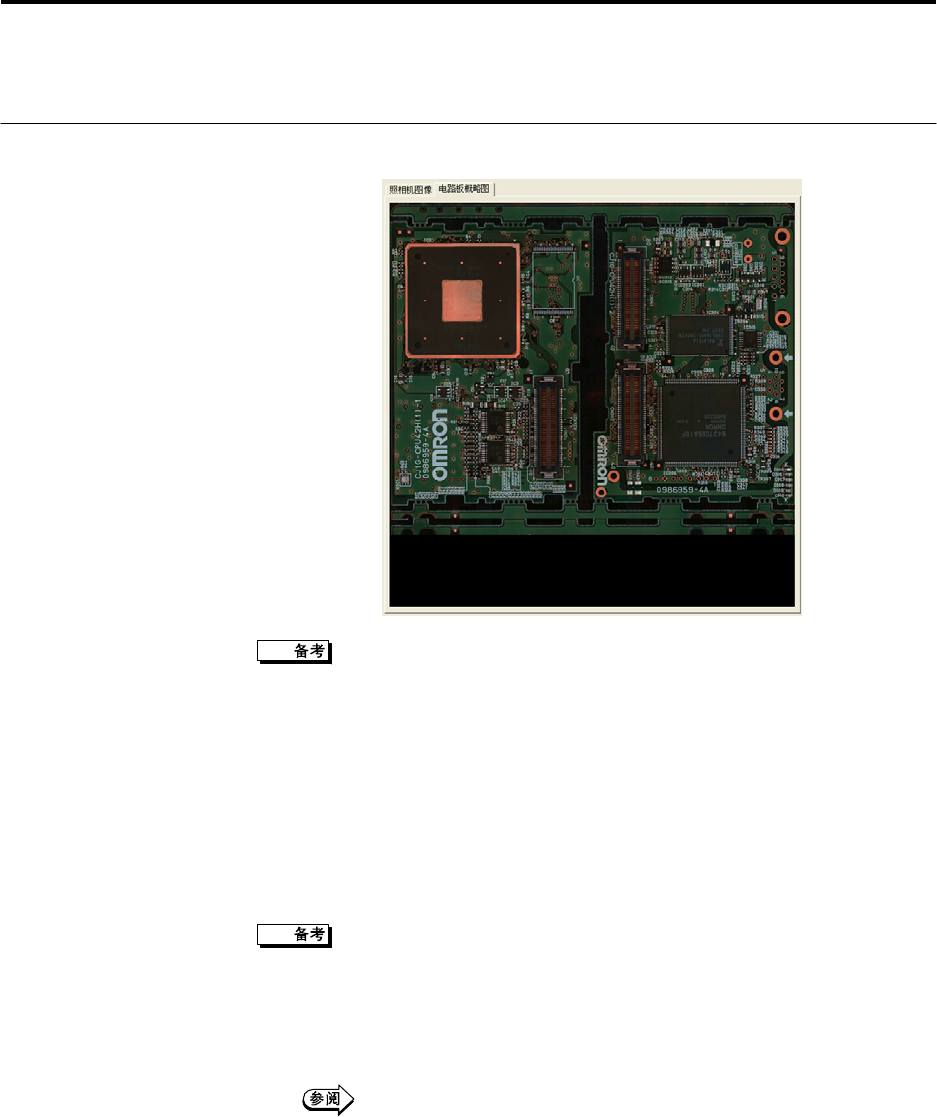

· 仅限于电路板图像

仅显示电路板图像。

模拟颜色如下所示。

·画面配置完毕的元件

·对焦元件：黄色

·非对焦元件：淡蓝色

·未作画面配置的元件

·对焦元件：粉红色

·非对焦元件：白色

·检查图像画面框：茶色

·正在摄像中的画面框（照相机图像）：蓝色

·分配电路板框

·对焦单板：红色

·非对焦单板：橙色

电路板图像在菜单的［选项］－［制作电路板图像］中制作。选择菜单，

显示「电路板图像」对话框。单击［是］，开始电路板图像的摄影。

 操作指令

编程模式中经常使用的菜单用按钮显示出来。用鼠标单击，显示对话窗

或执行操作。

请参照 P2-10「2.1.3 指令的机能一览」。

第 2 章检查程序的制作

2-8

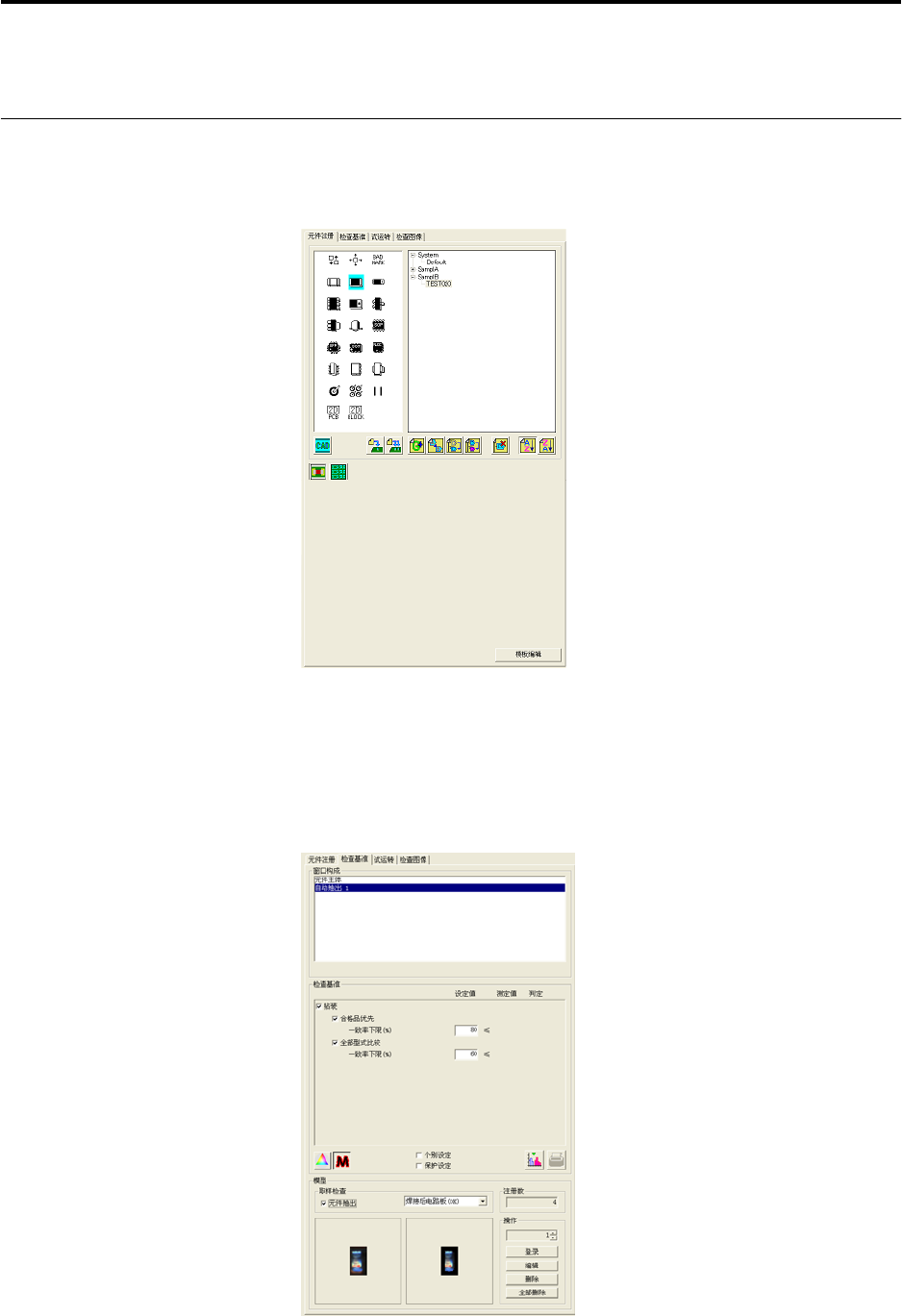

 元件注册显示选项卡

选择粘贴元件类别的对话窗。指定元件类别、分组及元件种，以便在电

路板上粘贴。

（图为 VT-RNS-S 的画面）

 检查基准显示选项卡

显示窗口、检查基准、颜色参数。

窗口显示出正在对焦的窗口的移动、尺寸调整等的操作按钮，和检查时

的分辨率设定等。

检查基准显示各种元件的检查基准。在输入设定值等时使用。

颜色参数是显示、调整有关选择的检查基准项目的颜色参数。
