2.4 制作检查程序 2-39 删除粘贴的元件 1. 元件对焦后的状态下， 单击（元件删除） 。 删除粘贴的元件 1. 从菜单选择执行［元件］－［元件删除］ 。 显示以下画面。 2. 电路板概略图内，单击选择要删除的元件。用鼠标拖带围住，能够进 行多数的元件的选择。 单击电路板，则解除元件的选择。 ·选择的元件：灰色 ·未选择的元件：淡蓝色 3. 单击［确定］ ，删除所选择的元件。
第 2 章 检查程序的制作
2-38
单击「元件角度设定」对话窗中的［确定］，关闭对话窗。移动窗口
使其与图像中元件相吻合,并相应调整窗口尺寸。
窗口尺寸的调整方法,请参阅「2.4.3 粘贴检查元件」的步骤 7。
带有角度的元件即使只与普通元件相邻接时,也会被分配到其他的画面框
线内。
继续进行相同元件的粘贴时
元件注册选项卡中选择已登录的元件种，保持该状态单击［粘贴］。显
示相同元件种的窗口。移动位置对准图像。
重复元件的粘贴操作时，建议恰当地保存检查程序
请参照 P2-85「2.7 保存检查程序」。
对焦其他的元件
对粘贴到电路板上的其他的元件进行对焦的方法有 5 种。
1. 画面上单击元件
2. 单击电路板概略图中显示的元件框
3. 设定元件类别的条件，从菜单选择执行［元件］－［最后的元件／
下一个元件／前一个元件／最前面的元件］，或单击操作指令的［最
后的元件／下一个元件／前一个元件／最前面的元件］
元件类别的条件设定，用操作指令作选择。
4. 从菜单选择［显示］―［元件一览显示］，显示「元件一览」对话窗，
单击一个元件名称
5. 从菜单选择［编辑］―［搜寻元件］，显示「搜寻元件」对话窗，指
定元件名称、元件号码、元件类别编码等进行搜寻。
2.4 制作检查程序
2-39

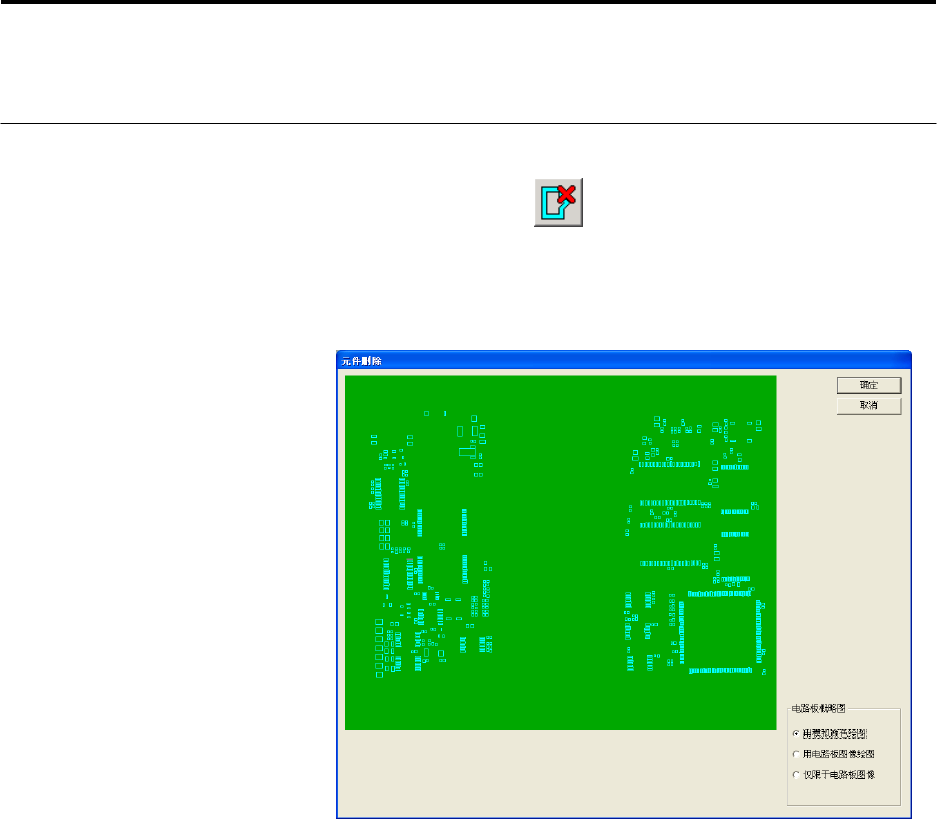

删除粘贴的元件
1. 元件对焦后的状态下，
单击（元件删除）。
删除粘贴的元件
1. 从菜单选择执行［元件］－［元件删除］。
显示以下画面。
2. 电路板概略图内，单击选择要删除的元件。用鼠标拖带围住，能够进
行多数的元件的选择。
单击电路板，则解除元件的选择。
·选择的元件：灰色
·未选择的元件：淡蓝色
3. 单击［确定］，删除所选择的元件。
第 2 章 检查程序的制作
2-40

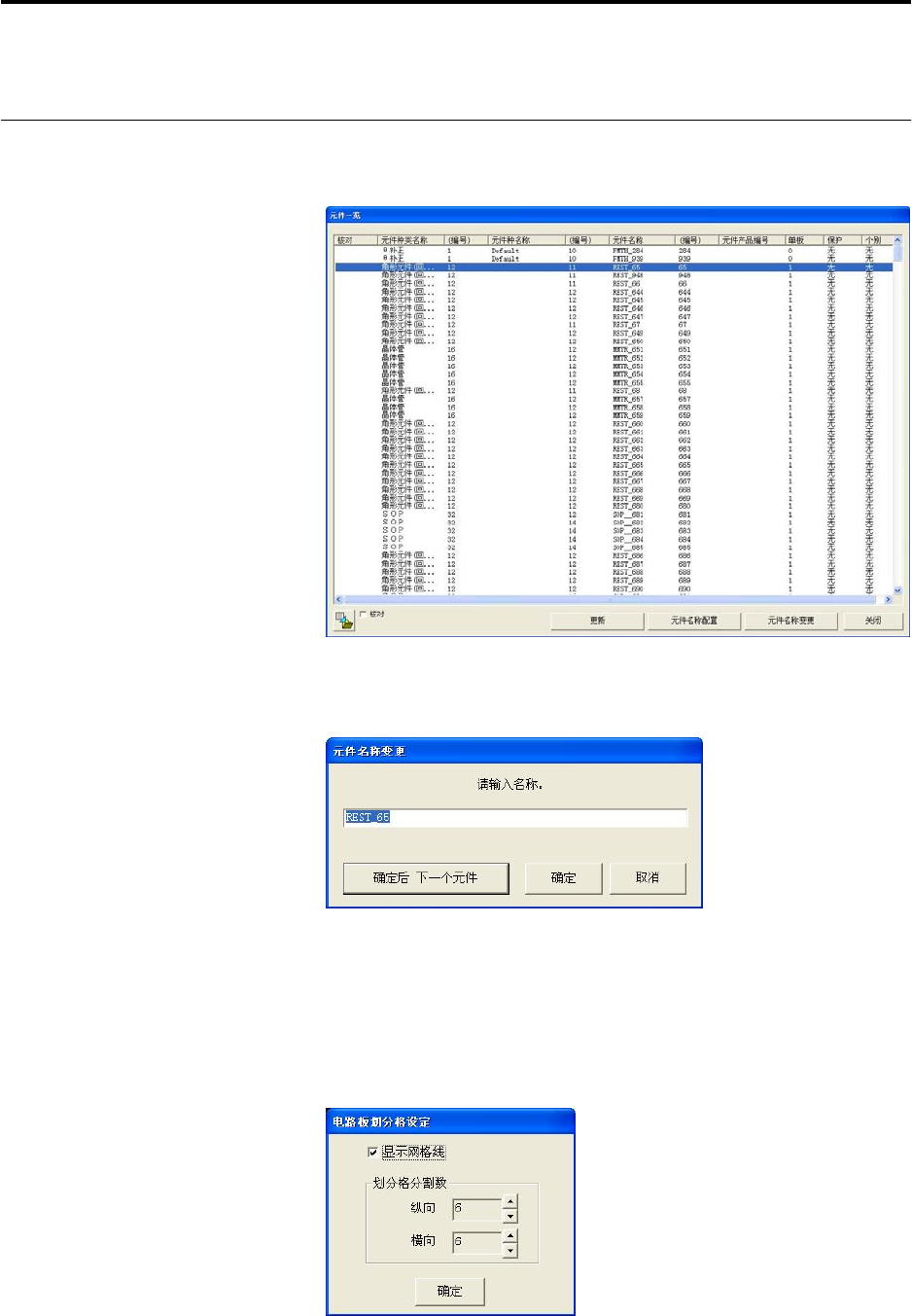

元件名称的一览显示
1. 在菜单条中选择［显示］－［元件一览显示］。
2. 单击元件名称，将光标移动到所选择的元件上。
3. 单击［元件名称变更］，显示「元件名称变更」对话窗，输入元件名称,
单击［确定］。确定后继续进行变更下一个元件名称时，单击[确定后
下一个元件]。
设定电路板网格
预先设定网格后，可将元件的位置在电路板概略图显示。网格的纵方
向用数字、横方向用拉丁字母标识。
1. 选择菜单条的［显示］－［电路板网格］。
显示「电路板划分格」设定对话窗。
2. 设定好纵向及横向的分割数,单击［确定］。
