第 2 章 检查程序的制作
2-58
5.
在已设定的
CAD
文件中登录的所有元件，均显示在「电路板未登录一
览表」中。

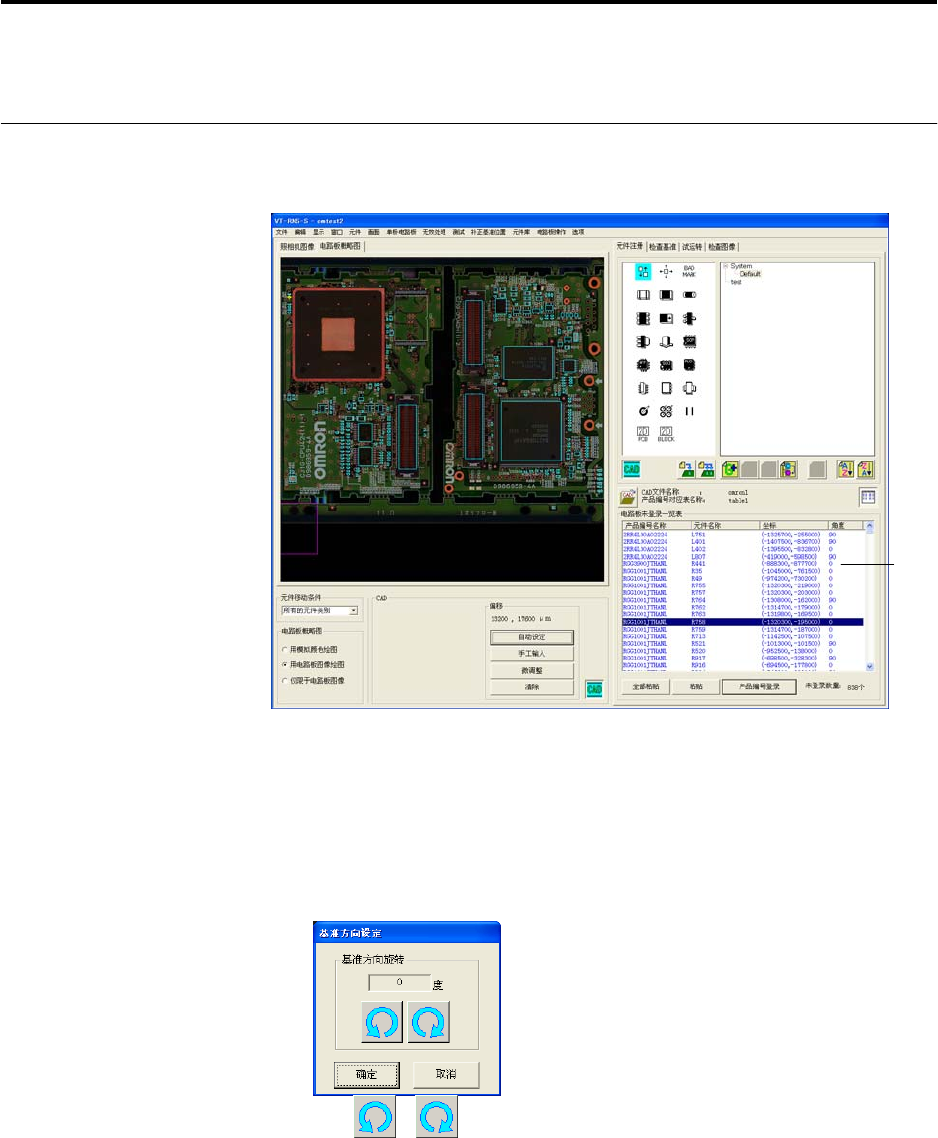

（图为 VT-RNS-S 的画面）
6.
单击显示在元件未登录一览表中的产品编号名称，使其翻转显示。
7.
在元件注册栏中，单击登录位置的元件种，使其翻转显示。
8.
单击［产品编号登录］。
9.
显示「设定基准方向」对话窗。
单击
或 ，设定元件的基准方向。
10.
单击
[
确定
]
，登录产品编号。
在「电路板未登录一览表」上，相同产品编号名称的所有行均用蓝字显
示。
电
路
板
未
登
录
一
览
表
2.4 制作检查程序
2-59
删除产品编号
设定与被选中的元件种有关系的产品编号名称并删除。
1. 单击
（显示未登录一览表）。
2. 单击在「选择与元件种有关系的元件产品编号」所显示元件的产品编
号，使其翻转显示。
3. 单击［删除产品编号］。
元件产品编号被删除。

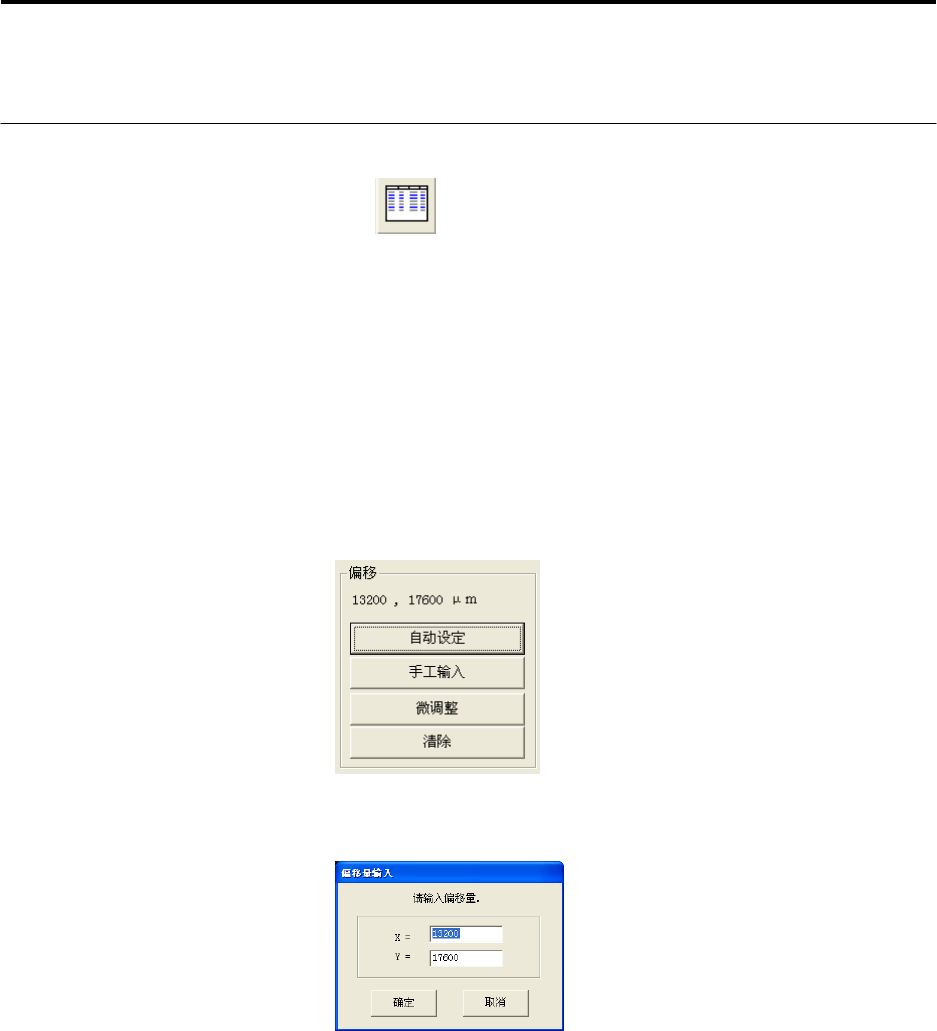

11.
调整偏移量。
偏移［自动设定］
单击后，系统自动进行 CAD 数据原点和电路板原点的校正，并显示
偏移量。
偏移量［手工输入］
单击后，显示「输入偏移量」对话窗。
以微米（μ）为单位输入校正值后，单击［确定］。原点位置按输入的
数值校正。
・ 单击［取消］，中止偏移设定，并关闭「输入偏移量」对话窗。
第 2 章 检查程序的制作
2-60

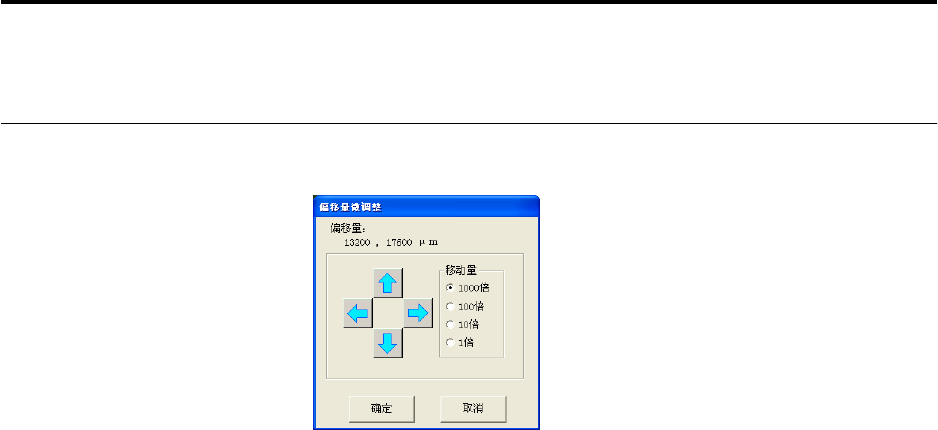

偏移［微调整］
单击后即显示「偏移量微调整」对话窗。
・ 移动
选择移动量倍率后，单击移动量的单选按钮，然后单击［↑］［←］
［→］［↓］，移动 CAD 数据的原点。倍率的数字越大移动量越大。
・ ［确定］
移动原点结束后单击［确定］。确定偏移量后关闭［偏移量微调整］
对话窗。
・ ［取消］
使移动的原点返回到原位置，关闭「偏移量微调整」对话窗。
偏移［清除］
将偏移量设定为零，返回到 CAD 数据原点位置的未校正状态。
12.
单击已登录产品编号的产品编号名称，使其翻转显示。
13.
单击
[
粘贴
]
。
粘贴后，显示元件形状的蓝色划线变为元件窗口的绿色划线，并可以通
过图像用监视器调整位置变更尺寸。变更尺寸等时，其内容如果保存在
元件库中，今后同样粘贴相同产品编号元件时，可按变更后尺寸粘贴。
［全部粘贴］
所有与在「电路板未登录一览表」中选择的 1 个元件有相同产品编号
的元件,全部可以作为在电路板上元件的窗口进行粘贴。全部粘贴只能
对已登录产品编号的产品编号名称进行操作。
14.
反复
12
～
13
的步骤，进行元件粘贴。
