第 2 章 检查程序的制作 2-20 2.3.2 修正既存的检查程序 修正保存中的检查程序时，按以下的 顺序读入检查程序。 1. 从编程初始菜单单击［打开检查程序 ］。 显示「检查程序选择」对话窗。 ・ 在此单击［取消］，则返回 编程的初始菜单。 检查程序一览 操作顺序
2.3 打开检查程序
2-19
4.
从键盘输入检查程序的各元素。
电路板纵向
输入电路板的纵向尺寸。
电路板横向
输入电路板的横向尺寸。
轨道宽度
输入轨道的宽度。
设定为：横条宽度＝电路板长度＋夹紧量
夹紧量
输入电路板的夹紧量。通常设定为 0.5mm。
标准位置
选择标准位置。从左侧或右侧的任何一边选择。
元件库名称
选择使用的元件库。
用以前的版本制作的元件库，如未作版本更新处理，则不能使用。选择了
用以前的版本制作的元件库，单击［确定］时，显示下面的错误信息。
单击［OK］。回到编程的初始菜单。
升级元件库时，请参阅 P.3-10「3.8 版本管理」。
备注
在 32 文字以内进行输入。
其他
检查模式中使用时单击打上
标记。检查模式的程序选择画面中仅
显示打上
标记的程序。
5.
单击［确定］。
电
路
板
长
度

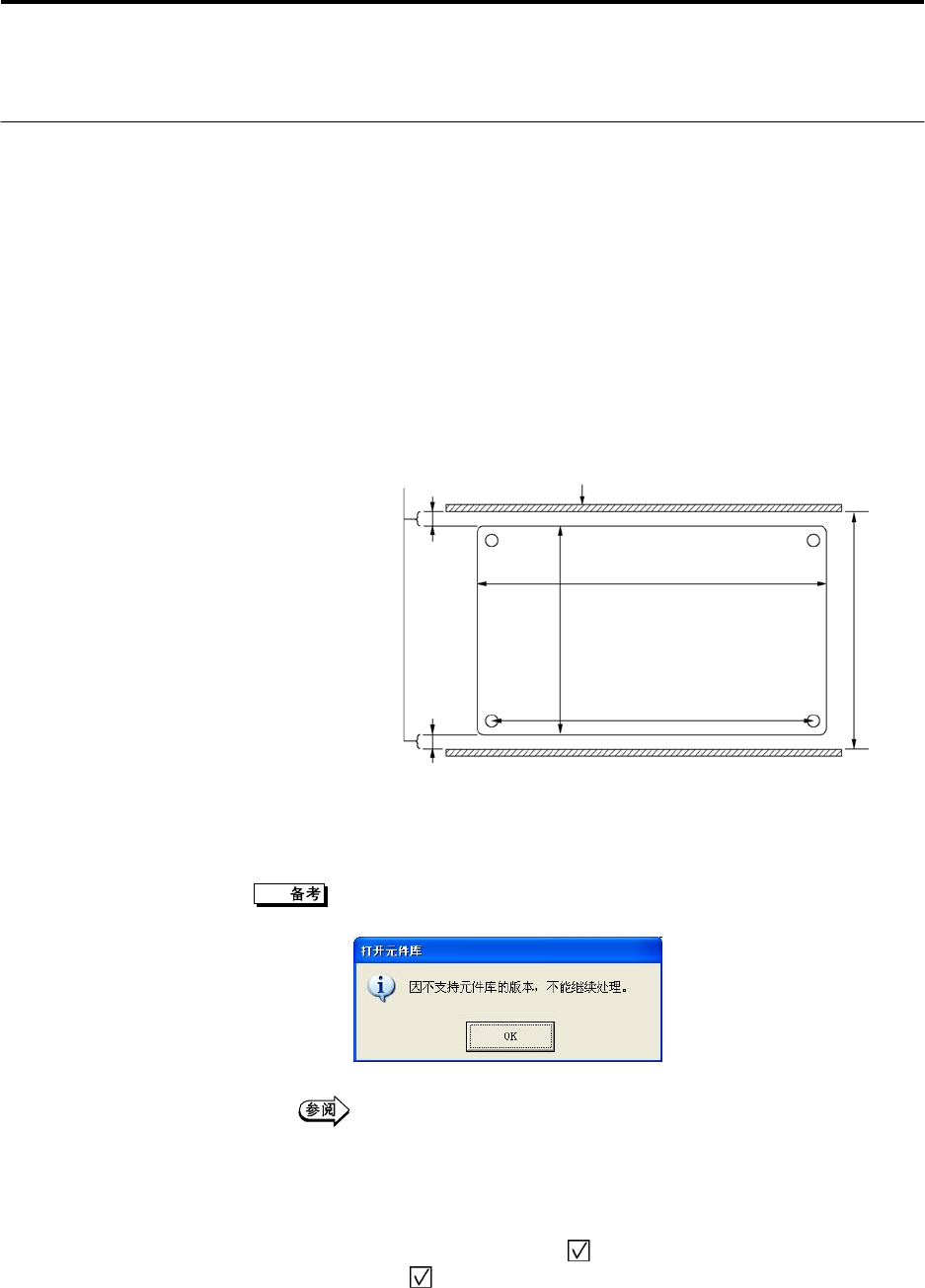

电路板宽度
轨
道
宽
度
外形夹紧量
合计大约 0.5mm
轨道
间隔
第 2 章 检查程序的制作
2-20
2.3.2 修正既存的检查程序
修正保存中的检查程序时，按以下的顺序读入检查程序。
1.

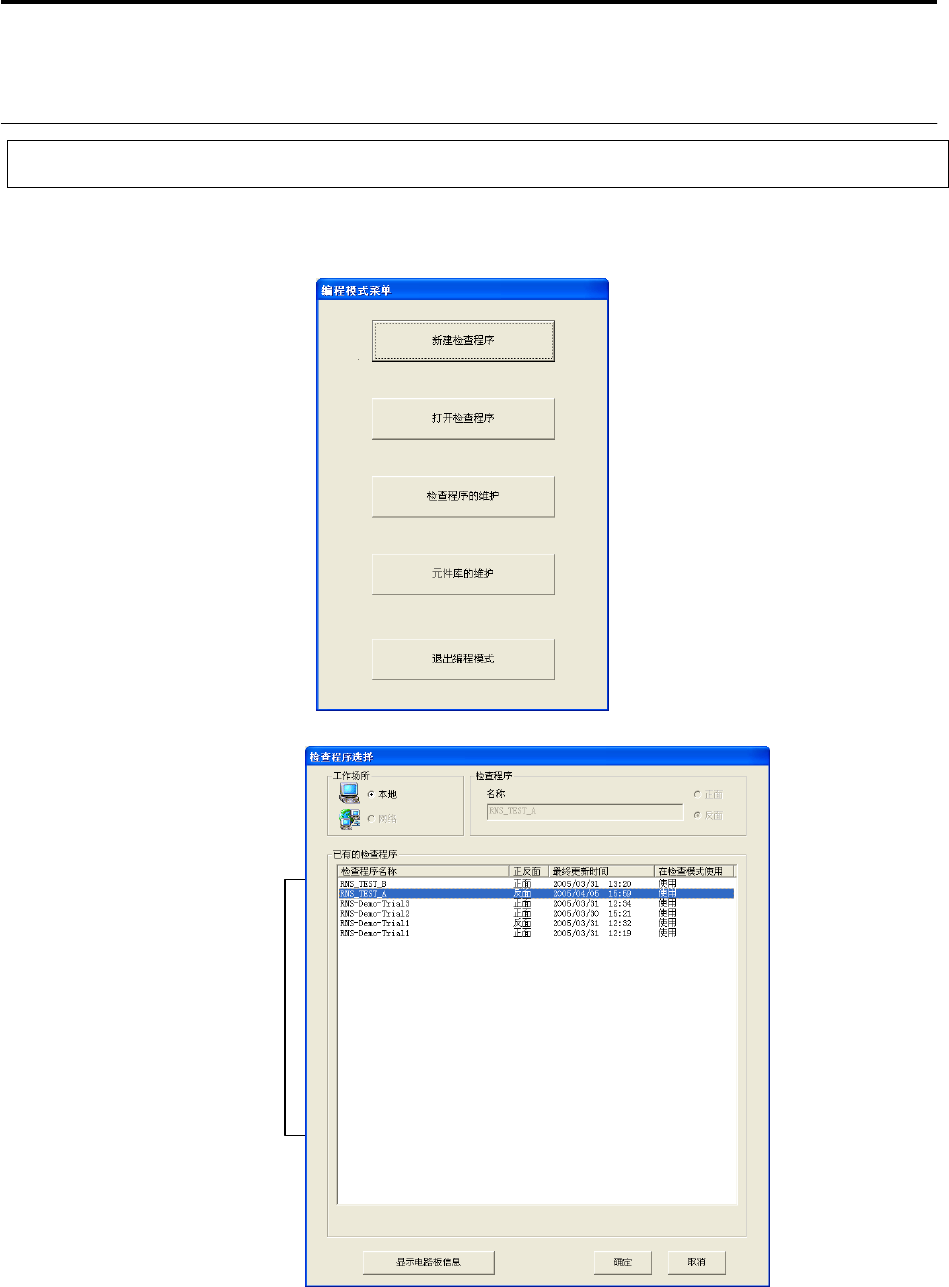

从编程初始菜单单击［打开检查程序］。
显示「检查程序选择」对话窗。
・ 在此单击［取消］，则返回编程的初始菜单。
检查程序一览
操作顺序
2.3 打开检查程序
2-21

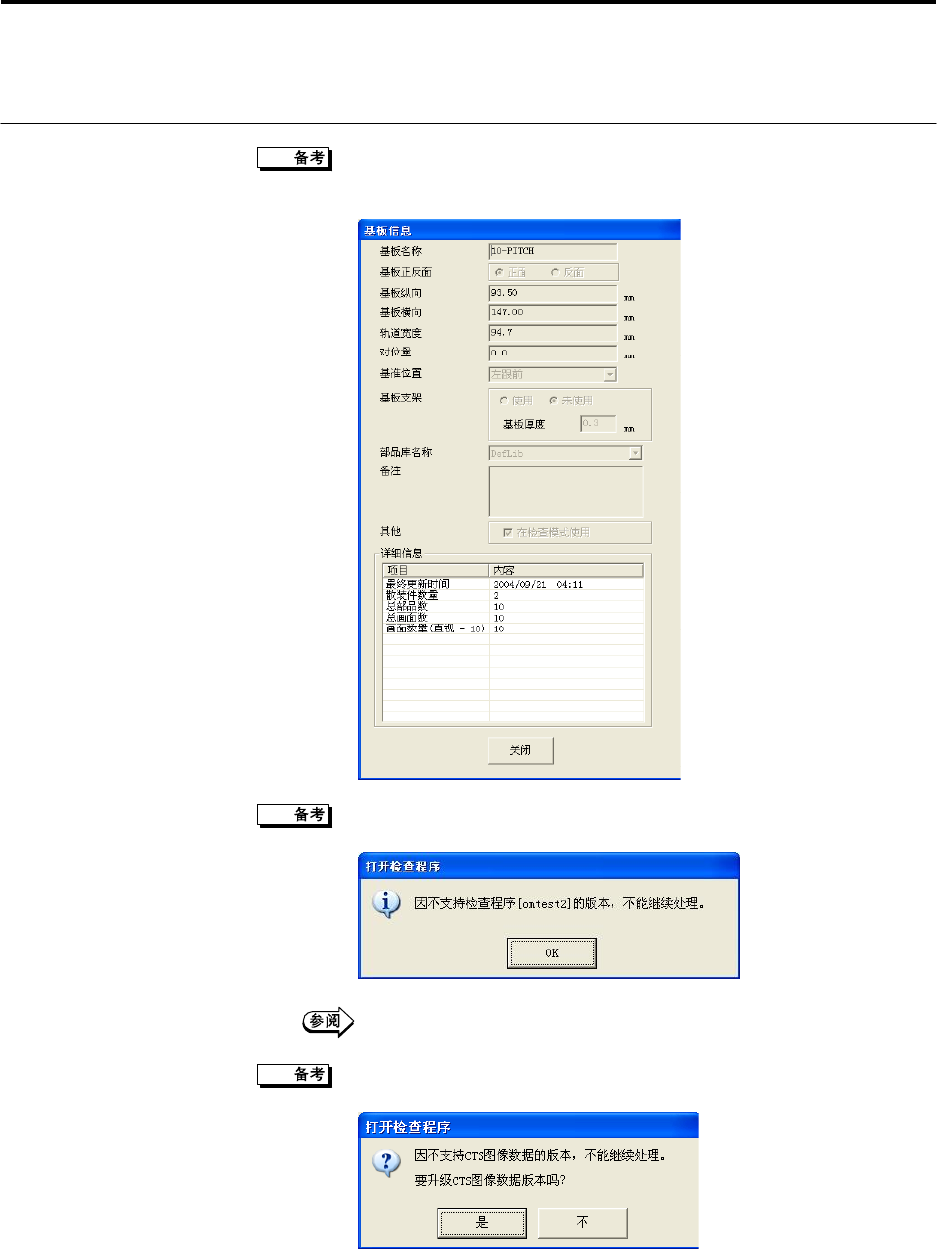

选择显示的检查程序，单击［显示电路板信息］，则显示所设定的电路板
尺寸等信息。
单击［关闭］，返回「检查程序选择」对话窗。
用以前的版本制作的检查程序，如未作版本更新处理，则不能打开。选择
了用以前的版本制作的检查程序，单击［确定］时，显示下面的错误信息。
单击［OK］。返回编程的初始菜单。
检查程序升级时，请参阅 P3-10「3.8 版本管理」。
选择的检查程序里，有用以前的版本创建的 CTS 图像被使用的场合，在单
击[确定]后，会显示以下的信息。
单击[是]的话，就会对 CTS 图像数据进行升级处理，打开检查程序。
单击[不]的话，就会返回[选择检查程序]对话框。
