2.4.8 通过 CAD 文件制作程序
可通过读取 CAD 文件,并根据 CAD 数据上元件的排版将元件窗口贴在电路板上。
CAD 文件上的元件通过产品编号名称进行管理，其产品编号名称可同元件库的元件种建立关联。另外，
显示元件名称和元件种的关联文件是对应产品编号的平台。
1.

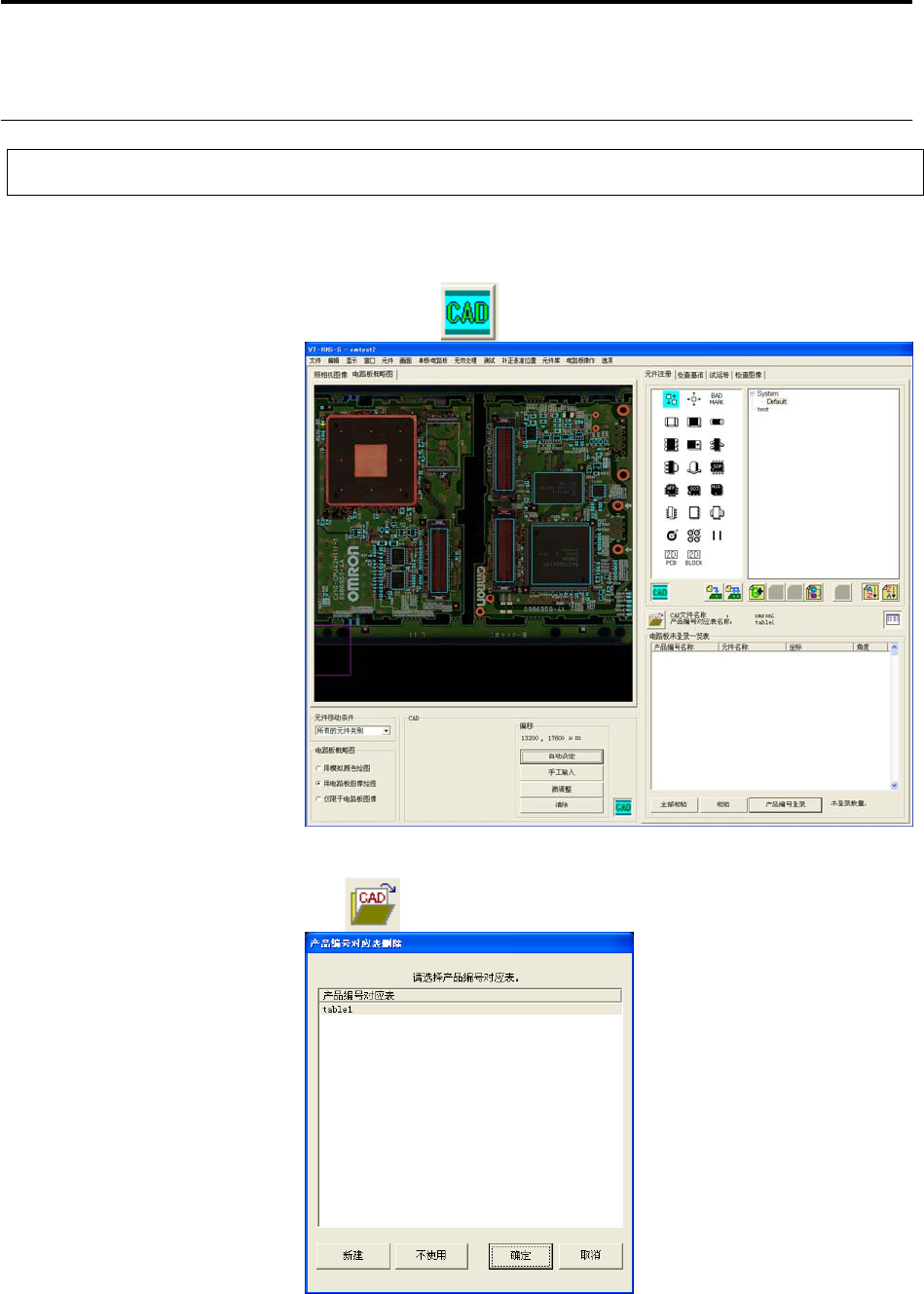

单击元件注册栏
（
CAD
模式）变成以下画面。
（图为 VT-RNS-S 的画面）
2.
单击 （打开
CAD
文件），显示「请选择产品编号对应表」对话窗。
操作顺序
2.4 制作检查程序
2-57
3.

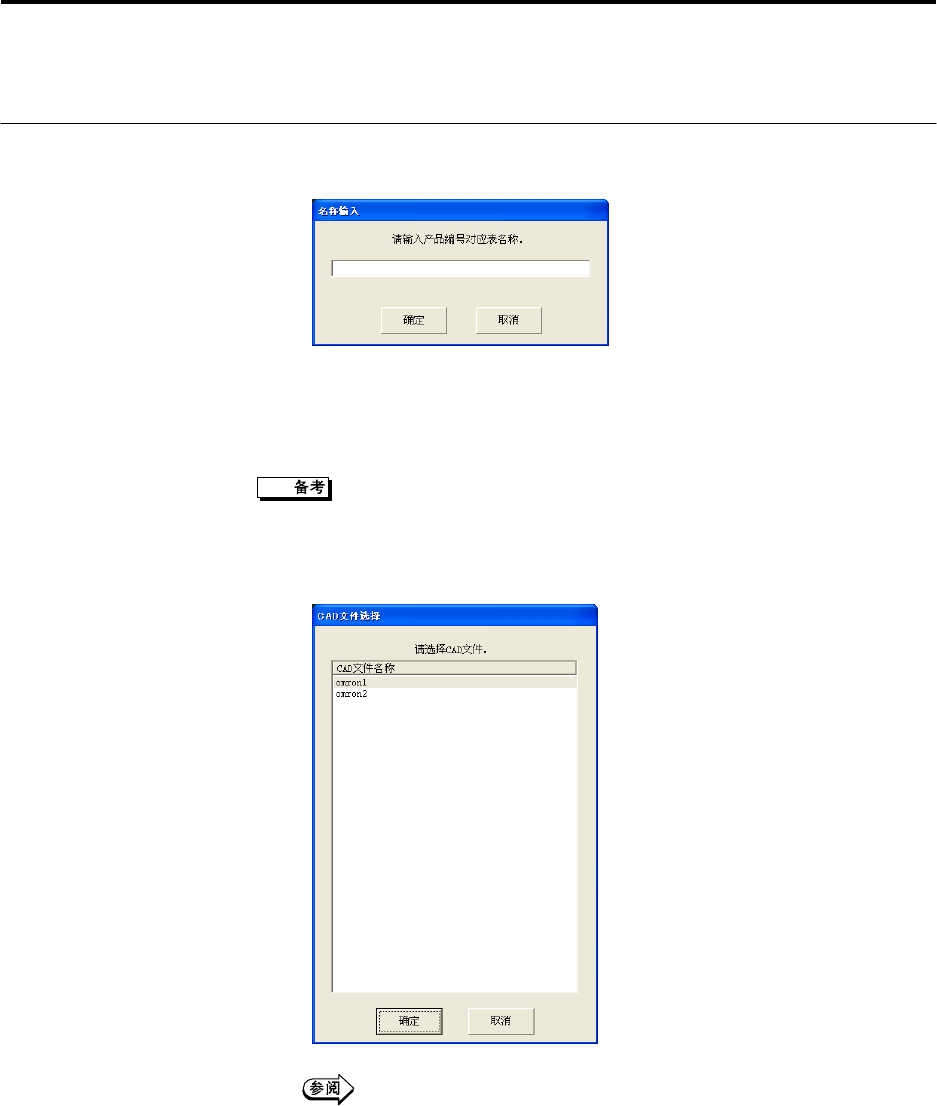

单击［新建］。显示「名称输入」对话窗。
输入产品编号对应表名称,按［确定］。
・ 使用现有的产品编号对应表时,在一览表中选中后单击,使其翻转显示,
然后单击［确定］。
・ 不使用产品编号对应表时，单击［不使用］。
删除产品编号对应表时,在菜单条中选择［元件库］-［产品编号对应表］-
［删除］
4.
显示「选择
CAD
文件」对话窗。
单击所使用的 CAD 文件名，使其翻转显示，单击［确定］。
・ 单击［取消］，则中止操作，并关闭「选择 CAD 文件」对话窗。
设定 CAD 文件的保存位置，请参阅 P3-9「3.7 文件夹、网络设定」。
第 2 章 检查程序的制作
2-58
5.
在已设定的
CAD
文件中登录的所有元件，均显示在「电路板未登录一
览表」中。
（图为 VT-RNS-S 的画面）
6.
单击显示在元件未登录一览表中的产品编号名称，使其翻转显示。
7.
在元件注册栏中，单击登录位置的元件种，使其翻转显示。
8.
单击［产品编号登录］。
9.
显示「设定基准方向」对话窗。
单击
或 ，设定元件的基准方向。
10.
单击
[
确定
]
，登录产品编号。
在「电路板未登录一览表」上，相同产品编号名称的所有行均用蓝字显
示。
电
路
板
未
登
录
一
览
表
