第 2 章 检查程序的制作 2-26 电路板概略图的显示。 1. 单击需显示电路板概略图的检查程序，使其翻转显示。 2. 单击 ［ 电路板概略图 ］ 。 在选择了多个检查程序时不能 使用此功能。 显 示「电路板概略图」对话窗，元件的 窗口使用淡蓝色表示。 ・ 单击「显示检查画面」 并选中 标记，显示红色框线来表 示检查画面 的范围。 ・ 单击 「单板范围显示」 并选中 标记， 显示紫色框线表示单板的范围。 ・ 单击［关闭］，关闭「电…
2.3 打开检查程序
2-25
编辑电路版信息。
1. 单击需编辑电路板信息的检查程序，使其翻转显示。

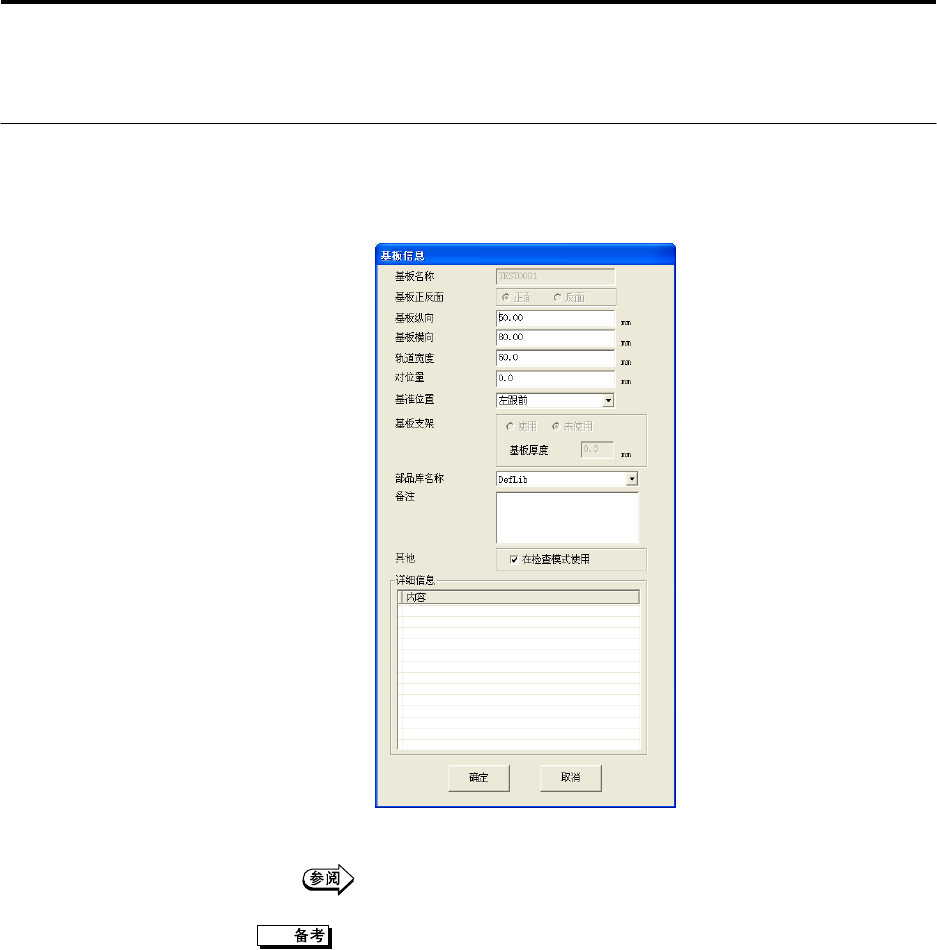

2. 单击[编辑]。显示「电路板信息」对话窗。
在选择了多个检查程序时不能使用此功能。
在此可以变更电路板纵向、电路板横向、照相倍率、元件库名称、备注、
其他等的设定。
有关显示内容，请参阅 P2-17「2.3.1 新建检查程序」。
使用旧版本编辑的检查程序，且没有进行升级处理的，不能进行电路板的
编辑。
3. 变更设定完成后，单击[确定]。
・ 单击［取消］，不变更电路板信息并关闭「电路板信息」对话窗。
第 2 章 检查程序的制作
2-26
电路板概略图的显示。
1. 单击需显示电路板概略图的检查程序，使其翻转显示。
2. 单击［电路板概略图］。在选择了多个检查程序时不能使用此功能。显
示「电路板概略图」对话窗，元件的窗口使用淡蓝色表示。
・ 单击「显示检查画面」并选中
标记，显示红色框线来表示检查画面
的范围。
・ 单击「单板范围显示」并选中
标记，显示紫色框线表示单板的范围。
・ 单击［关闭］，关闭「电路板概略图」对话窗。
4.
结束检查程序的维护时
,
单击［关闭］，即关闭「检查程序的维护」对话
窗。
2.3 打开检查程序
2-27
2.3.4 元件库的维护
对于分别保存在本地硬盘、Backup 驱动器、网络硬盘的３个操作位置的元件库数据，可进行复制、删
除、变更名称的操作。
1.
在编程模式初始菜单上选择［数据库的维护］，即显示「数据库的维护」
对话窗。
2.
通过本地硬盘／
Backup
驱动器／网络硬盘的３种模式选择操作位置。
在所选择的操作位置间进行数据的复制。
连接位置的路径名称
显示连接到操作位置的路径。
设定排列位次的按钮
将检查程序一览表按最后变更的日期位次、名称位次、电路板正反面
位次替换排列。
［更新］
改换装入 Backup 驱动器时，单击后即读取系统最新内容。因是在选择
操作位置时读取数据，所以通常不须单独操作。
3.
在元件库一览表中单击需要处理的元件库数据，使其翻转显示。然后按
住［
Shift
］或［
ctrl
］键，通过分别单击元件库数据，可一次选择多个
数据。
操作位置
操作位置
设定排列位次的按钮
连接位置的路径名 连接位置的路径名
操作顺序
