2.4 制作检查程序 2-49 10. 显示「无效处理选择」对话窗。 11. 在此单击 B ，取消 复选框的勾选。 12. 单击 [ 确定 ] 。 13. 粘贴的元件仅可在无效处理 A 下操作。对于无效处理 B ，元件呈灰色 显示并无法操作。在检查时仅以无效 处理 A 被识别。 ＜ 无 效 处 理 A ＞ ＜ 无 效 处 理 B ＞ 在默认的无效处理下，所有无效处理的元件都可操作。
第 2 章 检查程序的制作
2-48
无效处理的选择
制作除默认外的无效处理时，选择编程作业的无效处理。
例如，制作无效处理 A 和 B，在此一旦选择无效处理 A，则仅可对设定为
按照无效处理 A 来识别的元件的窗口位置及参数进行变更。对于设定为
按照无效处理 B 来识别的元件，虽显示有窗口，但无法进行选择，并且
对位置及参数也无法进行变更。
1. 单击使用的无效处理，使其翻转显示。
2. 单击[选择]。无效处理名称旁显示＊。
无效处理的删除
制作除默认外的无效处理时，对指定的无效处理进行删除。
1. 单击要删除的无效处理，使其翻转显示。
2. 单击[删除]。无效处理被删除。
无效处理名称的变更
制作除默认外的无效处理时，对指定的无效处理进行删除。
1. 单击欲变更名称的无效处理，使其翻转显示。
2. 单击[名称变更]。
3. 显示[名称变更]对话窗。
4. 输入名称后，单击[确定]。
6.
单击
[
关闭
]
。
7.
其次进行元件无效处理的设定。在此以制作无效处理 A 和 B 为例。
8.
用无效处理
A
对使用的元件进行粘贴。
请参考 P2-32「2.4.3 粘贴检查元件」。
9.
选择菜单的
[
无效处理
]
－
[
元件无效处理设定
]
。
2.4 制作检查程序
2-49
10.
显示「无效处理选择」对话窗。
11.
在此单击
B
，取消
复选框的勾选。
12.
单击
[
确定
]
。
13.
粘贴的元件仅可在无效处理
A
下操作。对于无效处理
B
，元件呈灰色
显示并无法操作。在检查时仅以无效处理
A
被识别。
＜无效处理A＞ ＜无效处理B＞
在默认的无效处理下，所有无效处理的元件都可操作。
第 2 章 检查程序的制作
2-50
2.4.6 用自动编程进行元件的粘贴
使用元件的模板图像，可在自动编程下粘贴元件。

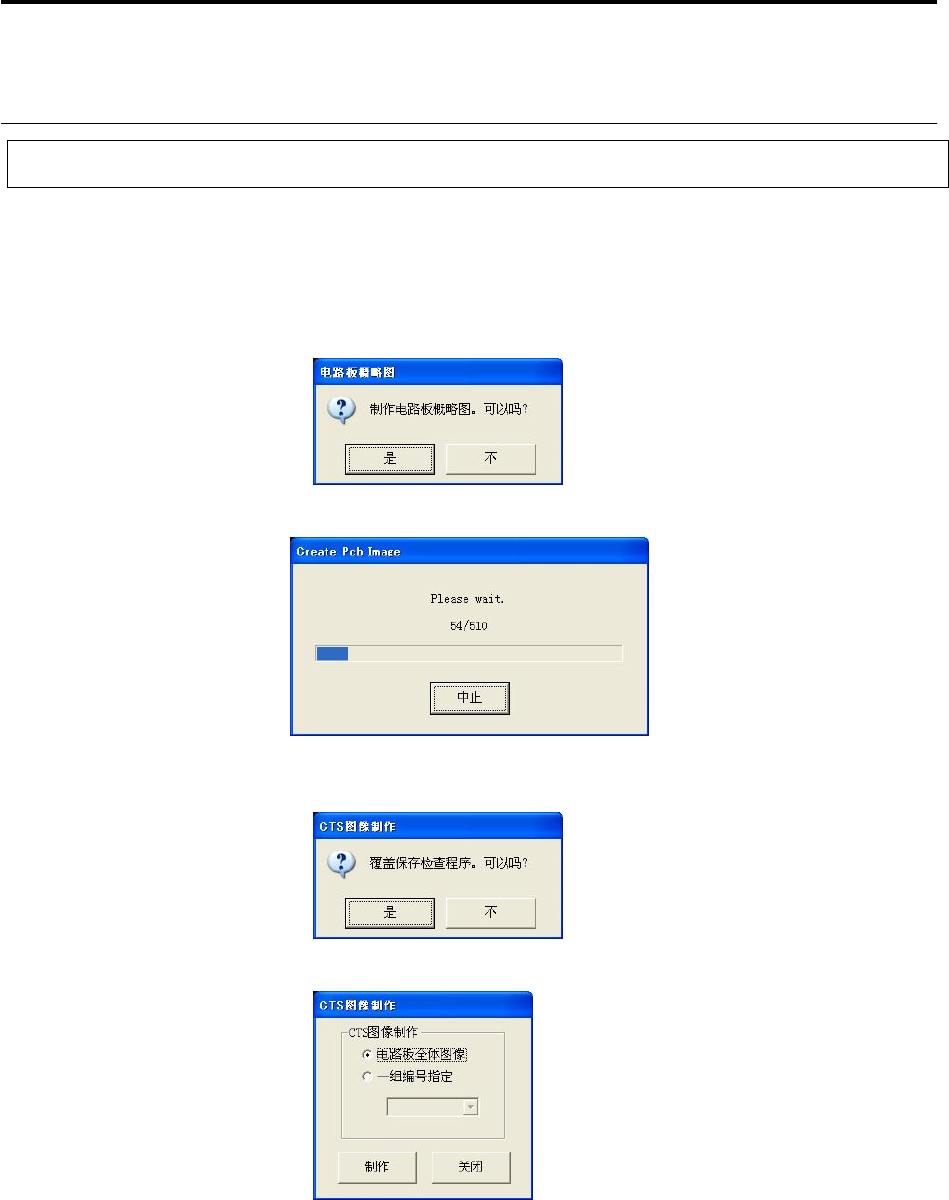

1.
在菜单中单击
[
选项
]
－
[
制作电路板概略图图像
]
。
2.
显示「电路板概略图」对话窗。
3.
单击 [是]。
取得电路板概略图图像。
4.
从菜单中单击
[
选项
]
－
[CTS
图像数据
]
－制作
]
。出现询问是否要覆盖保
存检查程序时，单击
[
是
]
5.
显示「制作
CTS
图像」对话窗。勾选
[
电路板全体图像
]
复选框。
操作顺序
