第 2 章 检查程序的制作 2-70 2.4.10 制作多面电路板的程序 多面电路板的检查程序按以下的顺序 制作。 多面电路板是指１块电路板上排列有 多个相同类型的电路板 （单板）。 多面电路板的检查程序首先制 作 1 个单板数据，然后复制该数据并进行 制作。 1. 首先制作要复制的１个单板的检查程 序。 2. 从菜单选择［单板］－［复制］，显 示复制确认信息。 ・ 在此单击［否］，则中 止操作。 3. 单击［是］。 复制至此所制作的所…
2.4 制作检查程序
2-69
8.
元件位置有偏移时，通过⑧⑨进行调整。
通过 [镜像变换]，检查程序将被变换为如下图所示。

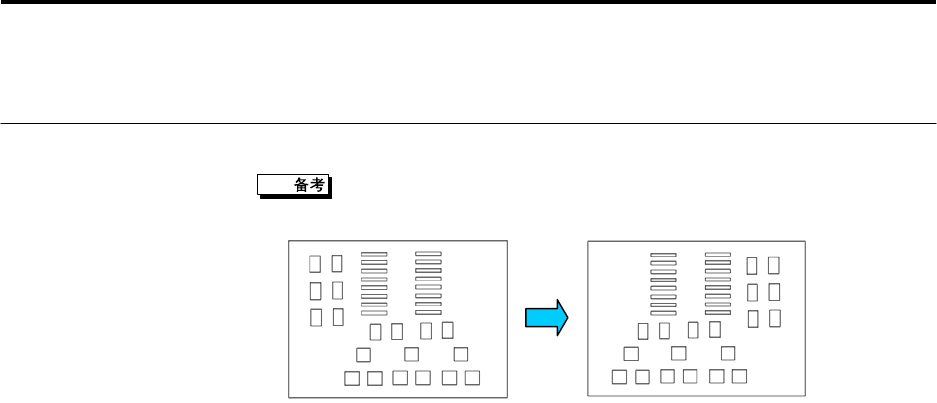

＜变换前＞ ＜变换后＞
9.
将屏蔽元件变换为θ补正元件。用鼠标单击要进行θ补正的元件，进行
对焦。
10.
在菜单条中选择
[
元件库
]
－
[
元件替换
]
－
[
替换屏蔽元件为θ补正元件
]
。
被变换为θ补正元件。
11.
进行画面的配置。在菜单条中选择
[
画面
]
－
[
自动配置
]
。
检查画面被配置到元件。
第 2 章 检查程序的制作
2-70
2.4.10 制作多面电路板的程序
多面电路板的检查程序按以下的顺序制作。
多面电路板是指１块电路板上排列有多个相同类型的电路板（单板）。多面电路板的检查程序首先制
作 1 个单板数据，然后复制该数据并进行制作。
1.
首先制作要复制的１个单板的检查程序。
2.
从菜单选择［单板］－［复制］，显示复制确认信息。
・ 在此单击［否］，则中止操作。
3.
单击［是］。
复制至此所制作的所有数据的窗口并显示到画面，显示「单板移动、旋
转」对话窗。
・ 在此单击［取消］，关闭「单板移动、旋转」对话窗。虽不进行单板
的移动，但成为仅进行了单板复制的状态。
4.
一边观看画面，一边单击［↑］［←］［→］［↓］，将单板的窗口对
准下一个画面的位置。
5.
单击［确定］。
移动复制的单板。
要删除登录的单板时
指定单板，从菜单选择［单板］―［删除］。
操作顺序
2.4 制作检查程序
2-71
移动单板间的焦点时
1. 从菜单选择［单板］―［选择］。
显示「单板选择」对话窗。
・ 在此单击［取消］，则不改变单板的焦点，关闭「单板选择」对话窗。
2. 单击对焦的单板并使其反转显示，单击［确定］。
