2.4 制作检查程序 2-33 6. 根据图像配置元件。  移动元件元件主体窗口对焦后的状态下，移动光标到窗口中，光标变为的标记。保持该状态，拖带窗口到要对准的位置。  旋转元件对要旋转的元件在对焦后的状态下，执行以下任一操作。・单击（旋转元件）。・从菜单选择执行［元件］―［旋转］・从键盘输入［Ｃｔｒｌ］＋［Ｒ］。 7. 元件的形状与元件种不同时，根据图像调整窗口。 · 元件的形状与保存中的元件种号…

第 2 章检查程序的制作

2-32

2.4.3 粘贴检查元件

焊盘元件、角形元件（波峰焊）、角形元件（回流焊）、钽电容、晶体管、大功率晶体管、通用元件

（单画面）等元件类别按以下的顺序进行粘贴。预先将电路板移动到元件全部都显示出来的位置后再

进行操作。

从菜单单击［显示－照相机移动］，显示照相机移动对话窗。使用箭头

按钮将照相机移动到元件全部都显示出来的位置。移动完毕后，单击

⌧

。

「元件注册」选项卡中单击元件类别按钮。

（图为 VT-RNS-S 的画面）

单击分组名称的标记。

显示属于所选择的分组的元件种名称。

选择粘贴的元件种名称。

单击（粘贴）。

显示选择的元件种窗口。

上图为选择了角形元件时。元件类别不同，窗口的形状不同。

操作顺序

元件类别

分组名称

元件种名称

2.4 制作检查程序

2-33

根据图像配置元件。

 移动元件

元件主体窗口对焦后的状态下，移动光标到窗口中，光标变为

的标记。

保持该状态，拖带窗口到要对准的位置。

 旋转元件

对要旋转的元件在对焦后的状态下，执行以下任一操作。

・

单击（旋转元件）。

・从菜单选择执行［元件］―［旋转］

・从键盘输入［Ｃｔｒｌ］＋［Ｒ］。

元件的形状与元件种不同时，根据图像调整窗口。

· 元件的形状与保存中的元件种号完全相同，或将同一元件重复进行粘贴

时，没有必要作窗口的调整。

· 执行了窗口的调整时，建议将元件种另取名登录。

 调整窗口尺寸

将光标对准要调整的窗口各边的中央或角部，按鼠标按钮，光标变为

的标记。保持该状态进行拖带，调整大小。

 移动窗口的位置

对元件主体窗口以外的窗口对焦，将光标移动到各边中央或角部以外的

地方，光标变为

的标记。保持该状态进行拖带，仅移动对焦后的窗口。

第 2 章检查程序的制作

2-34

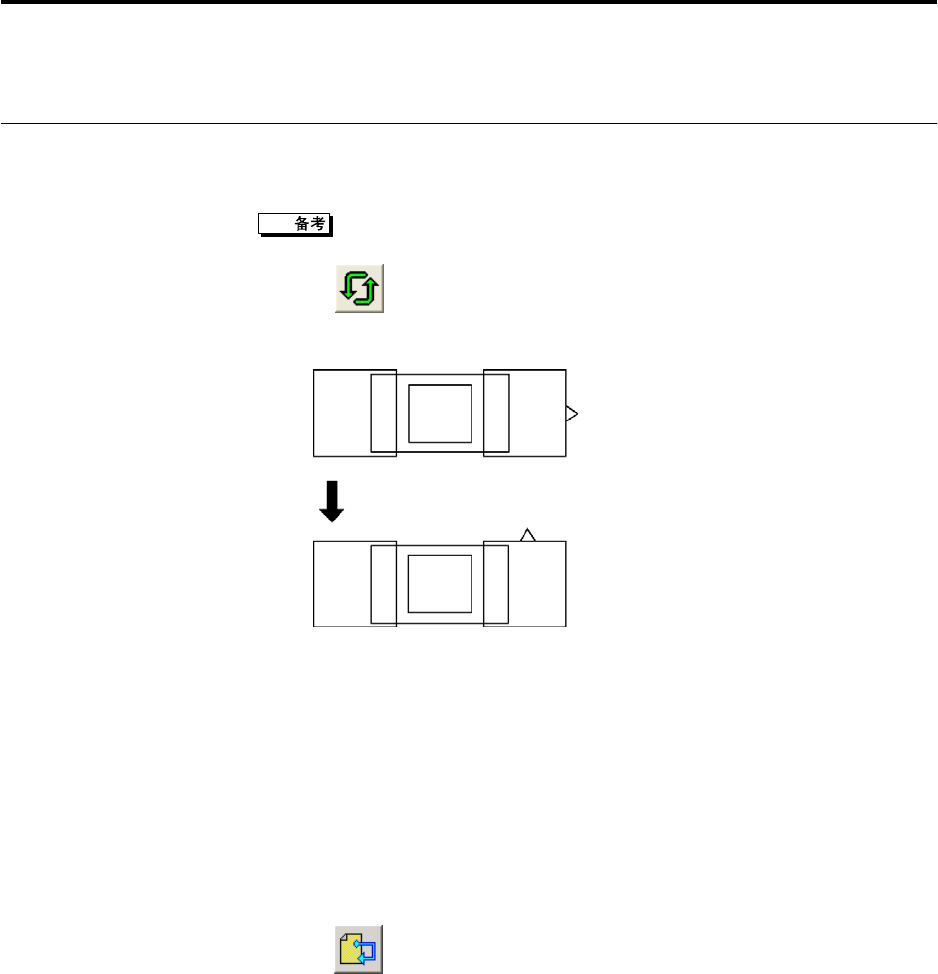

 旋转窗口

用光标单击要旋转的窗口，在对焦后的状态下，执行以下任一操作。

根据窗口的不同，有不能旋转的东西。

・

单击（旋转窗口）。

・从键盘输入［Ｃｔｒｌ］＋［Ｓｈｉｆｔ］＋［Ｒ］。

・将对焦后的窗口向左方向（反时针旋转）旋转 90 度。

 对其他窗口对焦

执行以下的任一操作。

・显示器中，单击要对焦的窗口。

・显示器中，选择窗口选项卡，在构成显示内单击任一窗口。

・显示器中，从菜单选择执行［窗口］―［下一个窗口］或［窗口］―

［前一个窗口］。

变更元件种时，对其内容进行覆盖保存、一次性替换或另取名保存。

 覆盖保存元件种

单击（元件种覆盖保存）。

对 3.中选择的元件种，覆盖变更的内容。
