第 3 章 以服务模式设定
3-8

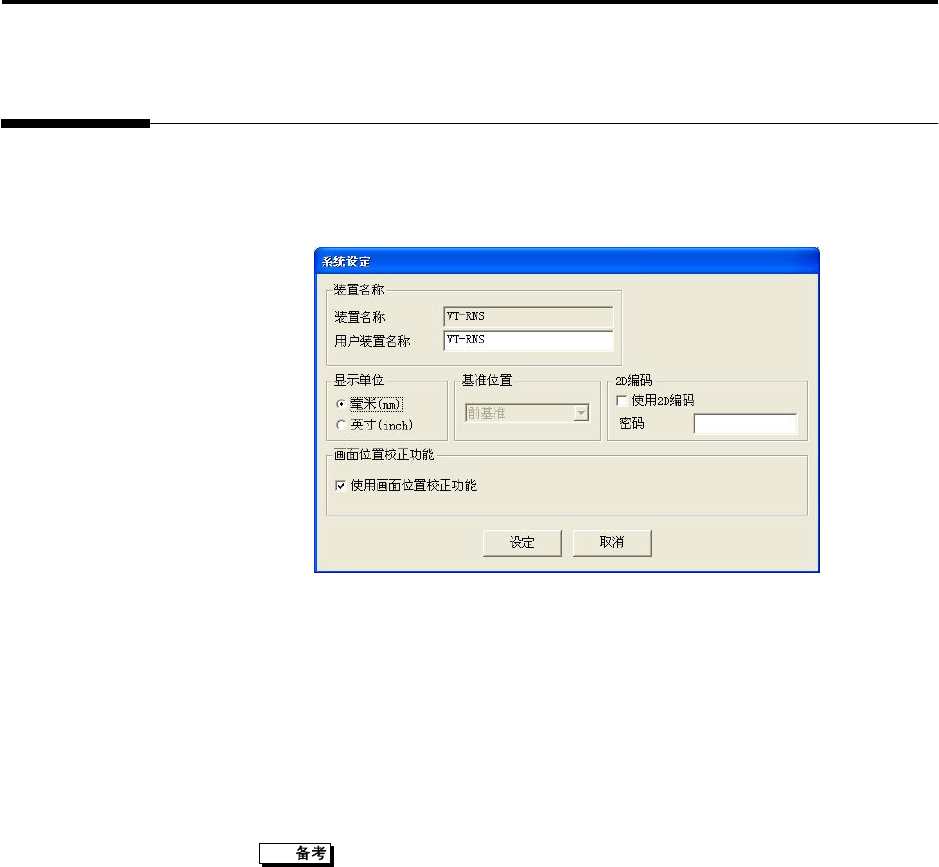

3.6 系统设定
设定用户装置名称、显示单位、2D 编码、画面位置校正功能。
1.
在服务模式的初始设定菜单中单击［系统设定］。显示「系统设定」对
话窗。
2.
用半角英文字母或数字输入用户装置名称。
◆ 装置名称
显示厂家指定的装置名称。
3.
选择显示单位。用毫米表示时选择「毫米
(mm)
」。用英寸表示时选择「英
寸
(inch)
」。
4.
是否使用 2D 编码。使用 2D 编码时单击「使用 2D 编码」将复选框设为
ON。
2D 编码功能为选配功能。
5.
使用画面位置校正功能时，单击「使用画面位置校正功能」将复选框设
为ON。
6.
设定结束后，单击
[
设定
]
。
・ 单击［取消］，则不保存所变更的内容，并关闭「系统设定」对话窗。
操作顺序
3.7 文件夹、网络设定
3-9

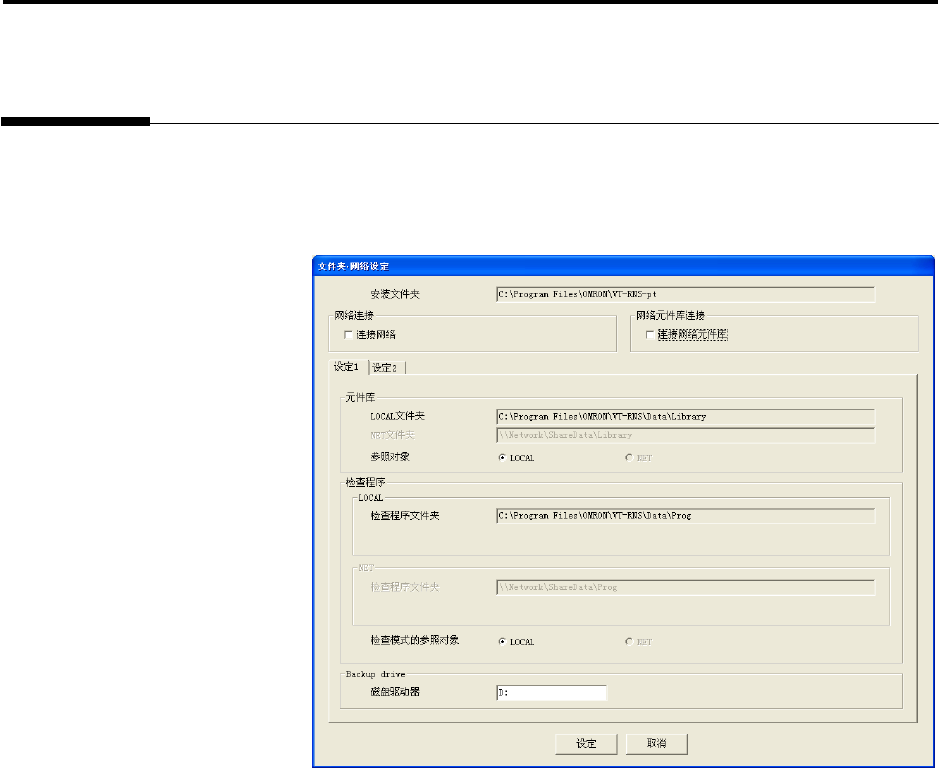

3.7 文件夹、网络设定
设定各种数据的保存文件夹，并分配到 Backup 驱动器。
1.
在服务模式的初始设定菜单中单击［文件夹、网络设定］。显示「文件
夹、网络设定」对话窗。
◆ 变更连接 Backup 驱动器的路径。
1. 单击设定 1 栏。
2. 单击磁盘驱动器的输入字段，输入需要变更的路径。例「D:」
◆ 变更输出文件的保存位置。
变更用于保存以编程模式及检查模式输出的文件的文件夹。
1. 单击设定 2 的栏。
2. 单击保存输出文件位置的接受文件夹，输入需变更的路径。
◆ 变更 CAD 文件的保存位置。
以编程模式使用 CAD 文件时，变更保存读入 CAD 文件的文件夹。
1.单击设定 2 栏。
2.单击装载文件夹的输入栏，输入需变更的路径。
◆ 变更 Gerber 文件的保存位置。
在编程模式下使用 Gerber 文件时，变更读取 C Gerber 文件被保存的文
件夹。
1. 单击设定 2 栏。
2. 单击收藏夹的输入字段，输入要变更的路径。
2.
设定结束后，单击「设定」。
・ 单击［取消］，则不保存所变更的内容，并关闭「系统设定」对话窗。
操作顺序
第 3 章 以服务模式设定
3-10

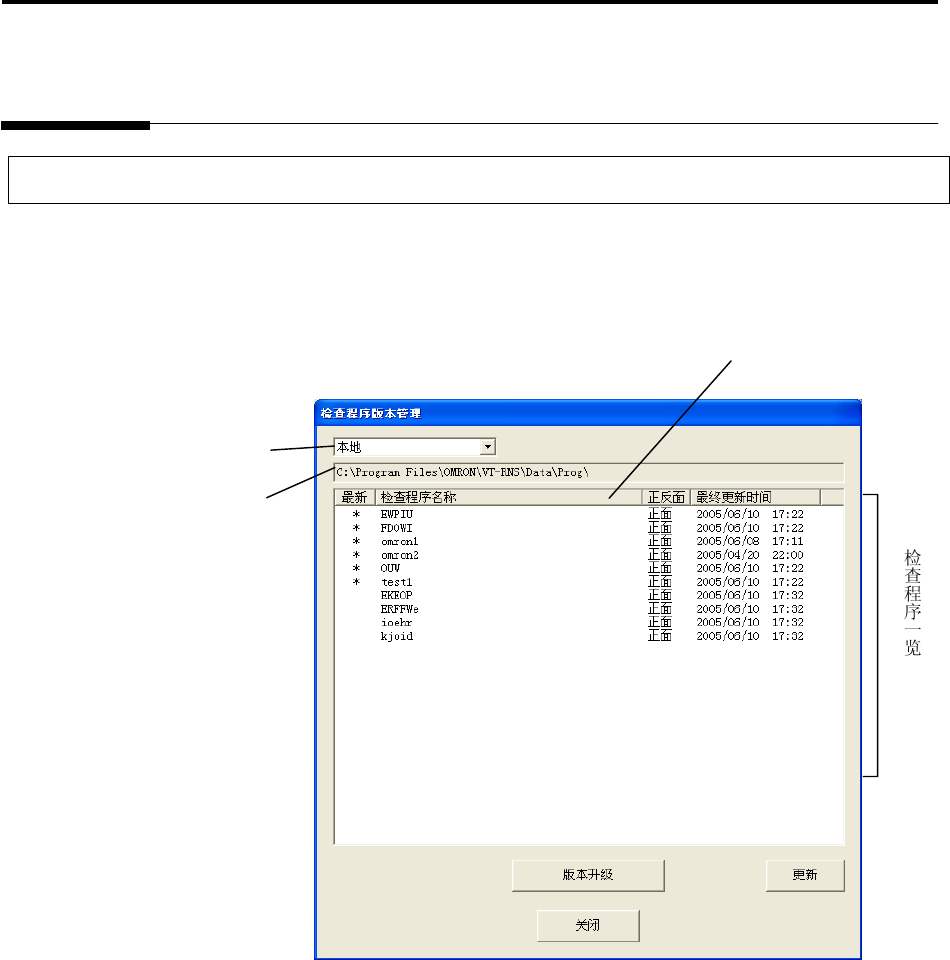

3.8 版本管理
3.8.1 检查程序
进行处理使以旧版本制作的检查程序也可在当前的版本使用。
1.
在服务模式的版本管理菜单中单击
[
检查程序
]
。选择菜单后即显示「检查
程序版本管理」对话窗。
◆ 操作位置
从本地硬盘／Backup 驱动器／网络硬盘的３种模式中选择操作位置。
◆ 连接位置的路径名称
显示连接到操作位置的路径名称。在服务模式设定。
◆ 检查程序一览
将保存在选择的操作位置中的检查程序文件名称、电路板的正反面、
最终更新时间以一览来显示。
在最新栏中带有「＊」标记的检查程序，表示该检查程序已做版本升
级处理。对于无「＊」标记的检查程序需做版本升级处理。
有翻转光标的数据为被选中的数据。通过按住［Shift］或者［ctrl］
键，单击检查程序，或者通过拖拽鼠标可一次选择多个检查程序文件。
◆ 设定排列位次按钮
将检查程序一览表按最新更新时间、名称、电路板正反面的位次排列。
［变更］
改换装入 Backup 驱动器时，单击后即读取系统最新内容。因是在选择操
作位置时读取数据，所以通常不须单独操作。
操作位置
设定排列位次按钮
连接位置的路径名称
操作顺序
