2.4 制作检查程序
2-37
粘贴θ补正元件时
1. 在菜单中选择［单板、电路板］－［单板］－［选择］。

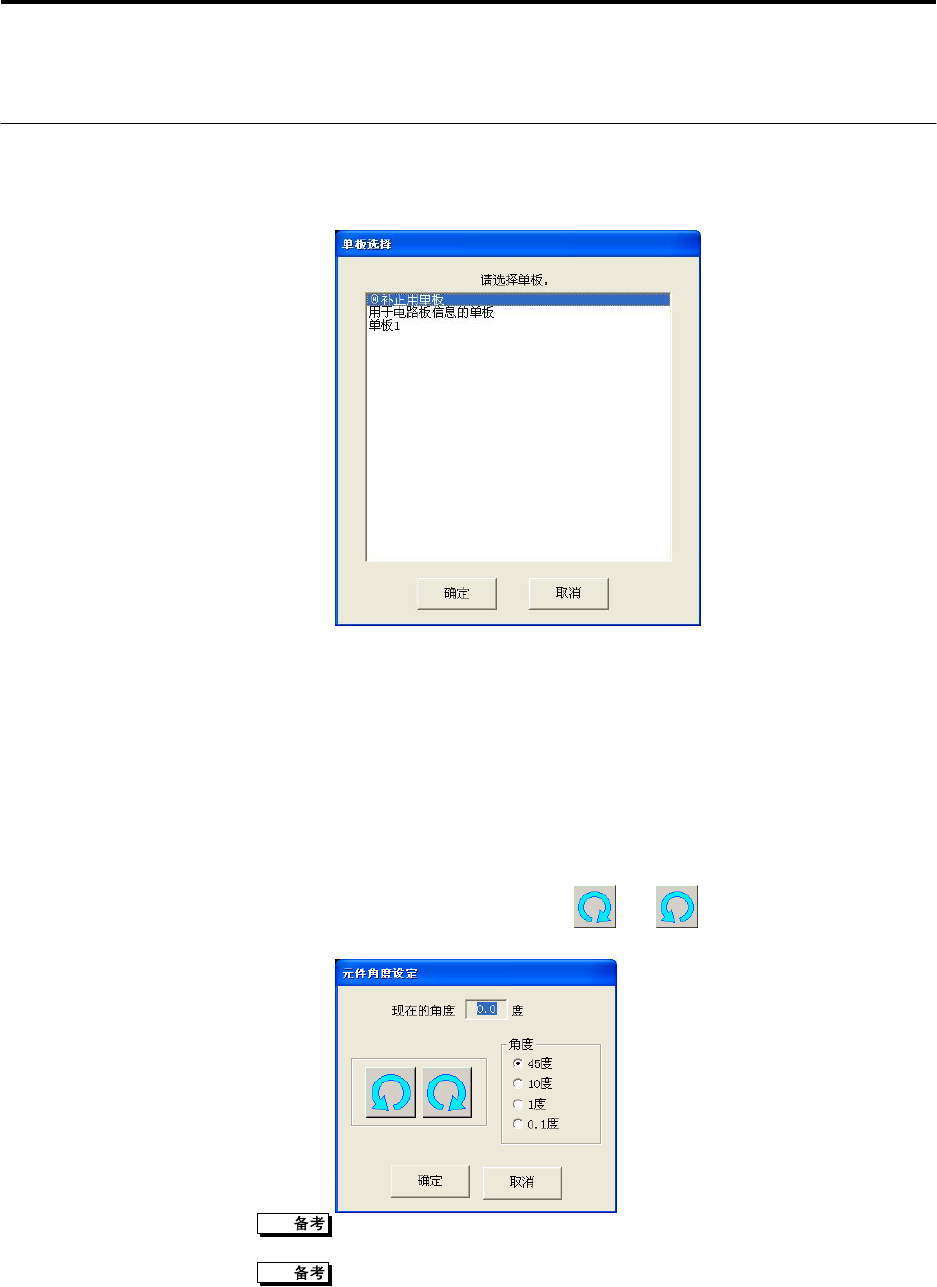

2. 显示「单板选择」对话窗。
3. 选择「θ补正用单板」使其翻转显示。
4. 单击[确定]。
5. 在照相机图像上粘贴θ补正用元件。
粘贴带角度元件时
1. 在元件本体的窗口上单击右键,从菜单所显示的角度设定中选择角度。
或者选择「元件」－「元件角度设定」。
2. 显示「元件角度设定」对话窗。勾选 0.1 度、1 度、10 度、45 度的复
选框来设定旋转角度，单击
或 图标。窗口将从当前角度按
设定的角度量旋转。
照相机图像的元件与窗口的角度产生偏移时,将窗口的角度以 1 度为单位
进行调整,使窗口和元件的角度相吻合。
因不旋转照相机拍摄角度自身,只将在 0 角度拍摄的图像向设定的角度旋
转,因此所拍图像的四角内会出现黑影,此现象为正常。
第 2 章 检查程序的制作
2-38
单击「元件角度设定」对话窗中的［确定］，关闭对话窗。移动窗口
使其与图像中元件相吻合,并相应调整窗口尺寸。
窗口尺寸的调整方法,请参阅「2.4.3 粘贴检查元件」的步骤 7。
带有角度的元件即使只与普通元件相邻接时,也会被分配到其他的画面框
线内。
继续进行相同元件的粘贴时
元件注册选项卡中选择已登录的元件种，保持该状态单击［粘贴］。显
示相同元件种的窗口。移动位置对准图像。
重复元件的粘贴操作时，建议恰当地保存检查程序
请参照 P2-85「2.7 保存检查程序」。
对焦其他的元件
对粘贴到电路板上的其他的元件进行对焦的方法有 5 种。
1. 画面上单击元件
2. 单击电路板概略图中显示的元件框
3. 设定元件类别的条件，从菜单选择执行［元件］－［最后的元件／
下一个元件／前一个元件／最前面的元件］，或单击操作指令的［最
后的元件／下一个元件／前一个元件／最前面的元件］
元件类别的条件设定，用操作指令作选择。
4. 从菜单选择［显示］―［元件一览显示］，显示「元件一览」对话窗，
单击一个元件名称
5. 从菜单选择［编辑］―［搜寻元件］，显示「搜寻元件」对话窗，指
定元件名称、元件号码、元件类别编码等进行搜寻。
2.4 制作检查程序
2-39
删除粘贴的元件
1. 元件对焦后的状态下，
单击（元件删除）。
删除粘贴的元件
1. 从菜单选择执行［元件］－［元件删除］。
显示以下画面。
2. 电路板概略图内，单击选择要删除的元件。用鼠标拖带围住，能够进
行多数的元件的选择。
单击电路板，则解除元件的选择。
·选择的元件：灰色
·未选择的元件：淡蓝色
3. 单击［确定］，删除所选择的元件。
