2.4 制作检查程序 2-71 移动单板间的焦点时 1. 从菜单选择［单板］―［选择］ 。 显示「单板选择」对话窗。 ・ 在此单击 ［取消］ ， 则不改变单板的焦点， 关闭 「单板选择」 对话窗。 2. 单击对焦的单板并使其反转显示，单击［确定］ 。
第 2 章 检查程序的制作
2-70
2.4.10 制作多面电路板的程序
多面电路板的检查程序按以下的顺序制作。
多面电路板是指１块电路板上排列有多个相同类型的电路板（单板）。多面电路板的检查程序首先制
作 1 个单板数据，然后复制该数据并进行制作。
1.
首先制作要复制的１个单板的检查程序。
2.

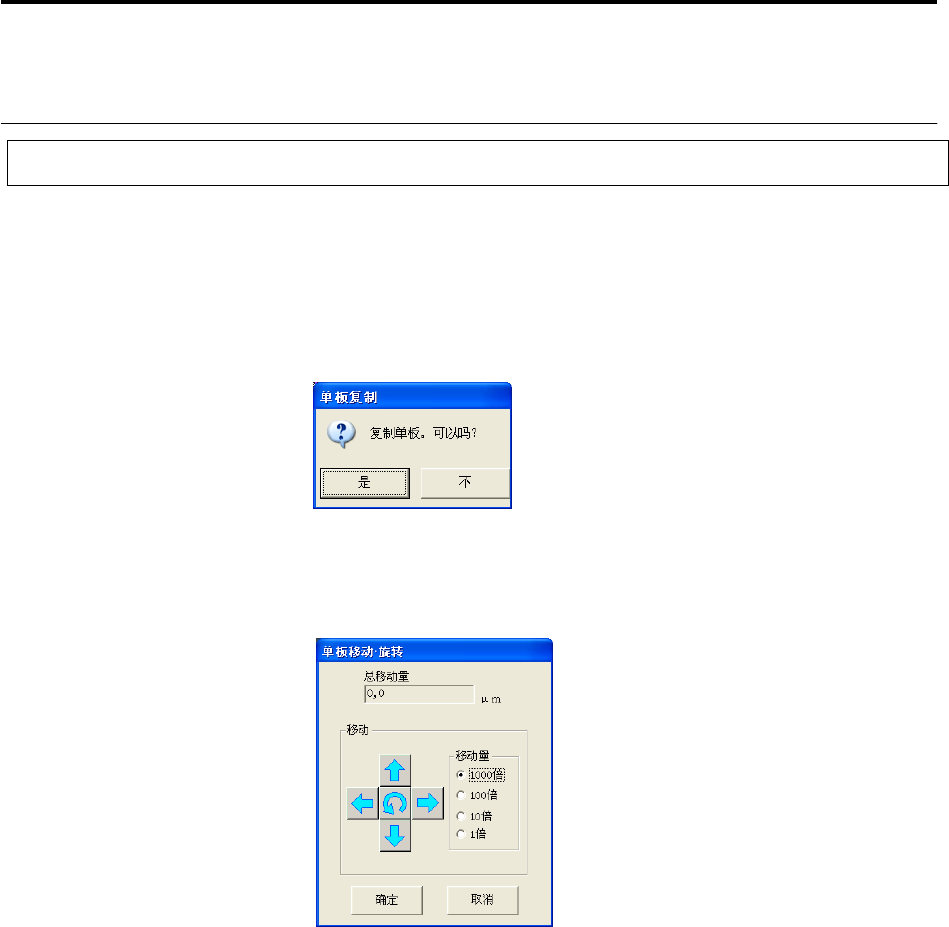

从菜单选择［单板］－［复制］，显示复制确认信息。
・ 在此单击［否］，则中止操作。
3.
单击［是］。
复制至此所制作的所有数据的窗口并显示到画面，显示「单板移动、旋
转」对话窗。
・ 在此单击［取消］，关闭「单板移动、旋转」对话窗。虽不进行单板
的移动，但成为仅进行了单板复制的状态。
4.
一边观看画面，一边单击［↑］［←］［→］［↓］，将单板的窗口对
准下一个画面的位置。
5.
单击［确定］。
移动复制的单板。
要删除登录的单板时
指定单板，从菜单选择［单板］―［删除］。
操作顺序
2.4 制作检查程序
2-71

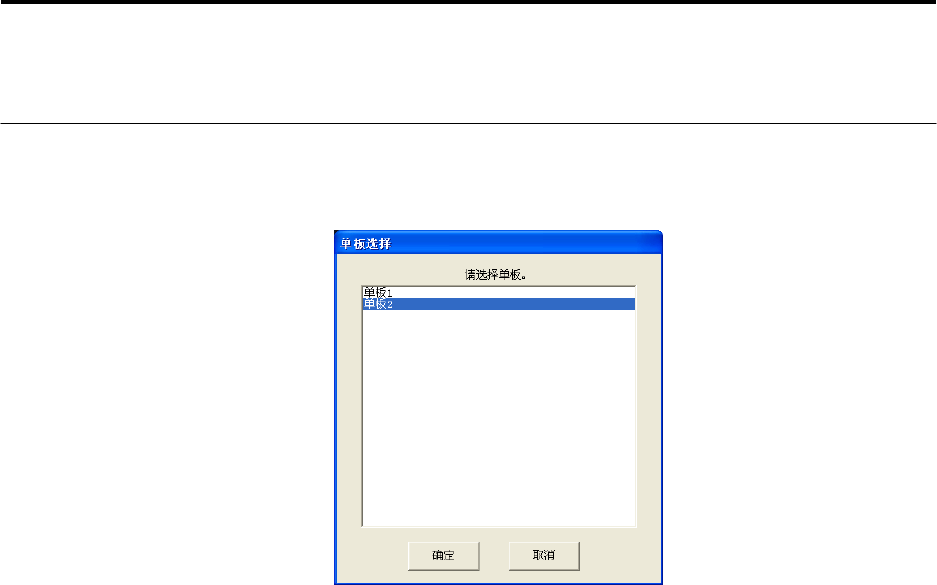

移动单板间的焦点时
1. 从菜单选择［单板］―［选择］。
显示「单板选择」对话窗。
・ 在此单击［取消］，则不改变单板的焦点，关闭「单板选择」对话窗。
2. 单击对焦的单板并使其反转显示，单击［确定］。
第 2 章 检查程序的制作
2-72
2.5 试验检查程序
这是对电路板上所粘贴窗口内的参数（检查基准和颜色参数）的设定值进行确认及修正的试验。此外，
还制作直方图数据，对计测值的离散状态进行确认。

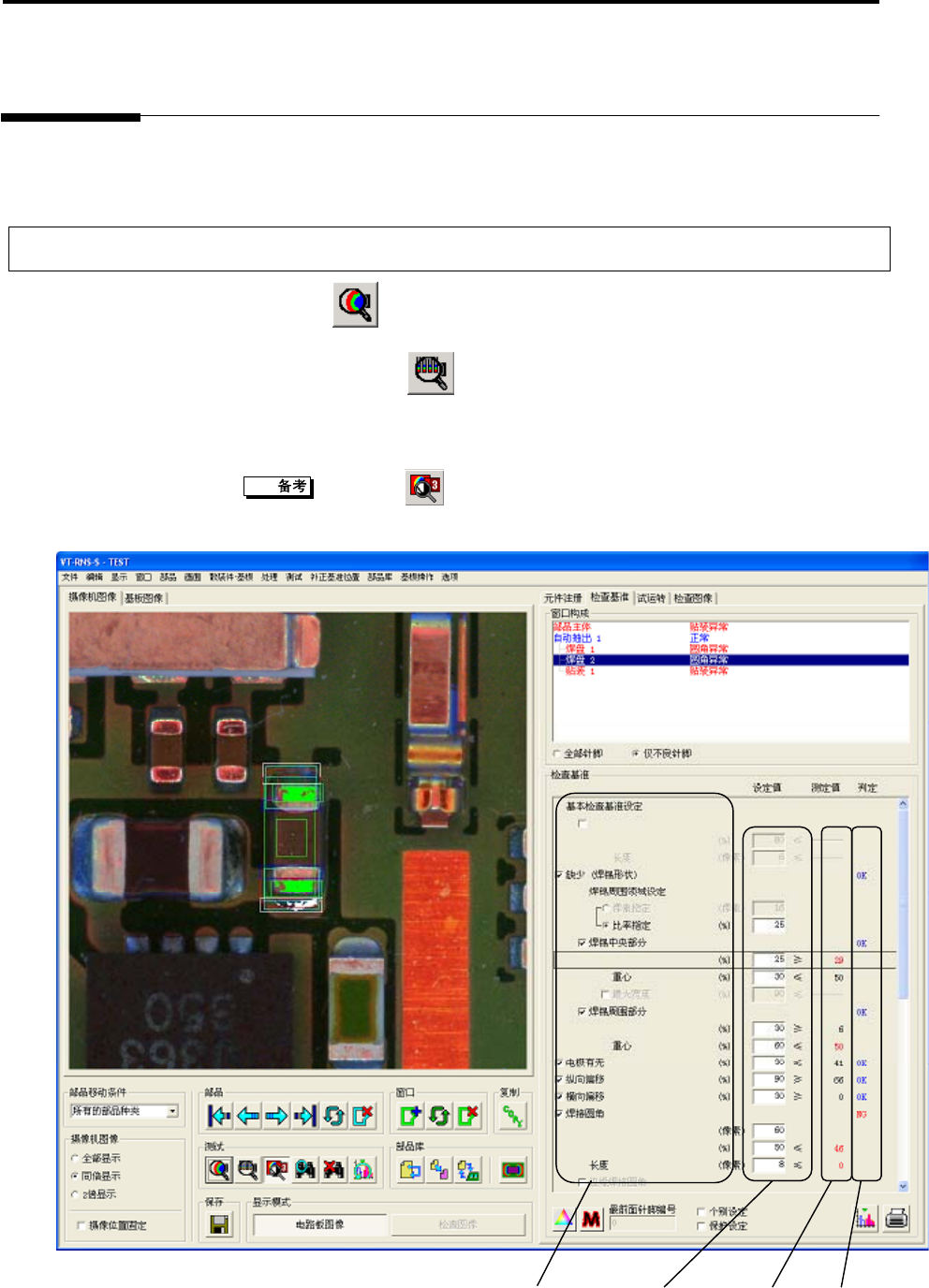

2.5.1 对元件的试验
1.
单击 （元件试验）。或者单击菜单条的［测试］－［元件测试］。
利用涉及到 SOP、QFP 等多个图像的元件，在选择的窗口内进行测试时，
选择测试窗口
（窗口测试）或者单击菜单条［测试］－［窗口测试］。
2.
开始元件的测试。测试结果通过检查基准图标表示出显示内容。
每次单击 图标,在照相机图像上窗口显示和元件测试的结果图像即随
之切换。
操作顺序
检查项目
设定值
（检查标准）
计测值 测试结果
