2.10 结束编程模式 2-89 2.10 结束编程模式 结束编程模式。 1. 从菜单栏选择［文件］―［结束编程 模式］。 变更检查程序，尚未保存时显示保存 确认的信息。 ・ 在此单击［不］，则不保存 检查程序，结束编程模式。以后的操 作与 ［是］时相同。 显示主菜单。 操作顺序
第 2 章 检查程序的制作
2-88

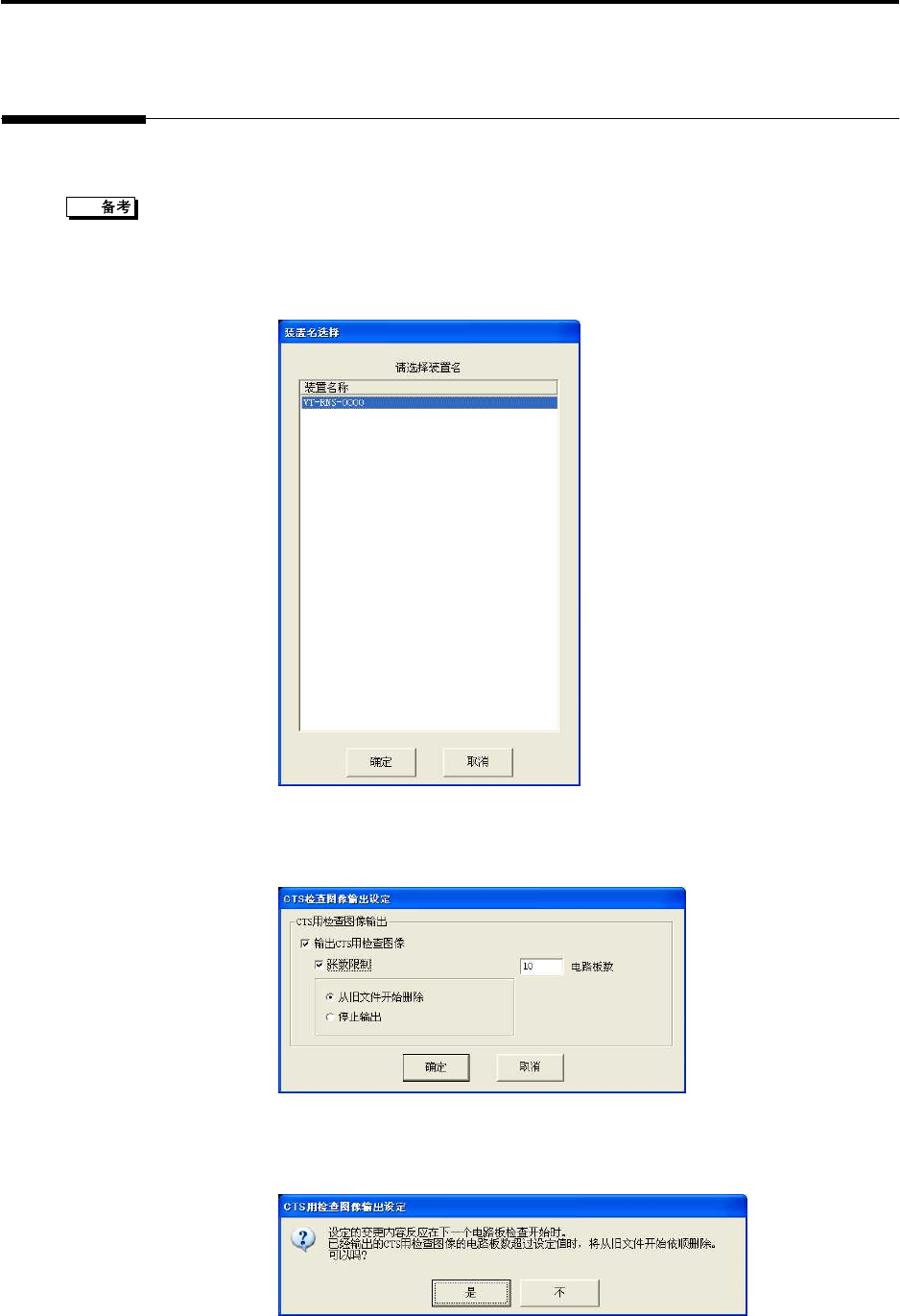

2.9 设定检查图像输出
进行 CTS 用检查图像输出的设定。
连接 VT-RNS-pt 时，不能操作检查图像输出设定。
1.
在菜单条中选择［选项］
-
［
CTS
用检查图像输出设定］。
2.
显示［装置名选择］对话窗。
3.
单击输出
CTS
用检查图像的装置名，使其反转显示。
单击［确定］按钮。
4.
显示［
CTS
用检查输出设定］对话窗。
5.
CTS 用检查图像输出可对输出的枚数进行限制。勾选［枚数限制］的情
况下，作为达到限制数时的动作，请选择删除旧的数据，或停止图像输
出。单击［确定］按钮。
5.
单击［是］使设定生效。
操作顺序

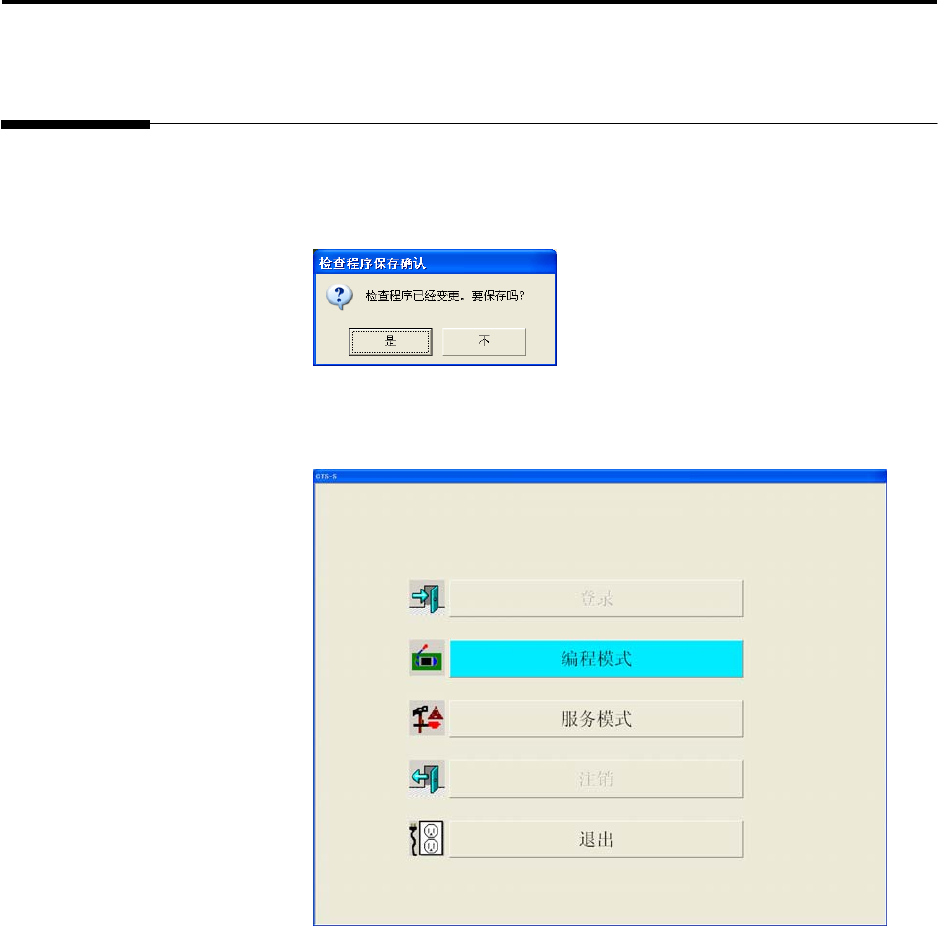

2.10 结束编程模式
2-89
2.10 结束编程模式
结束编程模式。
1.
从菜单栏选择［文件］―［结束编程模式］。
变更检查程序，尚未保存时显示保存确认的信息。
・ 在此单击［不］，则不保存检查程序，结束编程模式。以后的操作与
［是］时相同。
显示主菜单。
操作顺序
3-1
第 章
3
以服务模式设定
3.1 起动服务模式 ........................... 3-2
3.2 设定密码 ............................... 3-3
3.3 设定日历 ............................... 3-5
3.4 设定 CTS 用检验图像文件夹 ............... 3-6
3.5 画面界限设定 ........................... 3-7
3.6 系统设定 ............................... 3-8
3.7 文件夹、网络设定 ....................... 3-9
3.8 版本管理 .............................. 3-10
3.8.1 检查程序 ........................... 3-10
3.8.2 元件库 ............................. 3-12
3.9 结束服务模式 .......................... 3-14
