第 2 章 检查程序的制作
2-18
2.
进行检查程序的初始设定。
起始位置
选择检查程序的保存位置。
本地是指正在作业的装置的硬盘。网络是指所连接的服务器。网络的
连接目标在服务模式中设定。
名称
使用半角英文数字或记号，在半角 24 文字以内输入要登录的电路板名
称。。
能够使用的记号 ! # $ % & ' ( ) - = ^
~
@ ［ { + } ］ _
正反面
选择检查电路板的正反面。
3.
单击［确定］。

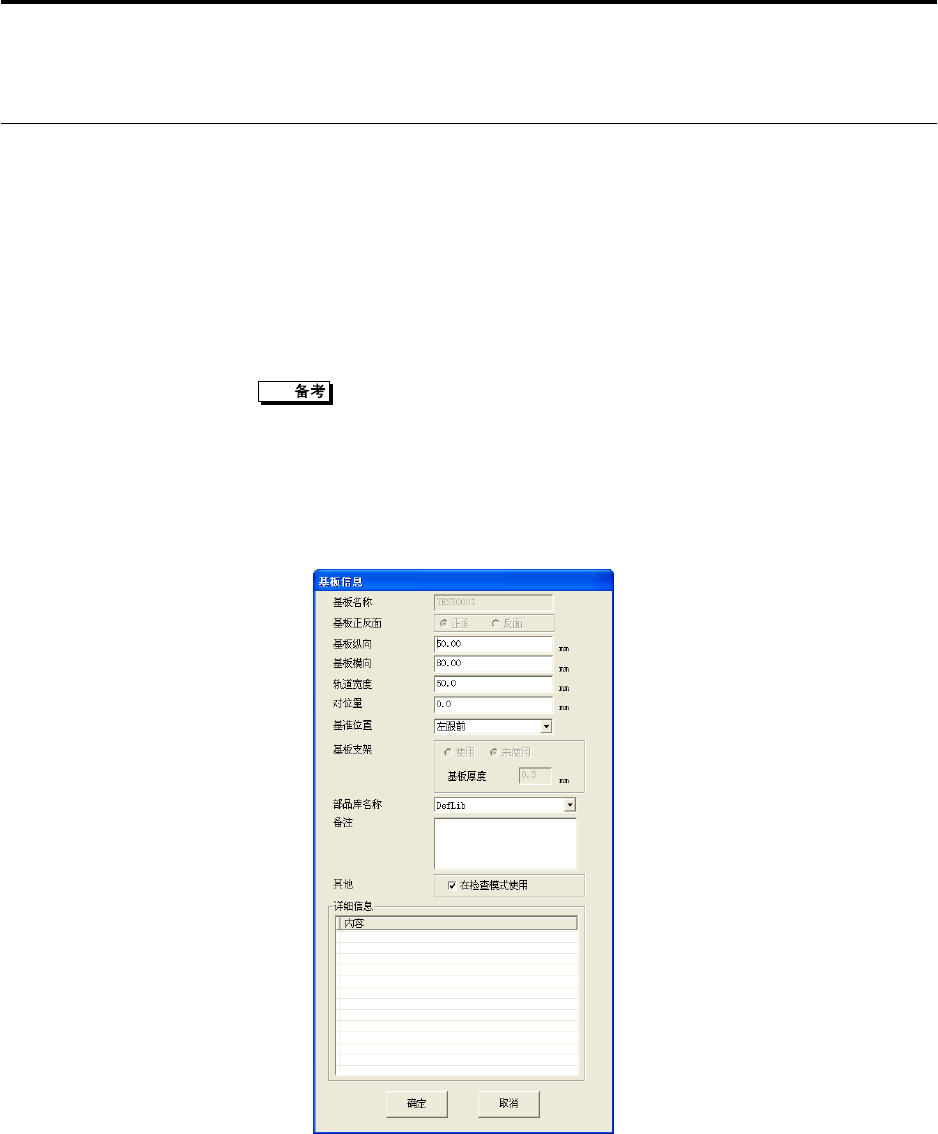

显示「电路板信息」对话窗。
・ 在此单击［取消］，则返回「新建检查程序」对话窗。
2.3 打开检查程序
2-19
4.
从键盘输入检查程序的各元素。
电路板纵向
输入电路板的纵向尺寸。
电路板横向
输入电路板的横向尺寸。
轨道宽度
输入轨道的宽度。
设定为：横条宽度＝电路板长度＋夹紧量
夹紧量
输入电路板的夹紧量。通常设定为 0.5mm。
标准位置
选择标准位置。从左侧或右侧的任何一边选择。
元件库名称
选择使用的元件库。
用以前的版本制作的元件库，如未作版本更新处理，则不能使用。选择了
用以前的版本制作的元件库，单击［确定］时，显示下面的错误信息。
单击［OK］。回到编程的初始菜单。
升级元件库时，请参阅 P.3-10「3.8 版本管理」。
备注
在 32 文字以内进行输入。
其他
检查模式中使用时单击打上
标记。检查模式的程序选择画面中仅
显示打上
标记的程序。
5.
单击［确定］。
电
路
板
长
度
电路板宽度
轨
道
宽
度
外形夹紧量
合计大约 0.5mm
轨道
间隔
第 2 章 检查程序的制作
2-20
2.3.2 修正既存的检查程序
修正保存中的检查程序时，按以下的顺序读入检查程序。
1.
从编程初始菜单单击［打开检查程序］。
显示「检查程序选择」对话窗。
・ 在此单击［取消］，则返回编程的初始菜单。
检查程序一览
操作顺序
