2.4 制作检查程序
2-61
有关标准
CAD
的格式化
本文件是由电路板信息和元件信息所组成的。
文件需要一个电路板各对应 1 个文件。而且文件内数据全部需使用 ASCII 文本格式。各行的末尾处设
为换行（CR）。
(1)可以使用的文字
电路板名称、元件名称、元件产品编号只能使用半角,且只能使用如下字符∶
- 字母（无大写小写区别）
- 数字
- 如下 20 个字符
! # $ % & ' ( ) + - = @ [ ] ^ _ ` { } ~
另外，老机型可以使用的如下字符将不能再使用。
“ \ | ; : * , < . > / ?
CAD 数据文件（欧姆龙标准格式化）
1:电路板名称
2:电路板各元素（电路板位置、锁定方向、对位方法）
3:电路板尺寸（纵向、横向）
4:轨道的宽度
元件信息 1（Ｘ坐标、Ｙ坐标、元件安装角度、元件名称、元件产品编号）
元件信息 2（Ｘ坐标、Ｙ坐标、元件安装角度、元件名称、元件产品编号）
…
元件信息 n（Ｘ坐标、Ｙ坐标、元件安装角度、元件名称、元件产品编号）
每行开头的文字（“1：”等）必须用半角输入。
第１～４行（电路板信息）在“1：”后面输入电路板名称。
在“2：”后面输入电路板各元素。
在“3：”后面输入电路板尺寸。
在“4：”后面输入轨道的宽度。
第５行是空白行(仅换行)，可忽略。
第６行以后(元件信息) 输入所有元件的元件信息。
第 2 章 检查程序的制作
2-62

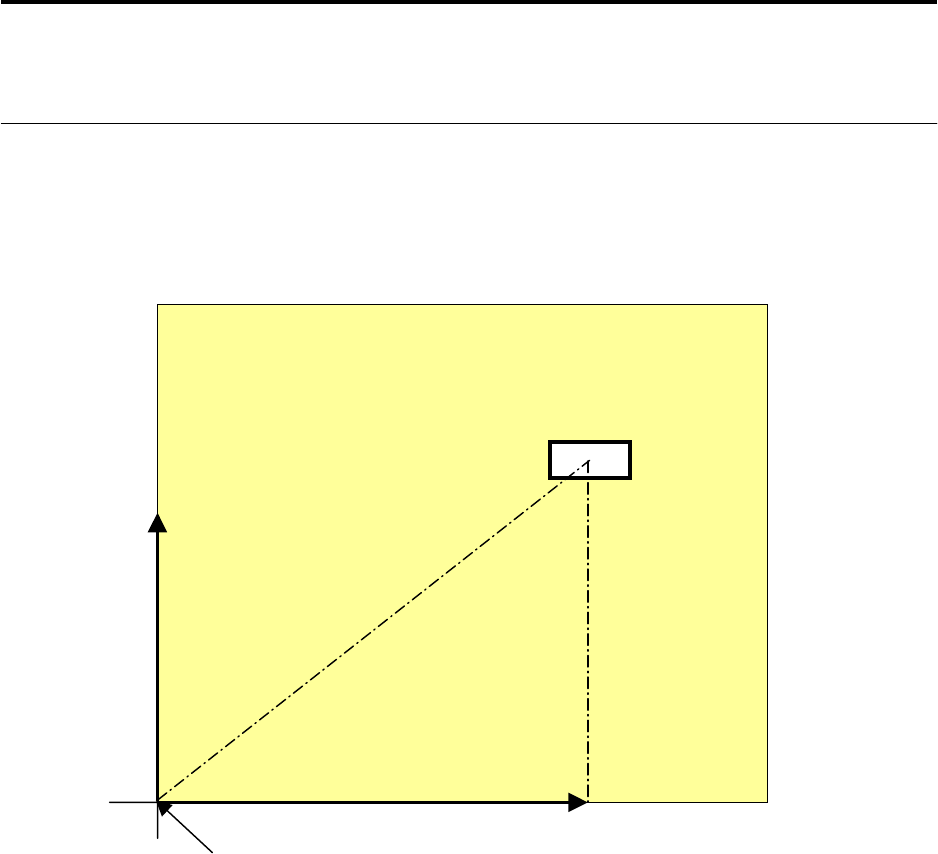

(2)有关检查数据的坐标
有关检查数据内的元件坐标，以前基准、左锁定举例说明。
电路板原点
是元件坐标的原点。通过电路板位置（前面／里面）、以锁定方向进行设定。
「外形固定」在电路板的一角。
上图例的电路板原点为电路板的跟前、左面。
*VT-RNS-pt 的电路板原点为电路板的跟前、左面。
坐标的极性
横向用 X 轴、纵向用Ｙ轴表示。各轴在表示如下方向上极性为正（＋）。
Ｘ轴：左→右
Ｙ轴：里面→前面
如上图例，因元件 1 位于电路板原点的内右，所以 X 轴为正（＋）坐标、Y 轴为负（－）坐标。
＋
－
Ｘ轴
Ｙ轴
电路板原点
电路板左面
电路板右面
电路板里面
电路板前面
2.4 制作检查程序
2-63
(3) 电路板信息
*在 VT-RNS-pt 中，在进行检查程序编辑时手工输入电路板信息。
虽然不使用 CAD 数据的信息,但需核对格式是否正确，因此格式需正确编辑。
输入电路板名称等电路板信息。各行的开头必须使用半角的“１：”～“４：”的任意字符。各行或
所有行可以省略。
电路板名称
电路板的名称。
• “１：”＋左对齐 16 个字符
• 字符数不足 16 个时，用空格（20h）填充。
如：KEITAIDENWA□□□□□
电路板各元素
基准位置、锁定方向、对位方法分别用各 1 个字符表示。
• “２：”＋3 字符
• 基准位置 前面基准：“Ｆ” 里面基准：“Ｒ”
• 锁定方向 左侧锁定：“Ｌ” 右侧锁定：“Ｒ”
• 对位方法 外形固定：“Ｓ”
：2:FLS（前面基准、左侧锁定、外形固定）
※ 在 VT-RNS-pt 中为前面基准、左侧锁定、外形固定。
电路板尺寸
电路板纵向、横向的尺寸。纵向为与电路板的搬送方向成直角的方向，横向为与电路板的搬送方向相
同的方向。
• “３：”＋右对齐各 5 个字符
• 字符数不足 5 个时,用空格（20h）或“０”（30h）填充。
• 数据单位为 0.1mm
例：3:0250003300（纵向 250mm、横向 330mm）
轨道宽度
输送带轨道的宽度
• “４：”＋右对齐 5 个字符
• 字符不足 5 个时,用空格（20h）或“０”（30h）填充。
• 数据单位为 0.1mm
例：4:02510（宽度 251mm）
※在 VT-RNS-pt 中输入电路板横向尺寸。
