2.6 修正参数
2-81
2.6.2 修正颜色参数
(1) 使用颜色笔进行设定
1.
在检查基准设定中，单击要显示的颜色参数的设定值。
显示所选择的颜色参数。
2.

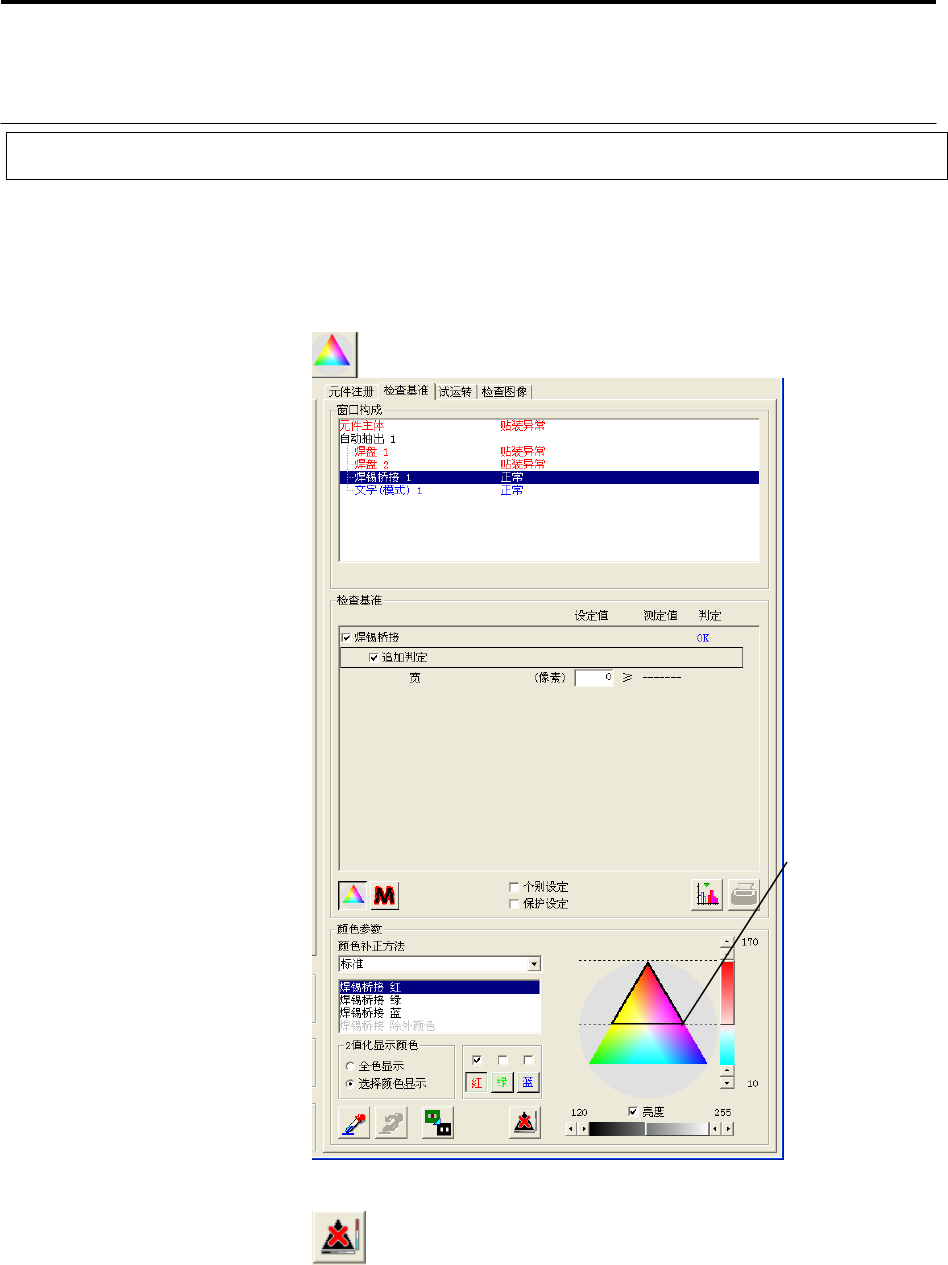

单击（颜色参数）。
（图为 VT-RNS-S 的画面）
3.
单击（清除）。
窗口内的所有颜色均为不抽出状态。
清除后，颜色参数图像的图形变黑。
操作顺序
颜色参数
图像图形
第 2 章 检查程序的制作
2-82
4.

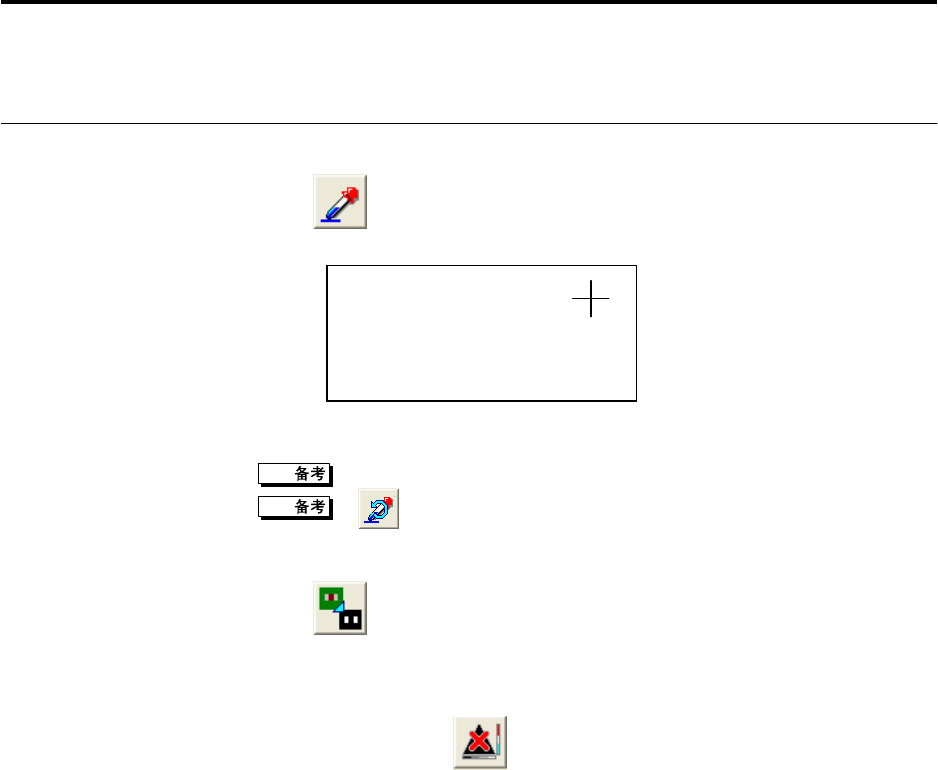

单击（颜色笔）。
电路板图像中显示十字光标。
十字光标右击，能够从 1x1、3x3、7x7 的 3 种像素数中作选择。
单击（undo），能够最多４次撤回颜色笔的操作。
5.
单击要抽出的区域。
6.
单击（２值化）。
4. 中抽出的区域以白色显示。
7.
重复
3
～
5
的步骤，设定要抽出的区域。
取色过度时单击
（清除），回到没有作任何抽出的状态，再一次重
新抽出。
颜色参数的设定中，按如下所示，能够变换图像显示效果。
颜色补正方法
根据窗口的种类，选择项目不同。
标准 按原样显示从照相机传来的图像。
强调颜色 强调颜色配合作显示。
强调明亮度 强调明亮度作显示。
2 值化显示颜色
全部颜色显示 包含除外颜色在内，对所有颜色 2 值化显示。
选择的颜色显示 仅对选择的颜色 2 值値化显示。
2.6 修正参数
2-83
(2) 变更度数作设定
1.
在检查基准设定中单击要显示的颜色参数设定值。
2.
单击（颜色参数）。
（图为 VT-RNS-S 的画面）
3.

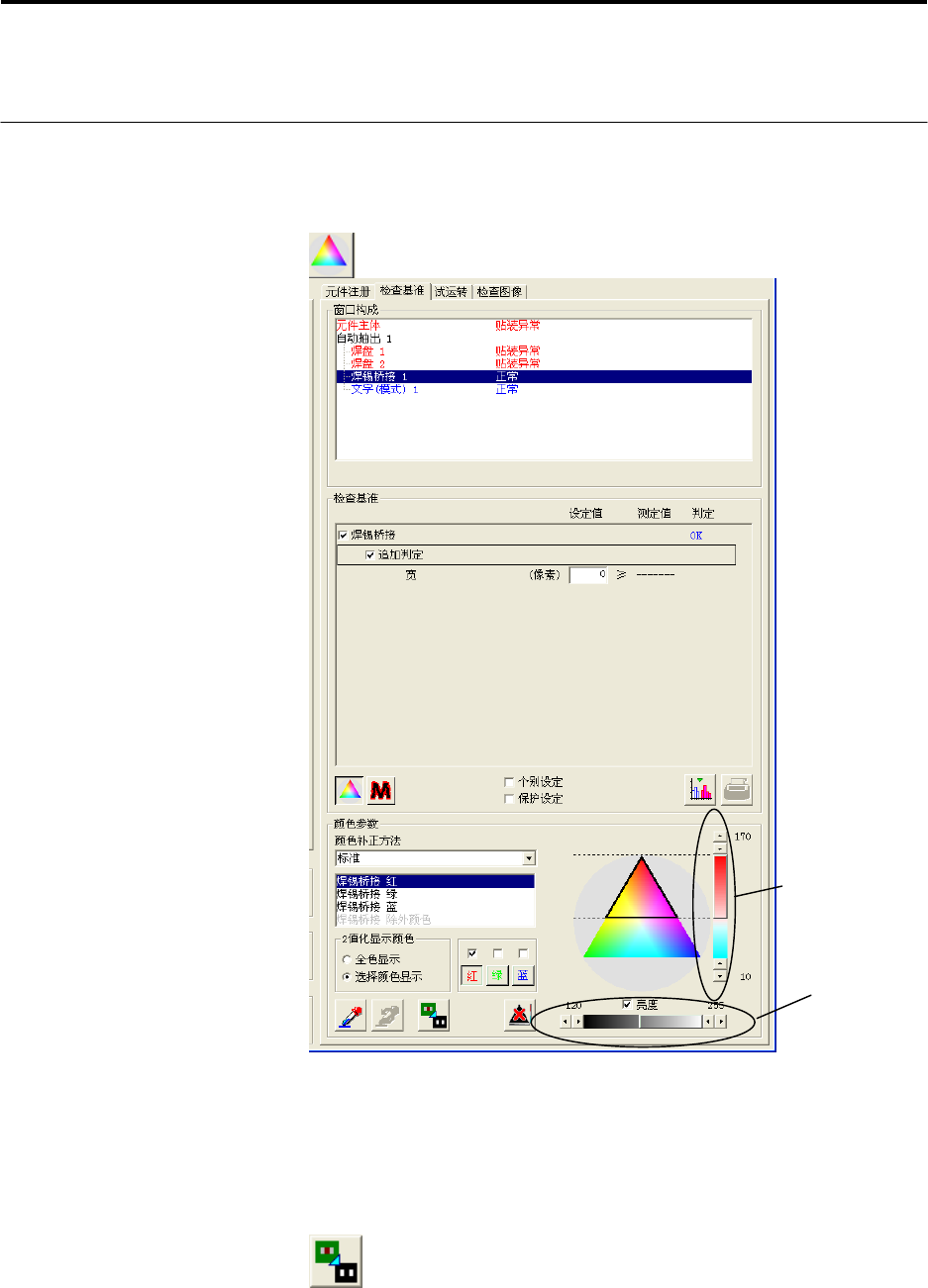

修正抽出颜色设定的度数。单击设定颜色的箭头按钮，或拖带滚动条。
4.
修正抽出明亮度设定的度数。单击设定明亮度的箭头按钮，或拖带滚动
条。
5.
单击（２值化）。
根据
2.3.的设定，已抽出的区域以白色显示。
6.
重复
2
～
4
的步骤，设定要抽出的区域。
操作顺序
颜色设定
明亮度设定
