2.6 修 正参数 2-81 2.6.2 修正颜色参数 (1) 使用颜色笔进行设定 1. 在检查基准设定中，单击要显示的颜 色参数的设定值。 显示所选择的颜色参数。 2. 单击（颜色参数）。 （图为 VT-RNS-S 的画面） 3. 单击（清除）。 窗口内的所有颜色均为不抽出状态。 清除后，颜色参数图像的图形变黑。 操作顺序 颜色参数 图像图形
第 2 章 检查程序的制作
2-80
2.6 修正参数
对参数修正顺序进行说明。
2.6.1 修正检查基准
1.
在「窗口构成」栏中，单击要修正的窗口名。

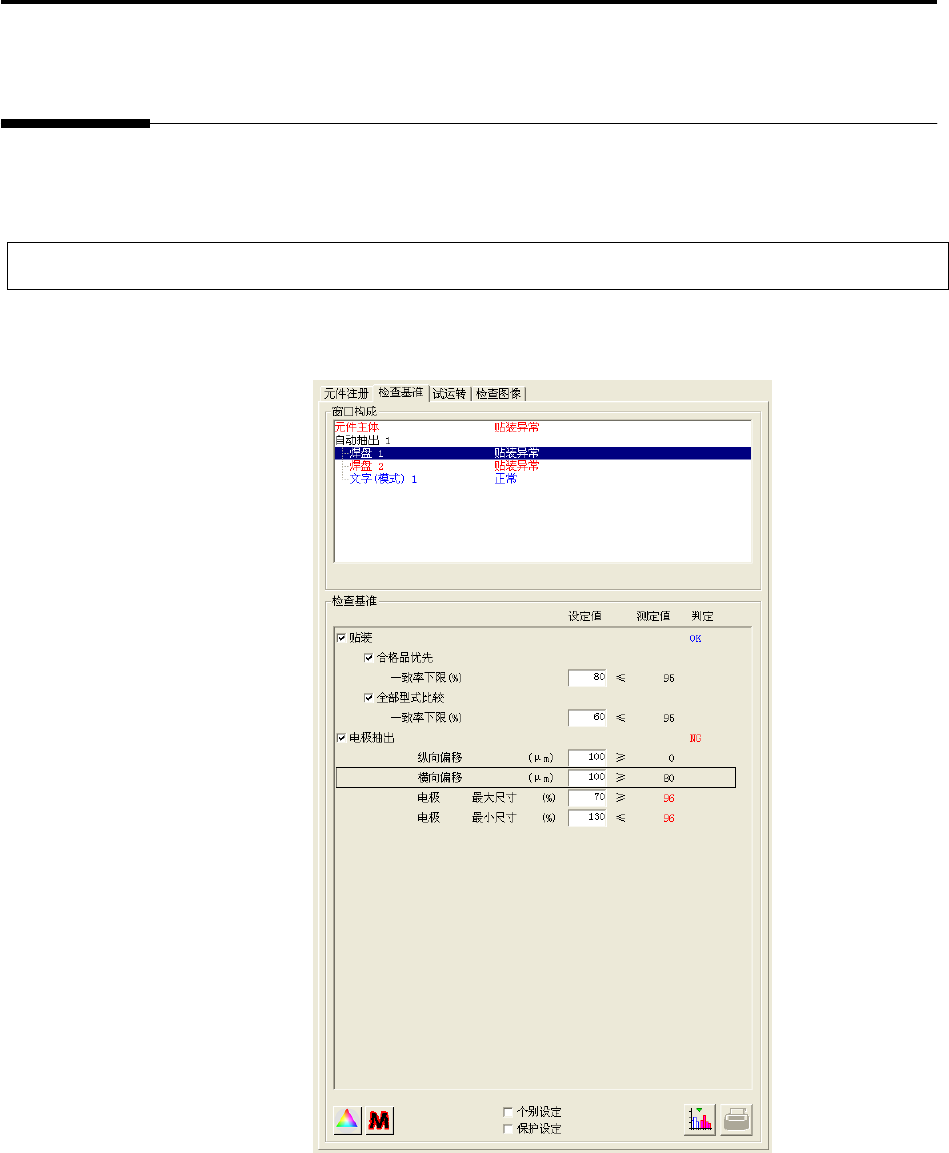

显示所选择位置的检查基准设定。
（图为 VT-RNS-S 的画面）
2.
单击要修正的设定值的输入栏，变更数值。
设定值
现在对元件设定的检查基准的设定值。
测定值
试验中测定的数值。成为不合格（NG）的部位以红色显示。
操作顺序
2.6 修正参数
2-81
2.6.2 修正颜色参数
(1) 使用颜色笔进行设定
1.
在检查基准设定中，单击要显示的颜色参数的设定值。
显示所选择的颜色参数。
2.
单击（颜色参数）。
（图为 VT-RNS-S 的画面）
3.
单击（清除）。
窗口内的所有颜色均为不抽出状态。
清除后，颜色参数图像的图形变黑。
操作顺序
颜色参数
图像图形
第 2 章 检查程序的制作
2-82
4.
单击（颜色笔）。
电路板图像中显示十字光标。
十字光标右击，能够从 1x1、3x3、7x7 的 3 种像素数中作选择。
单击（undo），能够最多４次撤回颜色笔的操作。
5.
单击要抽出的区域。
6.
单击（２值化）。
4. 中抽出的区域以白色显示。
7.
重复
3
～
5
的步骤，设定要抽出的区域。
取色过度时单击
（清除），回到没有作任何抽出的状态，再一次重
新抽出。
颜色参数的设定中，按如下所示，能够变换图像显示效果。
颜色补正方法
根据窗口的种类，选择项目不同。
标准 按原样显示从照相机传来的图像。
强调颜色 强调颜色配合作显示。
强调明亮度 强调明亮度作显示。
2 值化显示颜色
全部颜色显示 包含除外颜色在内，对所有颜色 2 值化显示。
选择的颜色显示 仅对选择的颜色 2 值値化显示。
