2.4 制作检查程序 2-67 ① 通过比率设定，将检查窗口的种类划分为 属于 IC 元件还是属于普通元件。 ② 通过像素设定，对从检查窗口到抽出窗口 的边缘进行设定。 ③ 划分 IC 元件及普通元件的元件种。 ④ 可对 IC 元件及普通元件的元件种数进行选择。 （IC 元件及普通元件的各元件种有１～ ６可供选择。 ） ⑤ 以检查领域的短边尺寸进行元件种的划分 。 ⑥ 通过单击按钮，可选择元件库的元件种。 ⑦ 开始检查程序的制作。 ⑧ …
第 2 章 检查程序的制作
2-66
2.4.9 从 Gerber 数据制作程序(VT-RNS-pt(P)型)
以 Gerber 数据为源，可在电路板上进行元件窗口的粘贴。
此功能仅在 VT-RNS-pt的P型上有效。
请准备已转换为 OMRON Gerber 数据的 Gerber 数据。OMRON Gerber 数据制作方法请参考「VT-RNS
StandardGerber 操作手册」。
Gerber 数据的存贮场所的设定请参考 P3-9「3.7 文件夹、网络设定」。
1.
单击元件注册栏的 （
Gerber
）。
画面将变为如下。
① ②
③
④
⑥
⑤
⑧ ⑨
⑦
操作手順
2.4 制作检查程序
2-67
① 通过比率设定，将检查窗口的种类划分为属于 IC 元件还是属于普通元件。
② 通过像素设定，对从检查窗口到抽出窗口的边缘进行设定。
③ 划分 IC 元件及普通元件的元件种。
④ 可对 IC 元件及普通元件的元件种数进行选择。
（IC 元件及普通元件的各元件种有１～６可供选择。）
⑤ 以检查领域的短边尺寸进行元件种的划分。
⑥ 通过单击按钮，可选择元件库的元件种。
⑦ 开始检查程序的制作。
⑧ 进行检查程序的移动。
⑨ 进行检查程序的回转及镜像变换。
2.
进行元件种的划分。通过③④，对
IC
及普通元件都可进行最大
6
个种
类的划分。将元件种数设定为２以上时，在文本框中输入短边尺寸的范
围。
元件种
的划分指的是通过屏蔽开口部尺寸，对所使用的
元件种
进行区分。
3.

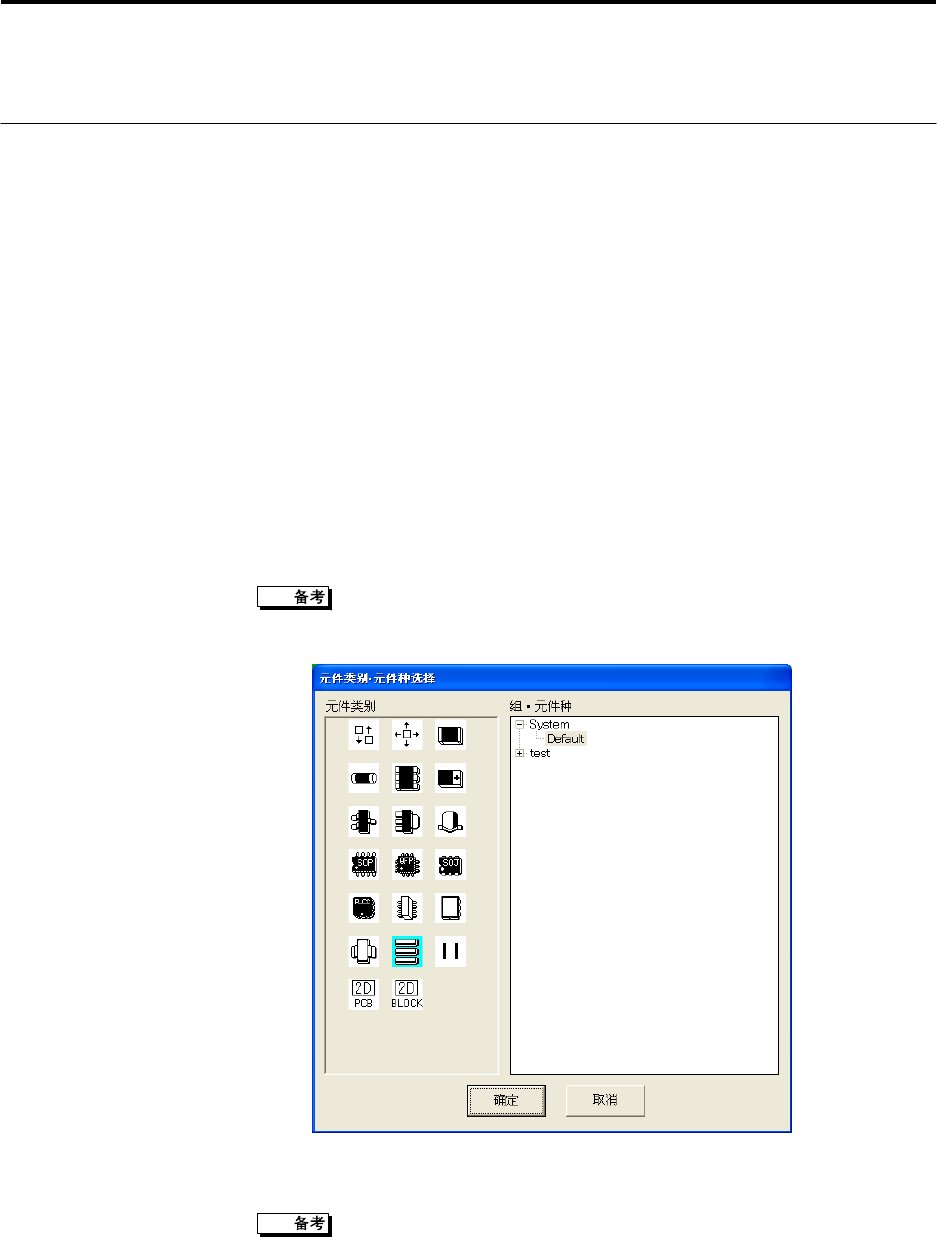

单击⑥按钮。显示「元件类、元件种选择」对话窗。
（图为 VT-RNS-pt(P)的画面）
4.
选择要链接的元件种，单击
[
确定
]
。
可链接的元件类仅为屏蔽元件。
第 2 章 检查程序的制作
2-68
5.
单击⑦的
[
制作
]

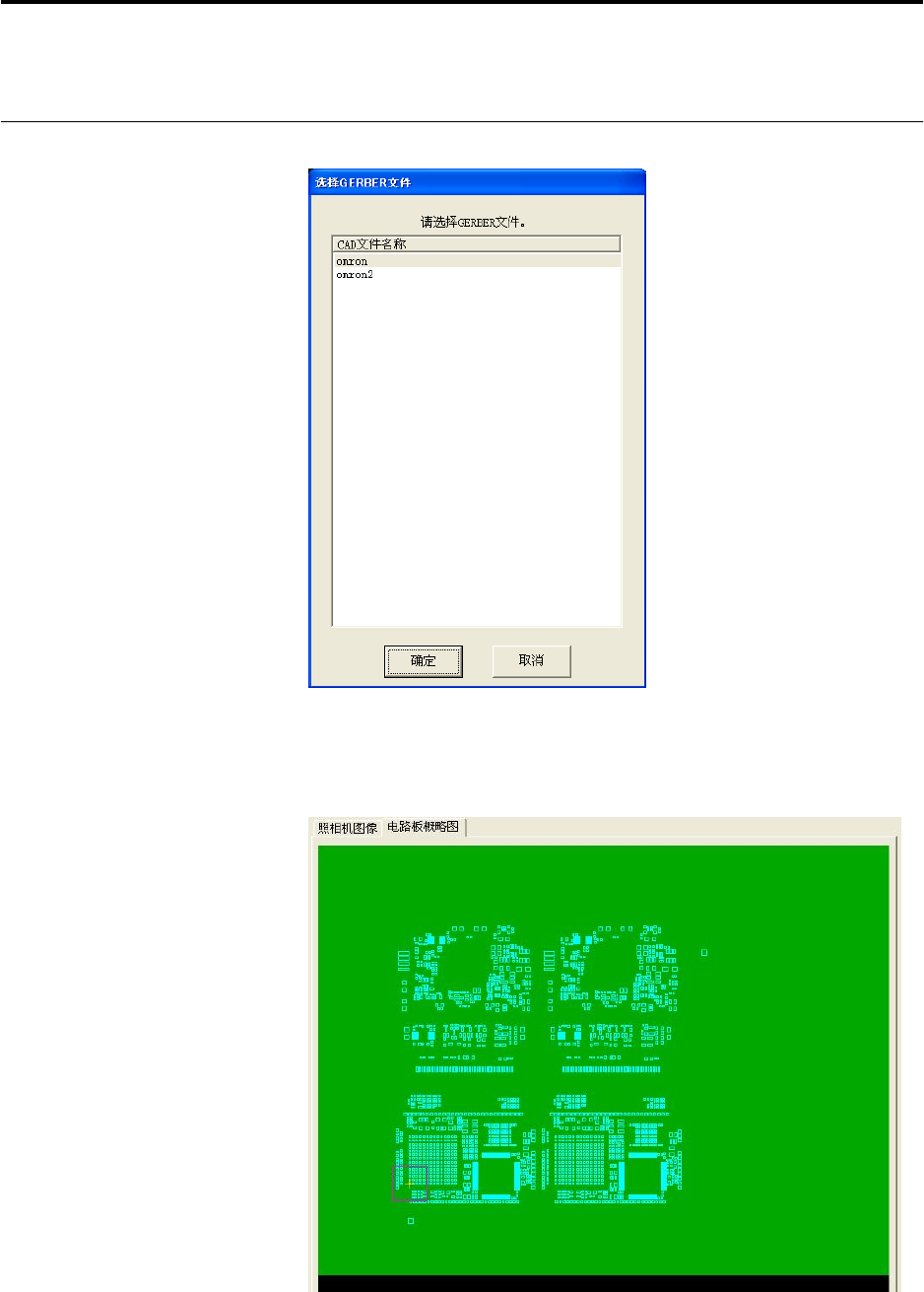

，显示「
Gerber
文件选择」对话窗。
6.
单击要使用的
Gerber
文件，使其翻转显示。
单击[确定]。执行检查程序的制作。
7.
用鼠标单击
[
电路板概略图
]
，在画面上显示制作的检查程序的概略图。
