第 2 章 检查程序的制作 2-10 2.1.3 指令的机能一览 对主要的指令按钮及其机能进行说明 。 平常显示 移动条件选择 设定移动元件的焦点的条件。 从所有元件类别、 同样元件种、 同样元件类别中选择。 最前面的元件 将焦点移动到检查程序所粘贴的最前面的元件。请预先设定移动条件。 前一个元件 将焦点移动到前一个元件。 聚焦的顺序为粘贴元件时的顺序。 请预先设定移动条件。 下一个元件 将焦点移动到下一个元件。 聚焦的顺序为粘贴元…
2.1 编程模式的基础知识
2-9

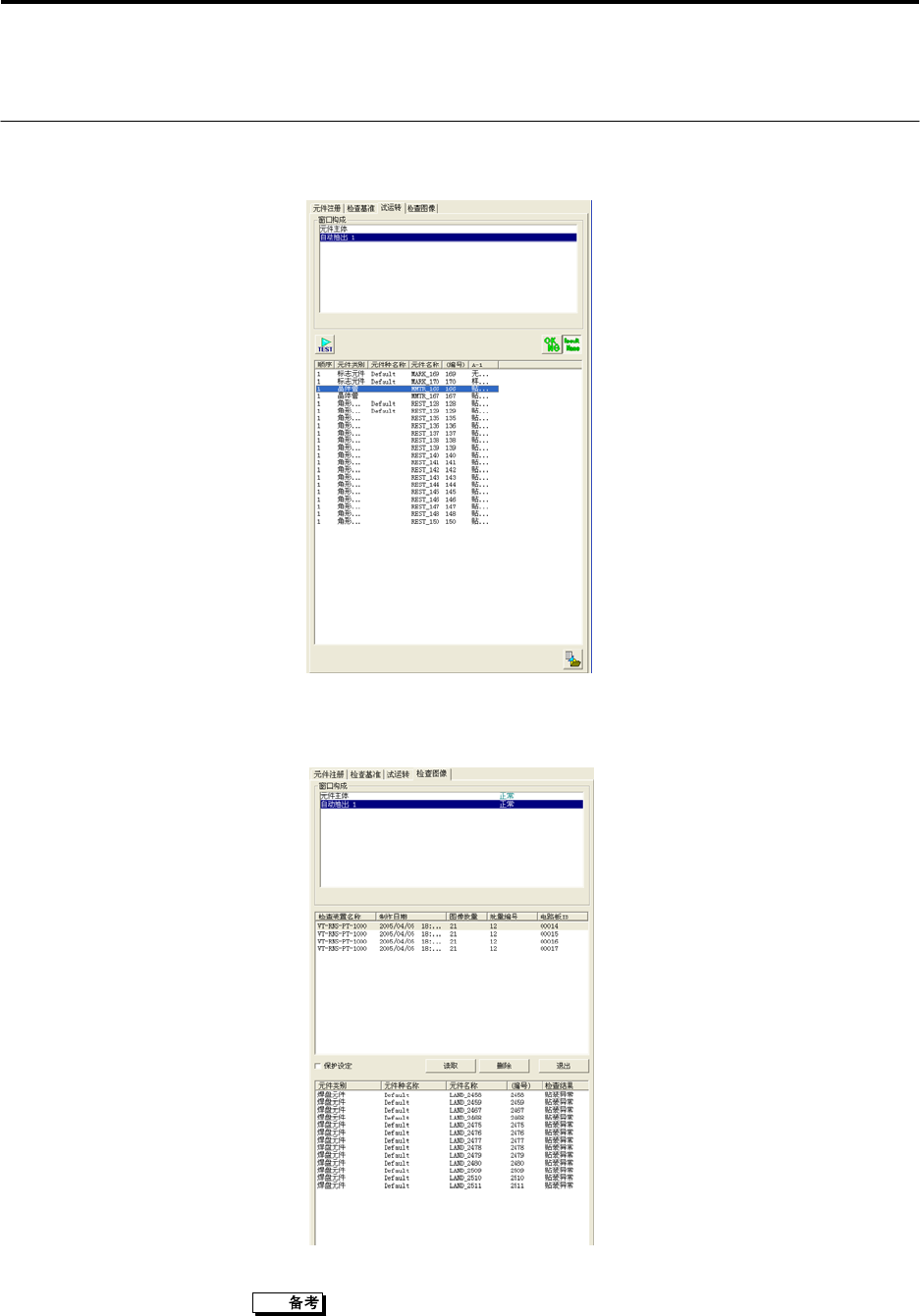

试运转显示选项卡
显示执行试运转后的判定结果。
检查图像显示选项卡
读入检查图像，显示一览。
为了读入检查图像，请在 VT-RNS 服务模式的 P4-14「4.5 检查时输出的设
定」中指定检查图像的输出目标后，以检查模式检查电路板
第 2 章 检查程序的制作
2-10

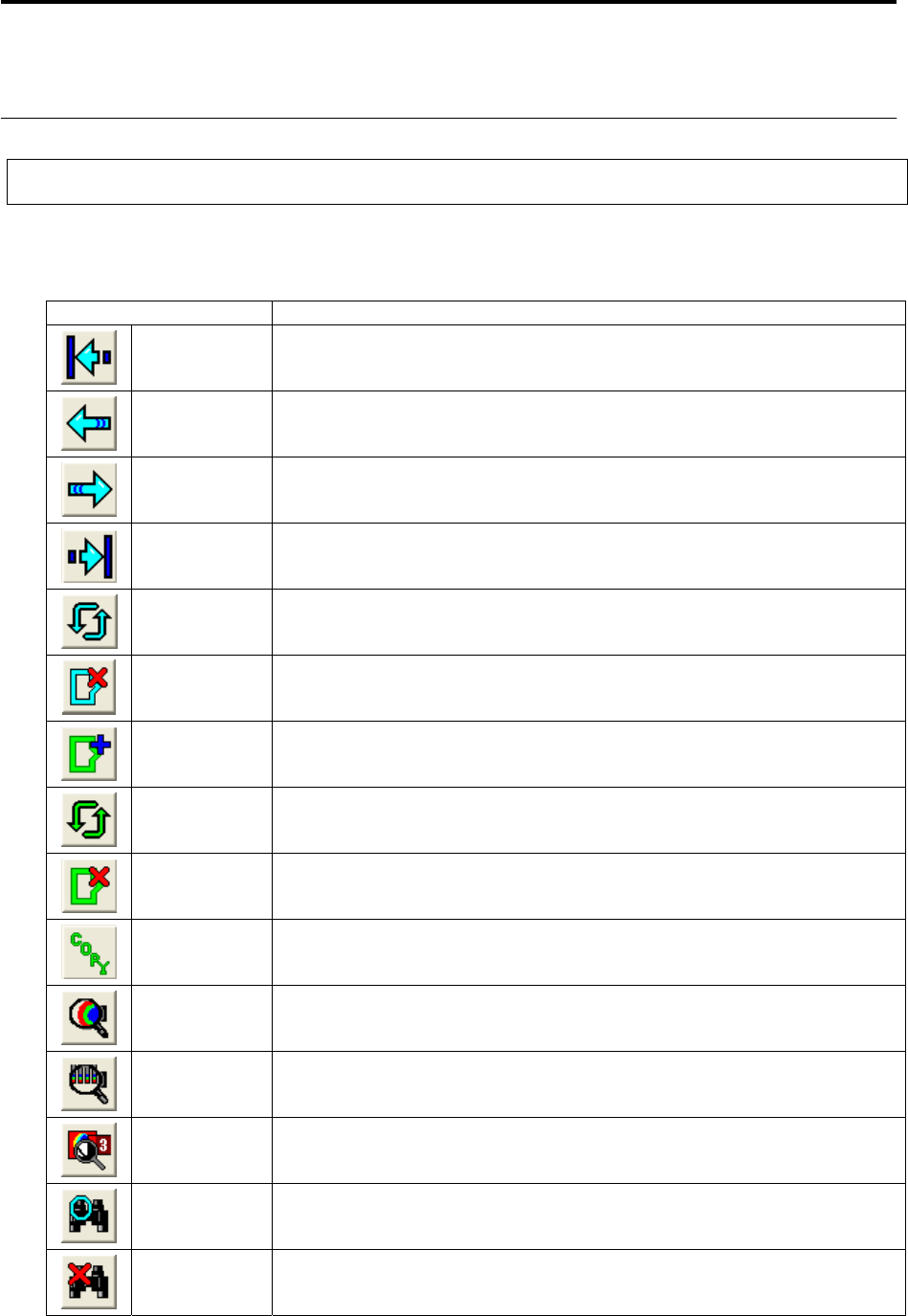

2.1.3 指令的机能一览
对主要的指令按钮及其机能进行说明。
平常显示
移动条件选择
设定移动元件的焦点的条件。从所有元件类别、同样元件种、同样元件类别中选择。
最前面的元件 将焦点移动到检查程序所粘贴的最前面的元件。请预先设定移动条件。
前一个元件
将焦点移动到前一个元件。聚焦的顺序为粘贴元件时的顺序。请预先设定移动条件。
下一个元件
将焦点移动到下一个元件。聚焦的顺序为粘贴元件时的顺序。请预先设定移动条件。
最后的元件
将焦点移动到检查程序所粘贴的最后的元件。请预先设定移动条件。
元件旋转
将聚焦中的元件按 90 度单位旋转。将其旋转时，请对焦于元件主体窗口。
元件删除
删除聚焦中的元件。
窗口追加
将指定种类的窗口追加到元件内。
窗口旋转
将已对焦的窗口按 90 度单位旋转。有的窗口不能旋转。
窗口删除
删除已对焦的窗口。
复制
将已对焦的窗口尺寸、位置、检查基准、颜色参数复制到已设定复制位置条件的窗口中。
元件试验
仅对聚焦中的元件作试验。
窗口试验
仅对聚焦中的窗口作试验。
（能够使用于 IC 以及通用元件。）
结果图像显示
对试验前的窗口显示和试验后的结果图像显示作切换。
搜寻合格元件
搜寻显示判定为合格（良品）的元件。
搜寻不合格元件
搜寻显示判定为不合格（不良品）的元件。
2.1 编程模式的基础知识
2-11
直方图数据制作
获取同样元件种中所粘贴的元件测定值的统计。
元件种
覆盖保存
覆盖更改后的元件种并登录。
元件种
另取名保存
将更改后的元件种另取名登录。
替换指定的元件
种的所有元件
对于聚焦中的元件属相同元件种的所有元件，替换为登录在元件库中的状态。
获取简略图
获取聚焦中的元件种的简略图像。
保存 覆盖保存制作中的检查程序的内容。
元件注册
CAD 可通过读取 CAD 数据文件，根据 CAD 数据上元件的布局，将元件粘贴在电路板上。
粘贴 将指定元件种的元件粘贴到电路板。单击后电路板图像中央显示元件的窗口。
连续粘贴
将指定元件种的元件连续粘贴到电路板。单击［连续粘贴］，反转状态下在电路板
图像上双击，则在该位置上显示元件的 1 个窗口。
继续在电路板图像上双击，显示元件的第 2 个窗口。
单击电路板图像以外部位，或再次单击［连续粘贴］，则按钮复原，不能进行连续
粘贴。
分组追加 追加新的分组。
名称变更 变更指定的分组或元件种的名称。
移动 将指定的元件种移动到其他分组。
复制 复制选择中的元件种。
删除 删除选择中的元件种。删除分组后，其中的元件种也被删除。
