2.4 制作检查程序 2-65 元件安装角度 元件的安装角度 • 右对齐各 3 个字符 • 字符数不足 3 个时,用空格（20h） 或用“０”（30h）填充。 • 有效的数据为 000～3 60 元件名称 用户定义的元件名称（在检查数据中 按字符处理） • 左对齐 10 个字符 • 字符数不足 10 个时,用空格（20h） 填充。 如：R1608□□□□□ 元件产品编号 与元件库相链接时使用。 • 左对齐 16 个字符 • 不足 16 …
第 2 章 检查程序的制作
2-64
(4)元件信息
1 个元件的信息由 1 行构成。
Ｘ坐标 Ｙ坐标 安装元件 元件名称 元件产品编号
6 字符 6 字符 3 字符 10 字符 16 字符
Ｘ坐标、Ｙ坐标
将基准位置设为原点的元件安装的坐标
（正“＋”：Ｘ轴为左→右、Ｙ轴为里面→前面）
• 右对齐 6 个字符（字符数不满 6 个时用空格（20h）或“０”（30h）填充）
• 数据单位为 0.01mm
• 负“－”的坐标，在开头前加负号。
如：330mm → 033000 -85.5mm → -08550
根据基准位置、锁定方向、对位方法所设定的电路板原点的位置及坐标的极性如下图所示。（虚线的
箭头线表示负“－”极性） （仅外形固定）
「外形固定」电路板原点 「外形固定」电路板原点
「外形固定」电路板原点
「
外形固定」电路板原点
里面基准、左锁定
前面基准、左锁定
里面基准、右锁定
前面基准、右锁定
+X
-X
+X
-X
+Y
+Y
-Y
-Y
2.4 制作检查程序
2-65
元件安装角度
元件的安装角度
• 右对齐各 3 个字符
• 字符数不足 3 个时,用空格（20h）或用“０”（30h）填充。
• 有效的数据为 000～360
元件名称
用户定义的元件名称（在检查数据中按字符处理）
• 左对齐 10 个字符
• 字符数不足 10 个时,用空格（20h）填充。
如：R1608□□□□□
元件产品编号
与元件库相链接时使用。
• 左对齐 16 个字符
• 不足 16 个字符时用空格（20h）填充。
如：CHIP1608□□□□□□□□
第 2 章 检查程序的制作
2-66

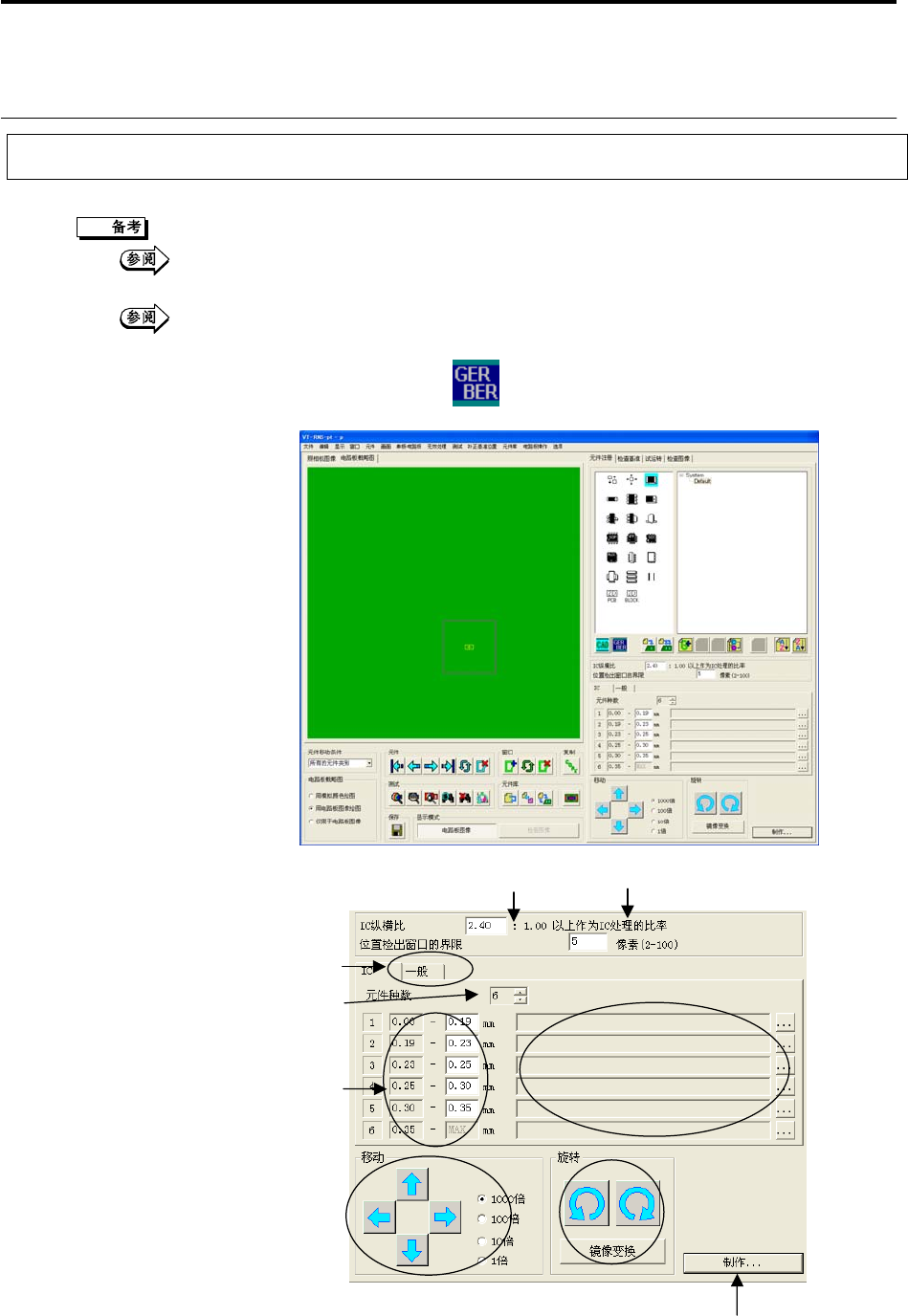

2.4.9 从 Gerber 数据制作程序(VT-RNS-pt(P)型)
以 Gerber 数据为源，可在电路板上进行元件窗口的粘贴。
此功能仅在 VT-RNS-pt的P型上有效。
请准备已转换为 OMRON Gerber 数据的 Gerber 数据。OMRON Gerber 数据制作方法请参考「VT-RNS
StandardGerber 操作手册」。
Gerber 数据的存贮场所的设定请参考 P3-9「3.7 文件夹、网络设定」。
1.
单击元件注册栏的 （
Gerber
）。
画面将变为如下。
① ②
③
④
⑥
⑤
⑧ ⑨
⑦
操作手順
