3.5 画面界限设定
3-7

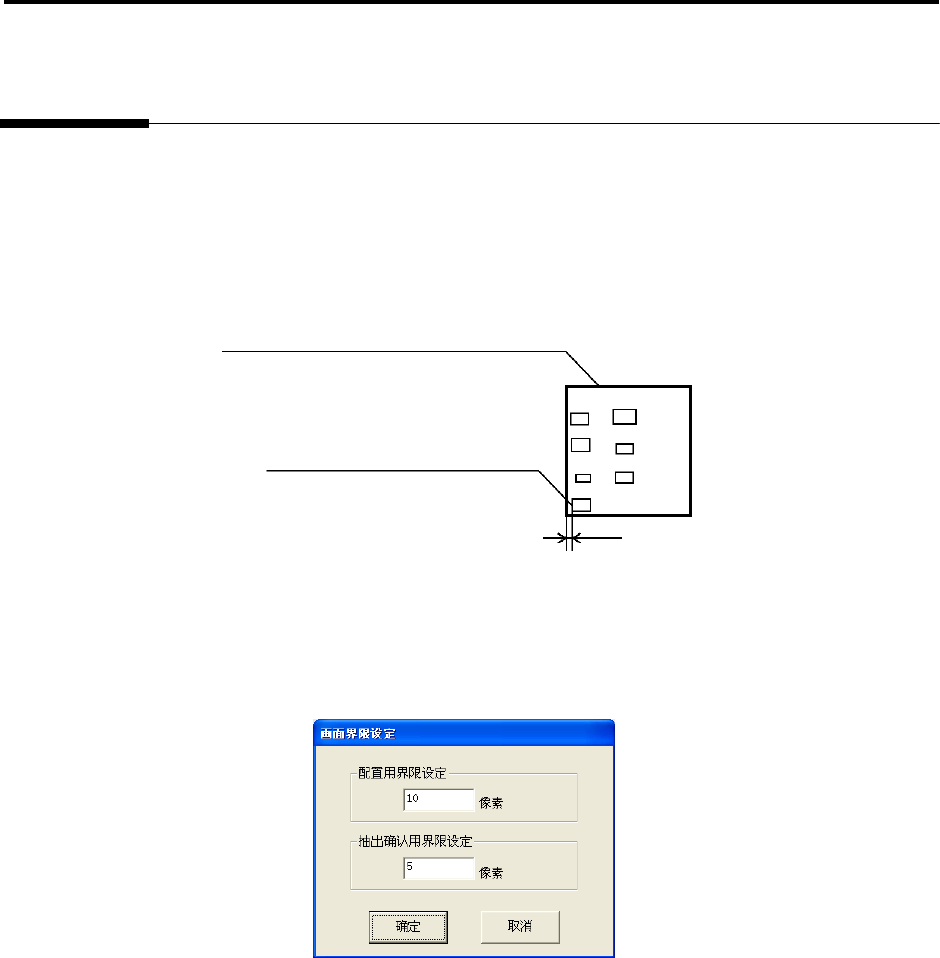

3.5 画面界限设定
执行自动追加、自动配置时，系统将从画面边缘到元件窗口间距离的最小像素数设定为「配置用界限」。
对于新追加元件窗口,或者移动或变更尺寸的元件窗口,在确认能否收入既存画面时,从画面边缘开始
是否需要若干像素以上的间隙，作为「抽出确认用界限」被设定。检查确认是否抽出，将在执行试运
转时或保存检查程序时自动进行。
通常，设定「配置用界限」的数值要比「抽出确认用界限」大。
1.
在服务模式的环境设定菜单中单击［画面界限设定］。显示「画面界限
设定」对话窗。
2.
设定界限。
◆ 配置用界限设定
输入从画面边缘到元件窗口间距离的最小像素数。在执行自动追加、
自动配置时以此界限为基准进行配置。
◆ 抽出确认用界限设定
输入在追加、移动元件或变更元件尺寸时从画面边缘到元件窗口间距
离的最小像素数。在进行试运转或保存检查程序时以此界限为基准确
认是否抽出。
3.
设定结束后，单击
[
确定
]
。
・ 单击［取消］，则不保存所变更的内容，并关闭「画面界限设定」对
话窗。
检查画面
元件窗口
配置用界限
操作顺序
第 3 章 以服务模式设定
3-8
3.6 系统设定
设定用户装置名称、显示单位、2D 编码、画面位置校正功能。
1.
在服务模式的初始设定菜单中单击［系统设定］。显示「系统设定」对
话窗。
2.
用半角英文字母或数字输入用户装置名称。
◆ 装置名称
显示厂家指定的装置名称。
3.
选择显示单位。用毫米表示时选择「毫米
(mm)
」。用英寸表示时选择「英
寸
(inch)
」。
4.
是否使用 2D 编码。使用 2D 编码时单击「使用 2D 编码」将复选框设为
ON。
2D 编码功能为选配功能。
5.
使用画面位置校正功能时，单击「使用画面位置校正功能」将复选框设
为ON。
6.
设定结束后，单击
[
设定
]
。
・ 单击［取消］，则不保存所变更的内容，并关闭「系统设定」对话窗。
操作顺序
3.7 文件夹、网络设定
3-9
3.7 文件夹、网络设定
设定各种数据的保存文件夹，并分配到 Backup 驱动器。
1.
在服务模式的初始设定菜单中单击［文件夹、网络设定］。显示「文件
夹、网络设定」对话窗。
◆ 变更连接 Backup 驱动器的路径。
1. 单击设定 1 栏。
2. 单击磁盘驱动器的输入字段，输入需要变更的路径。例「D:」
◆ 变更输出文件的保存位置。
变更用于保存以编程模式及检查模式输出的文件的文件夹。
1. 单击设定 2 的栏。
2. 单击保存输出文件位置的接受文件夹，输入需变更的路径。
◆ 变更 CAD 文件的保存位置。
以编程模式使用 CAD 文件时，变更保存读入 CAD 文件的文件夹。
1.单击设定 2 栏。
2.单击装载文件夹的输入栏，输入需变更的路径。
◆ 变更 Gerber 文件的保存位置。
在编程模式下使用 Gerber 文件时，变更读取 C Gerber 文件被保存的文
件夹。
1. 单击设定 2 栏。
2. 单击收藏夹的输入字段，输入要变更的路径。
2.
设定结束后，单击「设定」。
・ 单击［取消］，则不保存所变更的内容，并关闭「系统设定」对话窗。
操作顺序
