2.1.2 编程模式画面的观看方法

编程模式主要显示为以下的画面。

（图为 VT-RNS-S 的画面）

 菜单栏

显示编程模式中执行的各种菜单。用鼠标拖带选择后执行。

操作指令

电路板概略图显示选项卡

菜单栏

元件注册显示选项卡

照相机图像显示选项卡

检查图像显示选项卡

试运转显示选项卡

检查基准显示选项卡

2.1 编程模式的基础知识

2-5

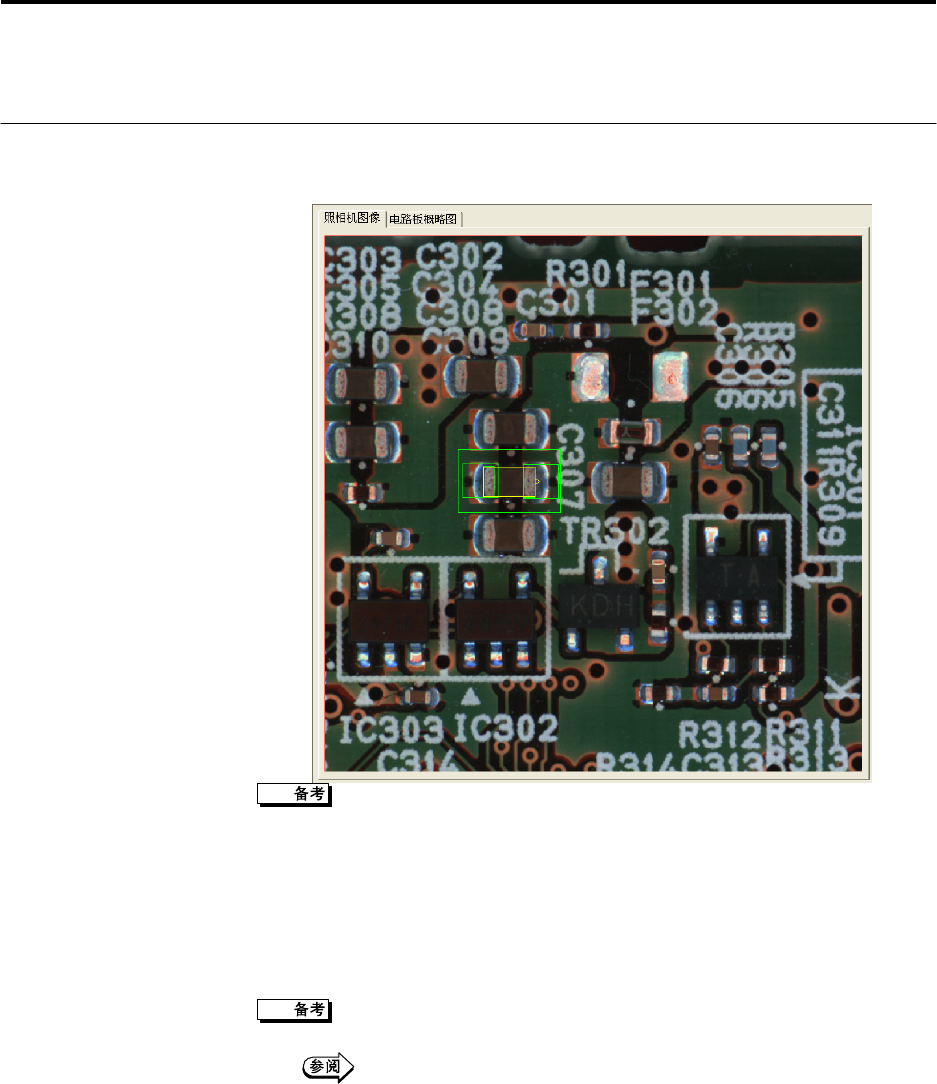

 照相机图像

显示照相机图像。

使用照相机图像按钮，切换照相机图像的显示尺寸。

·全部显示

将正在摄像中的照相机图像全画面按 670×670 像素的大小缩小显示。

·同倍显示

显示正在摄像中的照相机图像中心部 670×670 像素的画面。

·2 倍显示

将正在摄像中的照相机图像中心部 335×335 像素的画面按 2 倍放大显

示。

使用显示模式按钮，切换「电路板图像」和「检查图像」。

［检查图像］按钮在读入了检查图像时为有效。

检查图像的读入，请参照 P2-9 检查图像显示选项卡。

第 2 章检查程序的制作

2-6

 电路板概略图显示选项卡

显示已编程元件的配置图像。用鼠标双击元件，可以向该元件移动。移

动照相机显示框，可以对该位置进行摄像。

使用电路板概略图按钮，切换电路板概略图的绘画。

· 用模拟颜色绘图

在电路板概略图上对以编程粘贴的元件和检查框用模拟颜色显示。

· 用电路板图像绘图

在电路板图像上显示以编程粘贴的元件或检查框。
