第 2 章 检查程序的制作 2-52 13. 单击[→]。在右方图像中反映出模板图像 。 14. 设定模板图像的颜色的边缘。默认值 是 140。 随着 [红]、 [绿]及[蓝]的值变大， 针对与模板图像颜色不同的 对象进行种类的粘贴。 15. 设定间隔值。默认为 3。 间隔指的是在检索元件时，决定以多 少像素的间隔范围来进行 检索的值。 16. 单击[保存]。要取消设定时 请单击[清除]。 17. 单击[关闭]，关闭「模板编辑」对话 窗…
2.4 制作检查程序
2-51
6.

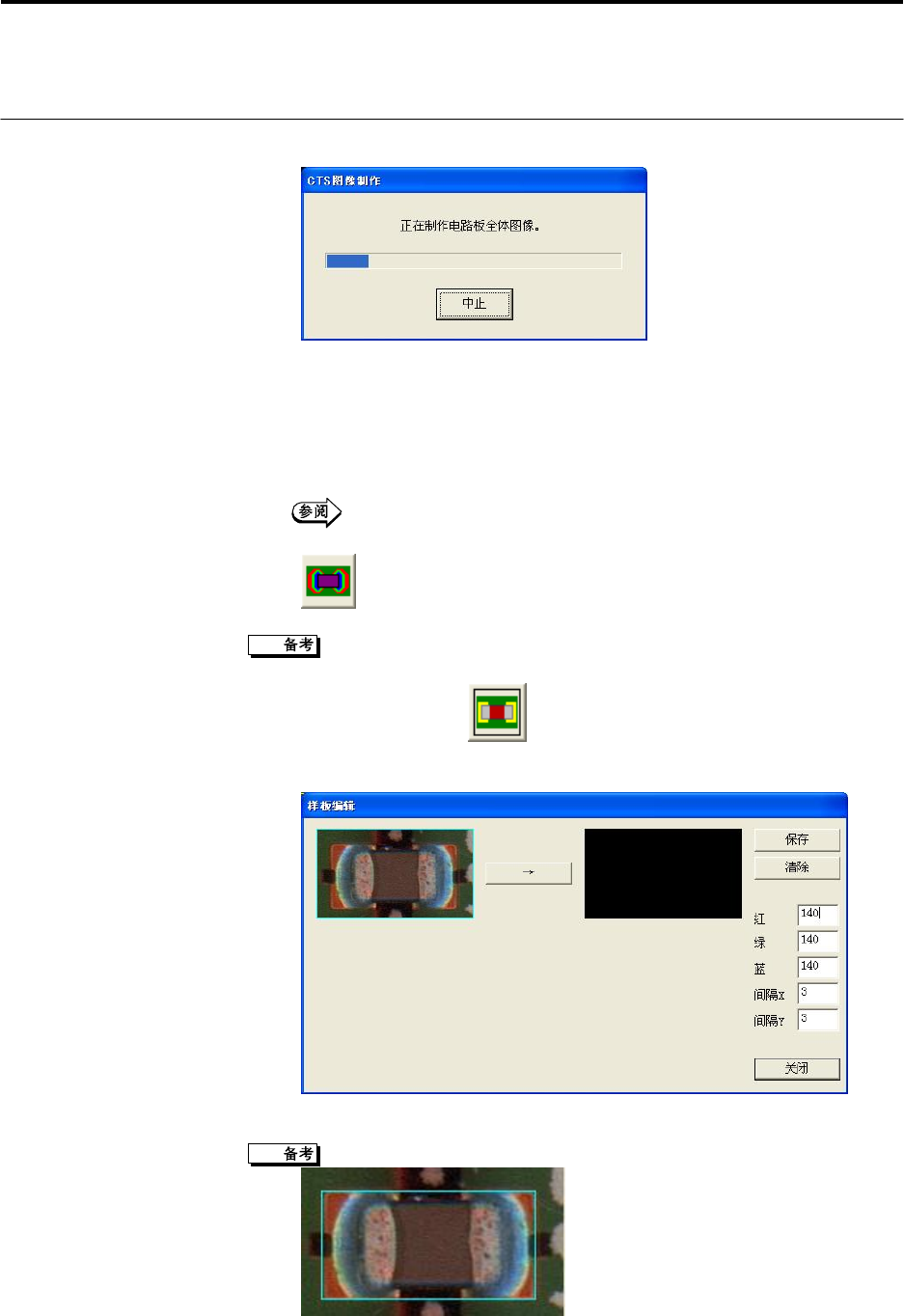

单击[制作]。进行电路板全体图像的制作。
7.
制作完成后单击[关闭]，关闭「制作 CTS 图像」对话窗。
其次在自动编程下取得所使用元件的模板图像。
在自动编程下，在与模板图像相一致的位置进行元件的粘贴。
8.
对要想取得模板图像的元件进行种类的粘贴。
请参考 P2-32「2.4.3粘贴检查元件」。
9.
从(微缩图取得)或从菜单选择[元件库]－[种类]－[取得微缩图
图像]。
默认的种类无法取得微缩图。
10.
单击元件注册栏的 (微缩图)。
11.
单击[模板编辑]，显示「模板编辑」对话窗。
12.
用左方图像上的蓝色线拖拽并围起要作为模板图像登录的领域。
围起部分要包含模板图像的凸缘部分。
第 2 章 检查程序的制作
2-52
13.
单击[→]。在右方图像中反映出模板图像。
14.
设定模板图像的颜色的边缘。默认值是 140。
随着 [红]、[绿]及[蓝]的值变大，针对与模板图像颜色不同的
对象进行种类的粘贴。
15.
设定间隔值。默认为 3。
间隔指的是在检索元件时，决定以多少像素的间隔范围来进行
检索的值。
16.
单击[保存]。要取消设定时请单击[清除]。
17.
单击[关闭]，关闭「模板编辑」对话窗。
18.

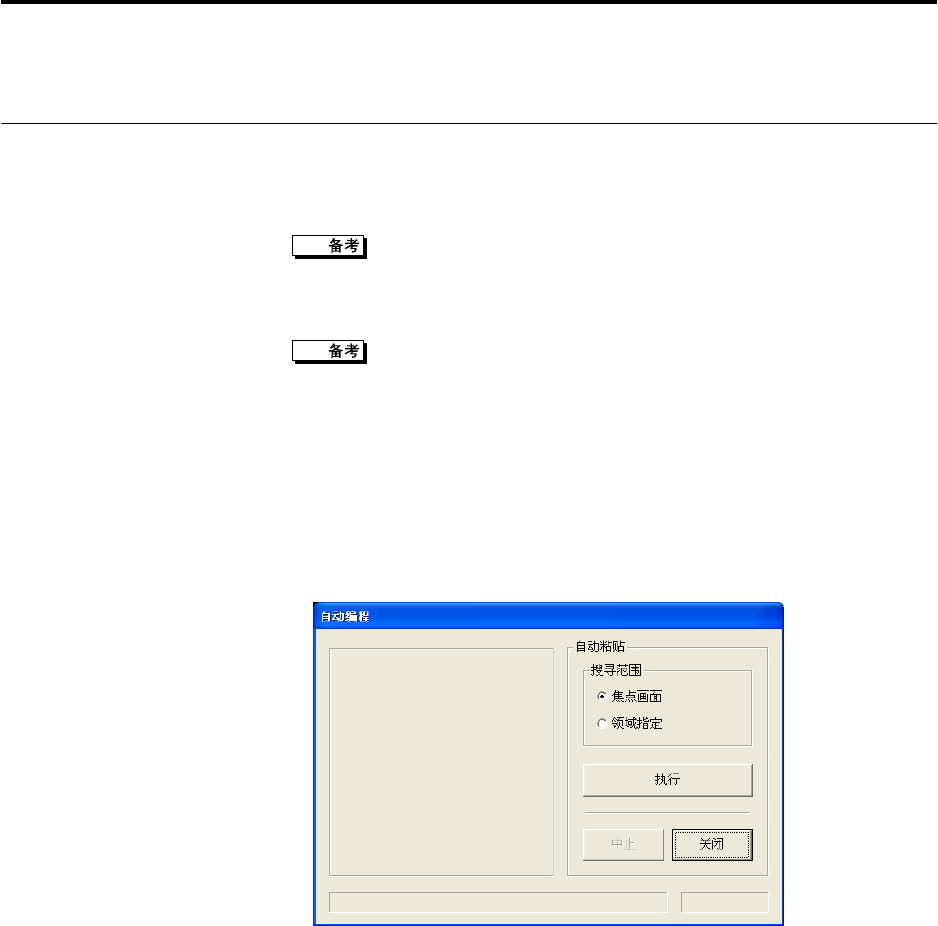

在菜单中单击［选项］－「自动编程］。
显示「自动编程」对话窗。
19.
在检索范围中选择进行自动编程的范围。选择［领域指定］时，请在电
路板概略图图像上拖拽并围起检索范围。
20.
单击［执行］，将种类粘贴往与模板图像相一致的元件。
2.4 制作检查程序
2-53
2.4.7 模型的登录(VT-RNS-Z 型及 S 型的一部分)
这里对抽出模型的登录方法进行说明。在 VT-RNS-pt 的 Z 型及 S 型的部分型号中，对元件主体的抽出
使用了 ECM 回转搜索。在 ECM 回转搜索中，事先将元件边缘部分的特征量作为模型进行登录。在检查
模式下，通过在此登录的模型以及图样的吻合，对检查图像与模型之间的特征量差异进行判断，进而
对元件的位置进行特定。模型未登录时，检查结果为 NG（模型未登录）。
1.
移动照相机，使登录模型数据的元件得以显示。
关于元件的粘贴，请参考 P 2-32「2.4.3 粘贴检查元件」。
2.
在「元件注册」栏单击登录模型数据的元件类按钮。
3.
单击 （粘贴）。
4.
对准图像进行元件的配置。
5.
进行元件类的自动抽出窗口的对焦。
6.
单击[检查基准]栏。
7.
单击 （模型登录）。显示如下图画面
。
操作顺序
