SYS- NXT3 -002S0 4. 生产准备 NXT III 系统手册 89 4.7.2 料盘安装步骤 拉出料站托架 1. 打开料盘装置 -LTC 的正面门。正面 门有上下 2 扇。请打开要补料料盘侧的门。 2. 请确认要补料的料槽。需要补料的 料槽的 LED 亮灯着。另外，对于向导画面上所选 择的 料槽，LED 闪烁着。 3. 请拿住捏手，抬起托架挡块。 备注 )即使在托架档块处于下降 状态时也可以半拉 出料盘托架。 此为便于操作…
4. 生产准备 SYS-NXT3-002S0
88 NXT III 系统手册

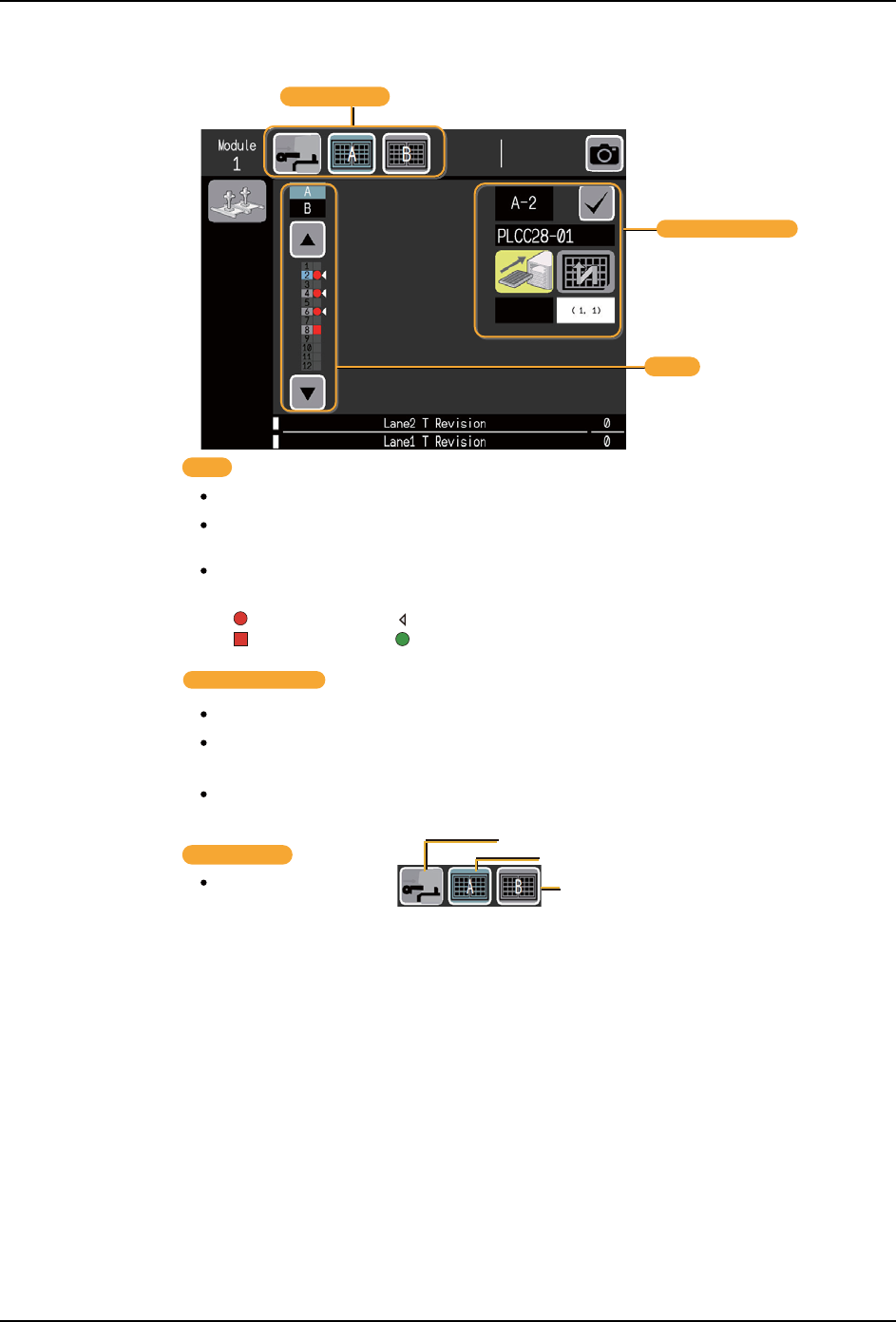

未运用 Fujitrax Verifier 时
01SYS-0740S
Ϯᇐ㺙㕂ֵᙃ
Ϯᇐ
㺙㕂ֵᙃ
Ϟϟᣝϝ㾦ᣝ䪂ህৃҹ䗝ᢽ᭭ῑDŽҢࠄ᭄ᄫЎ᭭ῑ1RDŽ
᠔䗝᭭ῑⱘ᭄ᄫ㚠᱃ᰒ⼎Ў㪱㡆DŽ
᭭ῑ
$%Ў㸼⼎᭭Ⲭㆅԡ㕂DŽ˄$Ϟሖǃ%ϟሖ˅
䳔㽕㑶㡆ᷛ䆄ⱘ᭭ῑϞᅝ㺙᭭ⲬDŽᅠ៤ᅝ㺙㑶㡆বЎ㓓㡆DŽ
ߛᤶ⬏䴶ᣝ䪂
ߛᤶ⬏䴶ᣝ䪂
ᰒ⼎᠔䗝᭭ῑⱘ㓪োDŽ
ᰒ⼎᠔䗝᭭ῑⱘ㺙㕂⊼ǃপᮍǃপᓔྟ⚍˄˅DŽ
ᰒ⼎᠔䗝᭭ῑⱘϮᇐDŽ
Ā$ā㸼⼎᭭ⲬㆅϞሖⱘ᭭ῑⱘ᭭ⲬDŽ
ॳ㺙᭭キ ఈЁⱘ᭭キ
ᅠ៤᭭Ⲭܗӊᅝ㺙
1H[WGHYLFH
ᣝϟᣝ䪂ߛᤶ⬏䴶DŽ
ᅝ㺙᭭Ⲭܗӊ˄᭭Ⲭㆅ%˅
ᅝ㺙᭭Ⲭܗӊ˄᭭Ⲭㆅ$˅
ᅝ㺙կ఼᭭ܗӊ
᭭ῑ
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 89
4.7.2 料盘安装步骤
拉出料站托架
1. 打开料盘装置 -LTC 的正面门。正面门有上下 2 扇。请打开要补料料盘侧的门。
2. 请确认要补料的料槽。需要补料的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补料时，请务必抬起托架档块。
注意
不抬起托架档块就进行元件的补料作业时，有可能损坏料盘托架或者料盘
箱。
01SYS-0742S
ℷ䴶䮼
ℷ䴶䮼
01SYS-0246
LED
4. 生产准备 SYS-NXT3-002S0
90 NXT III 系统手册
4. 从要补料的料槽上取出料盘托架。
验证料盘元件
未运用 Fujitrax Verifier 时，则不需要该作业。
1. 请使用 KIT Manager 或 KIT Handy 进行快速验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补料的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料
盘验证时，请扫描 FIDL （托架）和 DID （料盘）。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
2. 使用 KIT Handy 能够指定最初吸取的元件。详细内容请参照 "4.6.4 指定料盘元件的吸
取开始点 "。
01SYS-0696
