4. 生产准备 SYS-NXT3-002S0
54 NXT III 系统手册
4.1 传输 Job
Job 就是生产电路板所需的数据。
如果模组中不存在 Job，或者存在与当前生产 Job 所不同的 Job 时，需要传输当前生产 Job。
Job 的传输由 Fuji Flexa 来进行。
1. 请确认生产线上的所有模组的操作画面是以下画面中的一种。
2. 从 Fuji Flexa 处传输 Job。关于 Job 传输的方法，请参照 [AIMEX 系列编程手册 ]。
备注 )传输期间，操作画面上显示以下的示意图。
3. Job 传输结束后，操作画面上就会显示 Job 名。
备注 )上图是向轨道 1、2 传输了各自的 Job 后的画面。
A 等待开始的时候
B 没有正在进行的 Job，但有预约下一个生产 Job 的时候
C 没有正在进行的和预约下一个生产 Job 的时候
01SYS-0674
JobNameLane1_T_00
JobNameLane2_T_00
ABC
01SYS-0676
01SYS-0675
JobNameLane2_T_00
JobNameLane1_T_00
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 55
4.2 如何显示各装置的更换向导
请将对应 Job 的装置安装到机器上。按照操作画面上所显示的更换向导，进行操作。

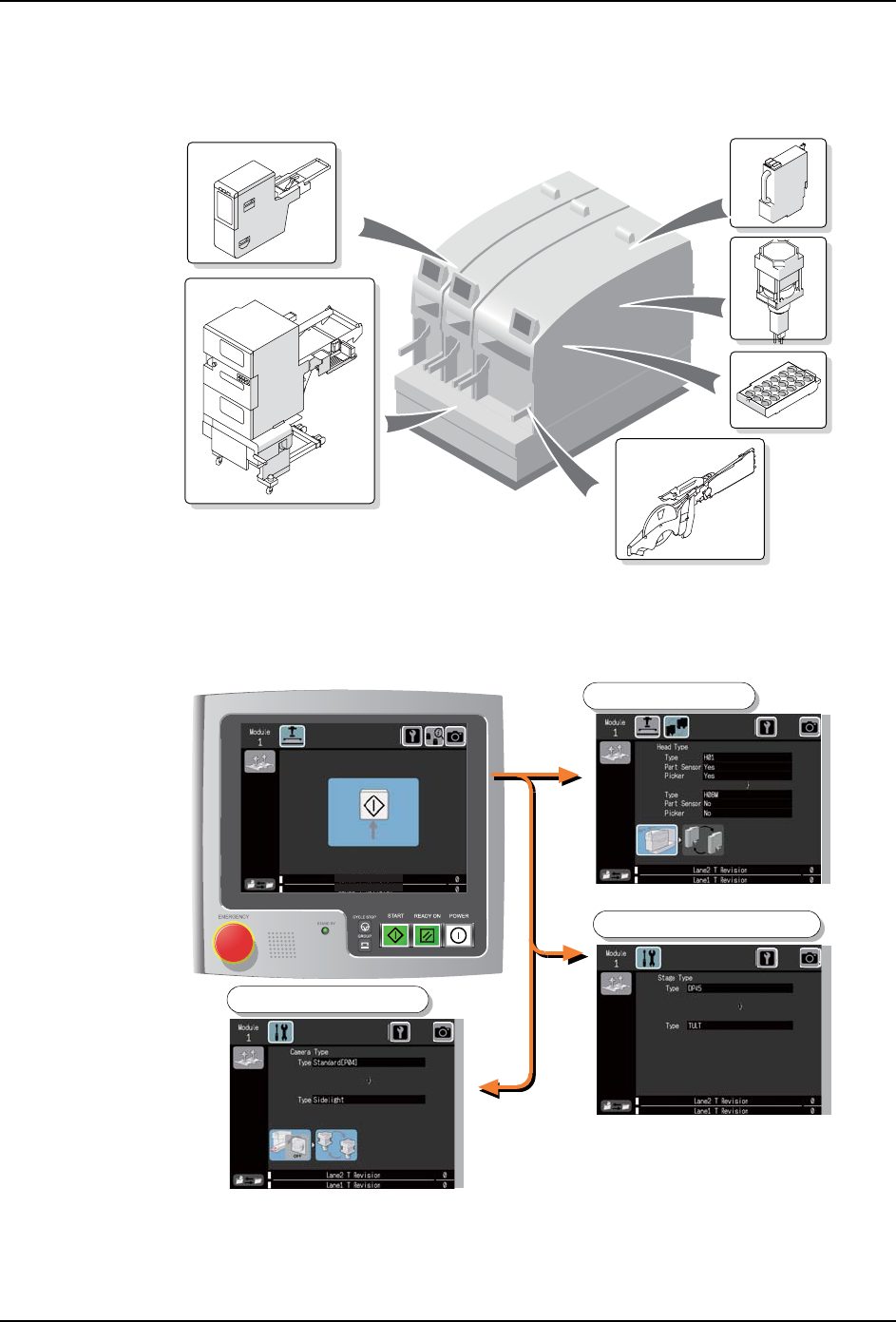

4.2.1 传输 Job 后的更换向导
安装在机器上的料站托架或元件相机的种类如果与 Job 的内容不一致时，显示更换向导。
需要进行多个更换作业时，在完成一个作业后，画面移动到下一作业向导。
01SYS-0677
30SYS-0678S
JobNameLane2_T_00
JobNameLane1_T_00
᭭キᠬᶊᤶᇐ
ܗӊⳌᴎᤶᇐ
Ꮉ༈ᤶᇐ
4. 生产准备 SYS-NXT3-002S0
56 NXT III 系统手册

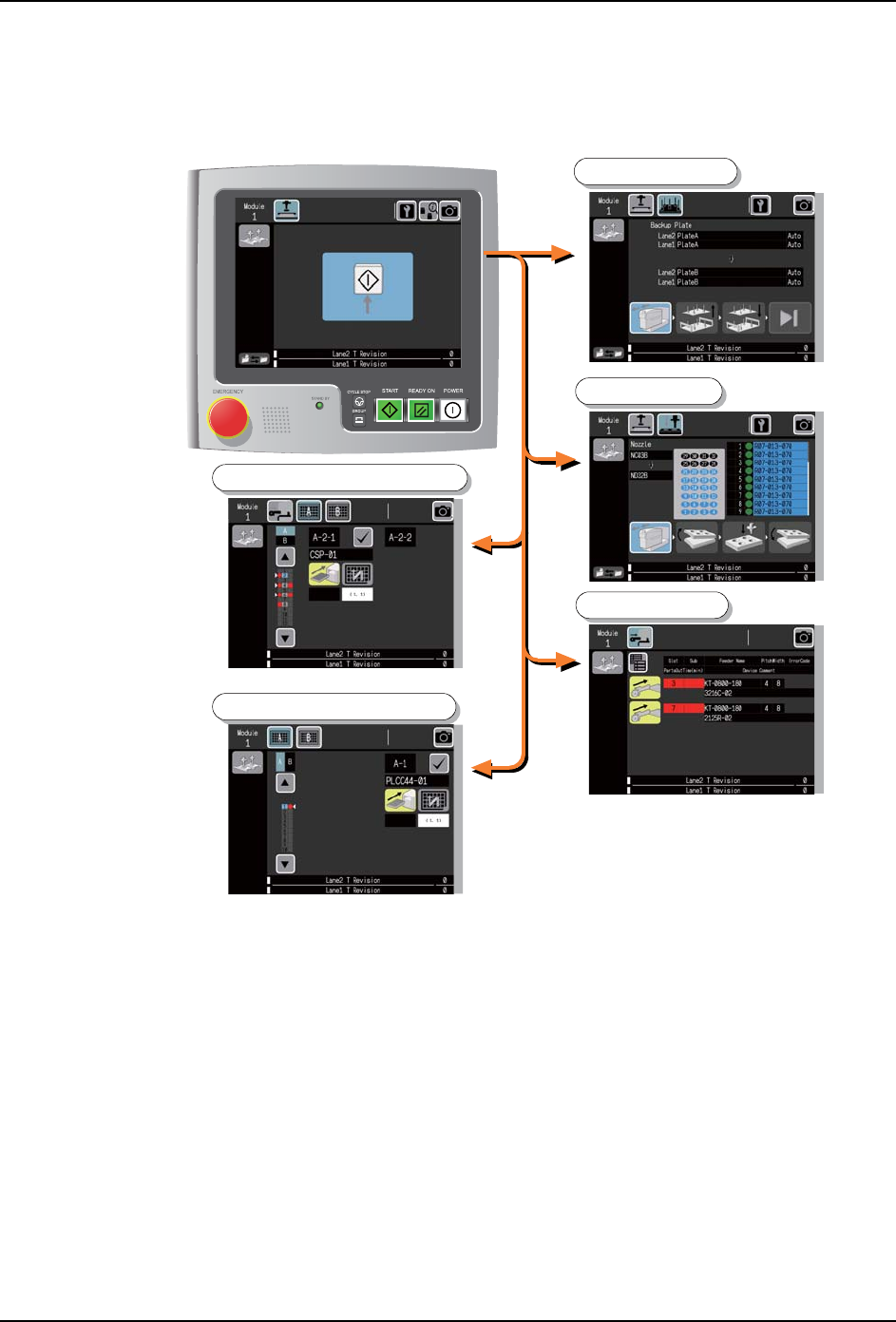

4.2.2 校正后的更换向导
按下 START 按钮后，机器开始校正。如果生产准备没有齐备，操作画面上显示装置或元件的
安装向导。
备注 )如果生产准备齐备，机器开始生产。
请按照向导进行更换作业。需要进行多个更换作业时，在完成一个作业后，画面移动到下一
作业向导。
当完成所有的更换作业后，机器就会重新返回到 START 等待状态。
JobNameLane2_T_00
JobNameLane1_T_00
01SYS-0679S
ᬃᩥᵓᤶᇐ
ఈᤶᇐ
կ఼᭭ᤶᇐ
᭭Ⲭܗӊᤶᇐ˄TU-LT㸧
᭭Ⲭܗӊᤶᇐ˄TU-M㸧
