SYS- NXT3 -002S0 4. 生产准备 NXT III 系统手册 63 拆除料站托架 这里说明 M3- 3 模组的操 作。M6- 模组也 是同样步骤。 1. 请将 PCU-2 前端的滚轮慢慢地插入 PCU 导轨的槽内 。 2. 请慢慢地推动 PCU-2，将导 轨插入基座的开口部。 3. PCU-2 如果正确地插入，就 会自动地夹紧。
4. 生产准备 SYS-NXT3-002S0
62 NXT III 系统手册
4.4.2 成批更换供料器的方法

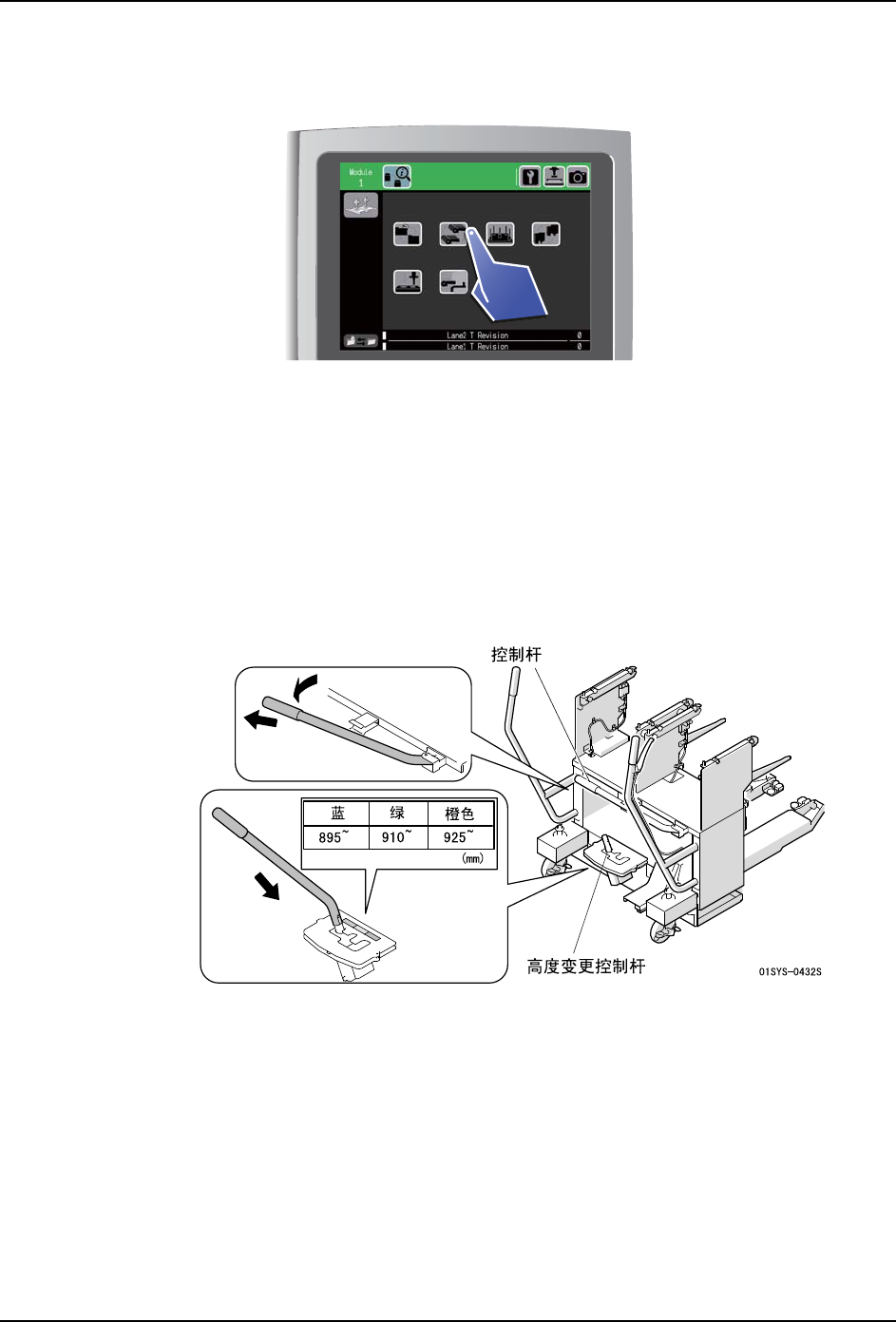

1. 请选择 「成批更换供料器」菜单。
2. 显示更换向导。请按照向导更换料站托架。
调节 PCU-2 高度
请对照电路板搬运高度，调节 PCU-2 的高度。
1. 请将控制杆连接到高度变更控制杆上。
2. 请将控制杆切换到电路板搬运高度。
3. 请将控制杆设置到原来的位置。
01SYS-0687
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 63
拆除料站托架
这里说明 M3-3 模组的操作。M6- 模组也是同样步骤。
1. 请将 PCU-2 前端的滚轮慢慢地插入 PCU 导轨的槽内。
2. 请慢慢地推动 PCU-2，将导轨插入基座的开口部。
3. PCU-2 如果正确地插入，就会自动地夹紧。
4. 生产准备 SYS-NXT3-002S0
64 NXT III 系统手册
4. 请按下料站托架拆除按钮。松开料站托架。
5. 请拉出料站托架，安装到 PCU-2 上。
备注 )请拉出至 PCU-2 锁定料站托架。
6. 请握住手柄慢慢拉出 PCU-2。
01SYS-0688
