SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 115
4.10.2 拆除和安装吸嘴
1. 请拉出模组。
a. 请确认模组前面没有障碍物以后,按下模组拉出按钮。
b. 握住模组的手柄,缓慢地拉出模组,直到碰到阻停块为止。
2. 将吸嘴置放台的手柄向模组前方倾斜,把置放台的前半部分向上抬起并拆除。
3. 准备好要安装到机器上的吸嘴置放台。
4. 滑动平板,补充必要的吸嘴。
注意
请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分
的位置不重合,就会产生吸嘴更换错误的原因。
01SYS-0926
4. 生产准备 SYS-NXT3-002S0
116 NXT III 系统手册
5. 安装吸嘴置放台时,将吸嘴置放台左侧的红色手柄向模组的前方倾斜,首先将置放台后
部插入后再压入前方一侧。
6. 将手柄返回到原来的位置。
7. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。
8. 有必要进行其他的换线操作时,在此时进行。
9. 请插入模组。
a. 插入模组之前,请确认 XS (M3-3 模组)等机械部位没有从模组的旁边突出。
b. 握住模组的手柄,在解除模组的锁定的状态下,慢慢地插入模组,直到碰到阻停块为
止。
c. 自动地引入并夹紧模组。如果没有夹紧时,请将模组稍微朝身体侧拉回一些后重新推
入。
备注 )对于拆除了料盘装置的模组,之后会显示料盘装置安装向导,请根据向导安装料盘装
置。
注意
在合上吸嘴置放台时,请注意不要挤伤手指。
1
2
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 117

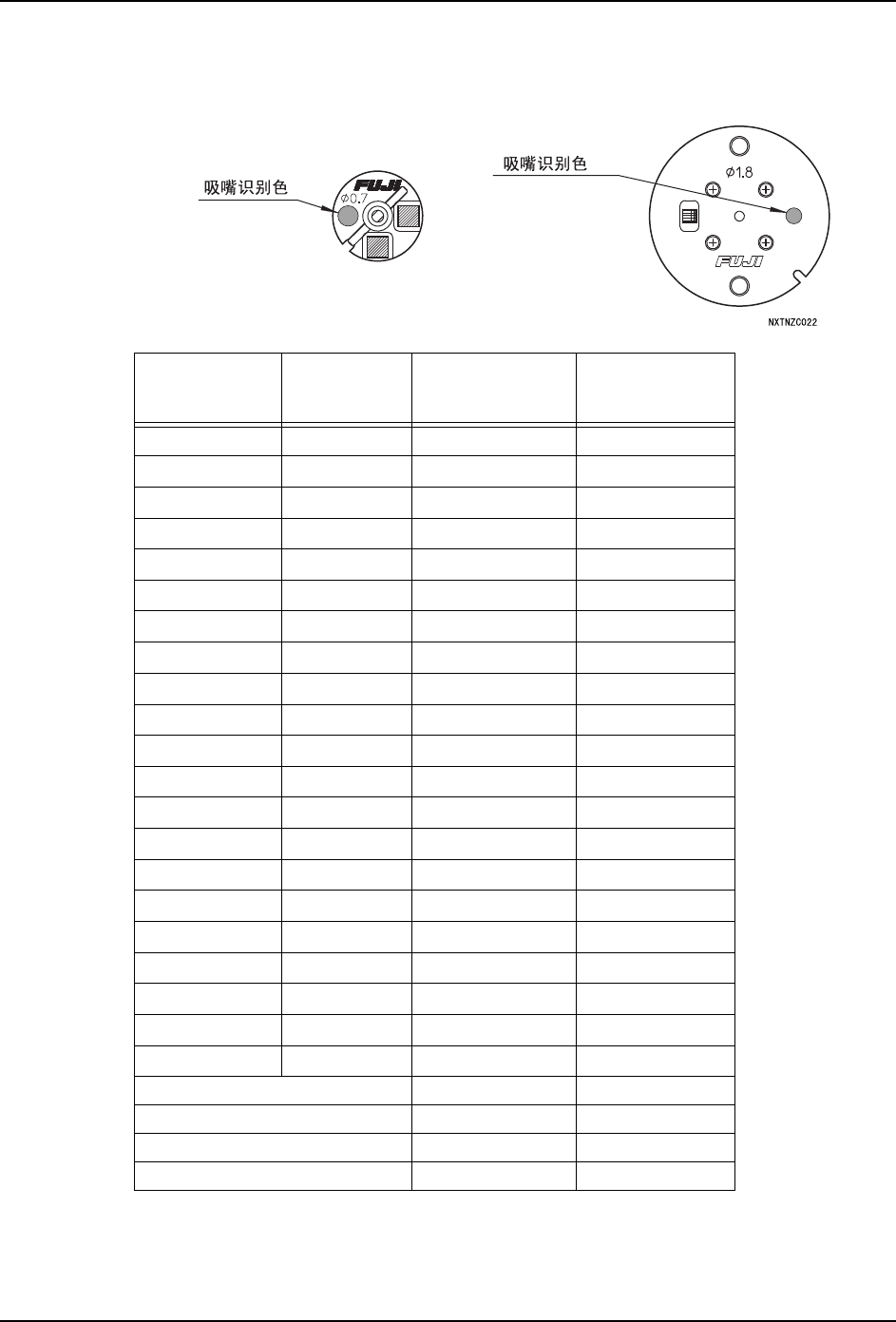

4.10.3 吸嘴一览表
所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别各个吸嘴。
吸嘴尺寸 识别色
H08(Q)/
H12HS(Q) 用吸嘴
(ID)
H08M(Q) 用吸嘴
(ID)
0.3 AA1ATxx (S10) -
 0.4 AA056xx (S11) AA8LSxx (K11)
 0.7 AA057xx (S12) AA8DXxx (K12)
 1.0 AA058xx (S13) AA8LTxx (K13)
 1.3 绿 AA20Axx (S14) AA8DYxx (K14)
 1.3
MELF AA064xx (S34) AA8MNxx (K34)
1.8 淡蓝 AA20Bxx (S15) AA8LWxx (K15)
 1.8
MELF AA19Gxx (S35) AA8MRxx (K35)
 2.5 AA20Cxx (S16) AA8LXxx (K16)
 2.5
MELF AA065xx (S36) AA8MSxx (K36)
 2.5 G AA0WTxx (S56) AA8MExx (K56)
 3.7 黄绿 AA20Dxx (S17) AA8LYxx (K17)
 3.7 G 黄绿 AA18Cxx (S57) AA8MFxx (K57)
 5.0 淡紫 AA20Exx (S18) AA8LZxx (K18)
 5.0 G AA063xx (S58) AA8MGxx (K58)
 7.0 淡紫 - AA8MAxx (K19)
 7.0 G 深红 - AA8MHxx (K59)
 10.0 淡紫 - AA8MBxx (K20)
 10.0 G 深蓝 - AA8MKxx (K60)
 15.0 淡紫 - AA8MCxx (K21)
 15.0 G - AA8MMxx (K61)
治具 AA06Axx (J01) AA8KKxx (J23)
治具
(角度补正用) AA4ZLxx (J06) -
治具 (使用于 HBC 玻璃元件) - -
治具 (使用于 HBC 芯片元件) AA7AGxx (J16) AA7AGxx (J16)
