NXT-III 系统手册.pdf - 第63页
SYS- NXT3 -002S0 3. 基本操作 NXT III 系统手册 43 3.1.3 使模组处于睡眠状态 请在机器处于停止的状态下， 按住操作面板的 POWER 按钮 4 秒以上后放开按钮。 模组进入睡 眠状态。 备注 )按住 GROUP 按钮的同时进行该操作， Fujiflexa 中所设定的生产线上的所有模组就会变 成睡眠状态。 3.1.4 切断机器电源 进行维修保养时或者长时 间不使用机器时，请切断机器的电源。 1. 在切断…
3. 基本操作 SYS-NXT3-002S0
42 NXT III 系统手册

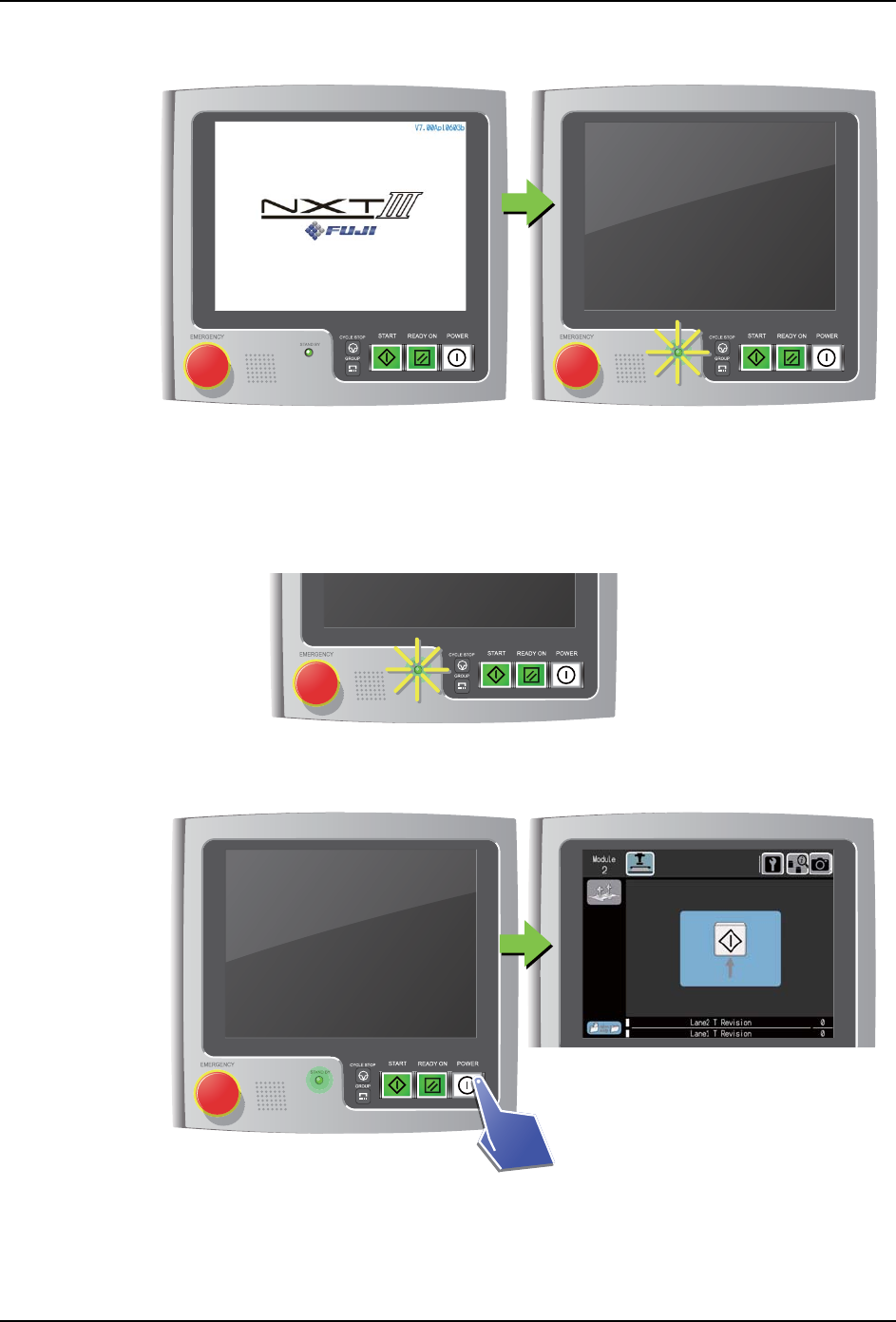

2. 各模组进行初始启动。完成初始启动后模组进行睡眠状态，并且 STANDBY 灯亮起。
3.1.2 使模组处于唤醒状态
启动睡眠状态的模组。
1. 请确认操作面板的 STANDBY 亮灯。
2. 请按下 POWER 按钮。下载完 Job 以后，显示等待开始的画面。
备注 )按住 GROUP 按钮的同时进行该操作，Fujiflexa 中所设定的生产线上的所有模组就会变
成唤醒状态。
01SYS-0648
01SYS-0650
01SYS-0651
SYS-NXT3-002S0 3. 基本操作
NXT III 系统手册 43

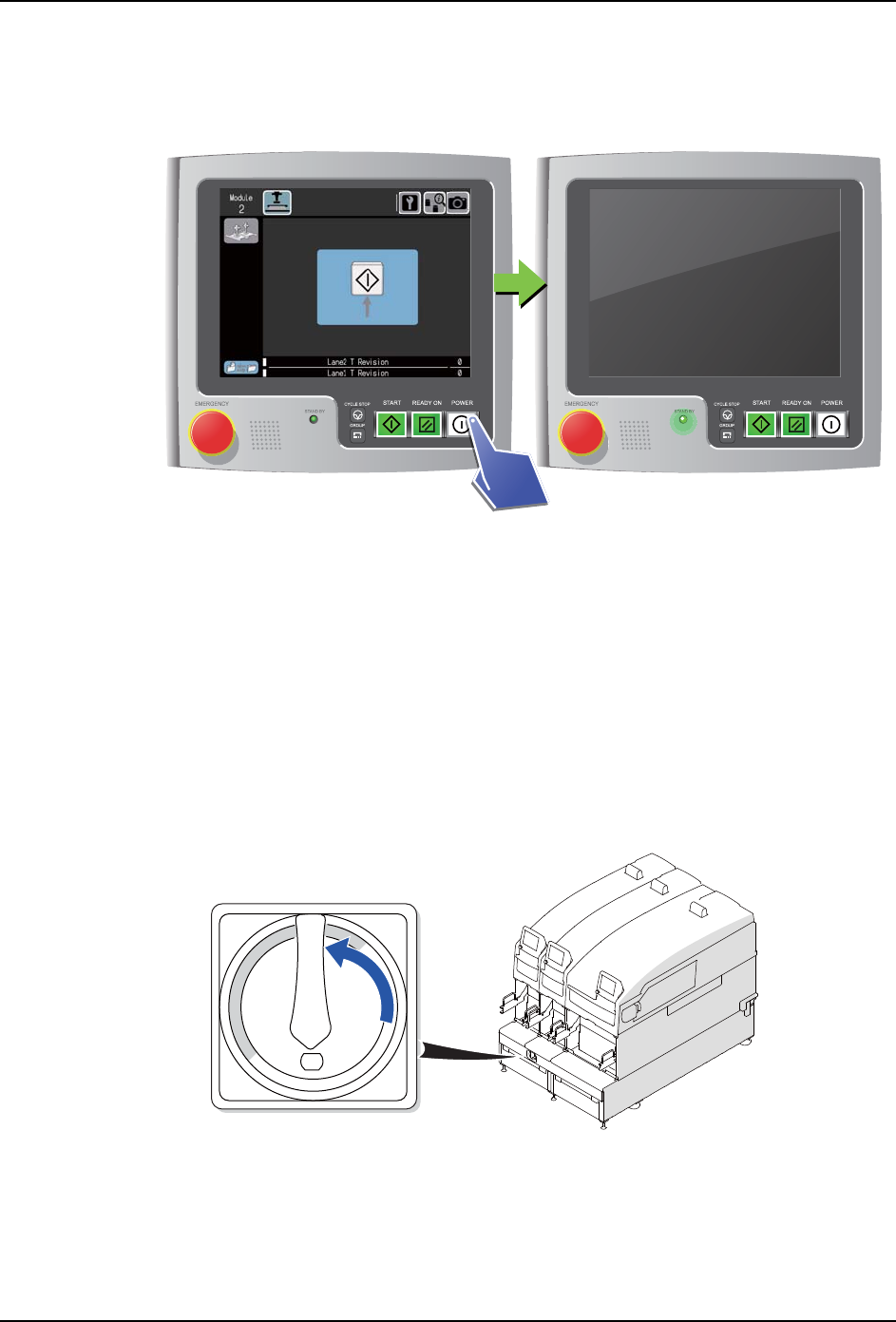

3.1.3 使模组处于睡眠状态
请在机器处于停止的状态下，按住操作面板的 POWER 按钮 4 秒以上后放开按钮。模组进入睡
眠状态。
备注 )按住 GROUP 按钮的同时进行该操作，Fujiflexa 中所设定的生产线上的所有模组就会变
成睡眠状态。
3.1.4 切断机器电源
进行维修保养时或者长时间不使用机器时，请切断机器的电源。
1. 在切断电源之前，请确认所有的模组处于以下的状态。
·没有进行生产或某种处理。
·显示初始画面，或者模组处在睡眠状态。
2. 请将主电源开关设置到 OFF 位置。切断机器电源。
01SYS-0654
4 seconds
01SYS-0649
OFF
3. 基本操作 SYS-NXT3-002S0
44 NXT III 系统手册

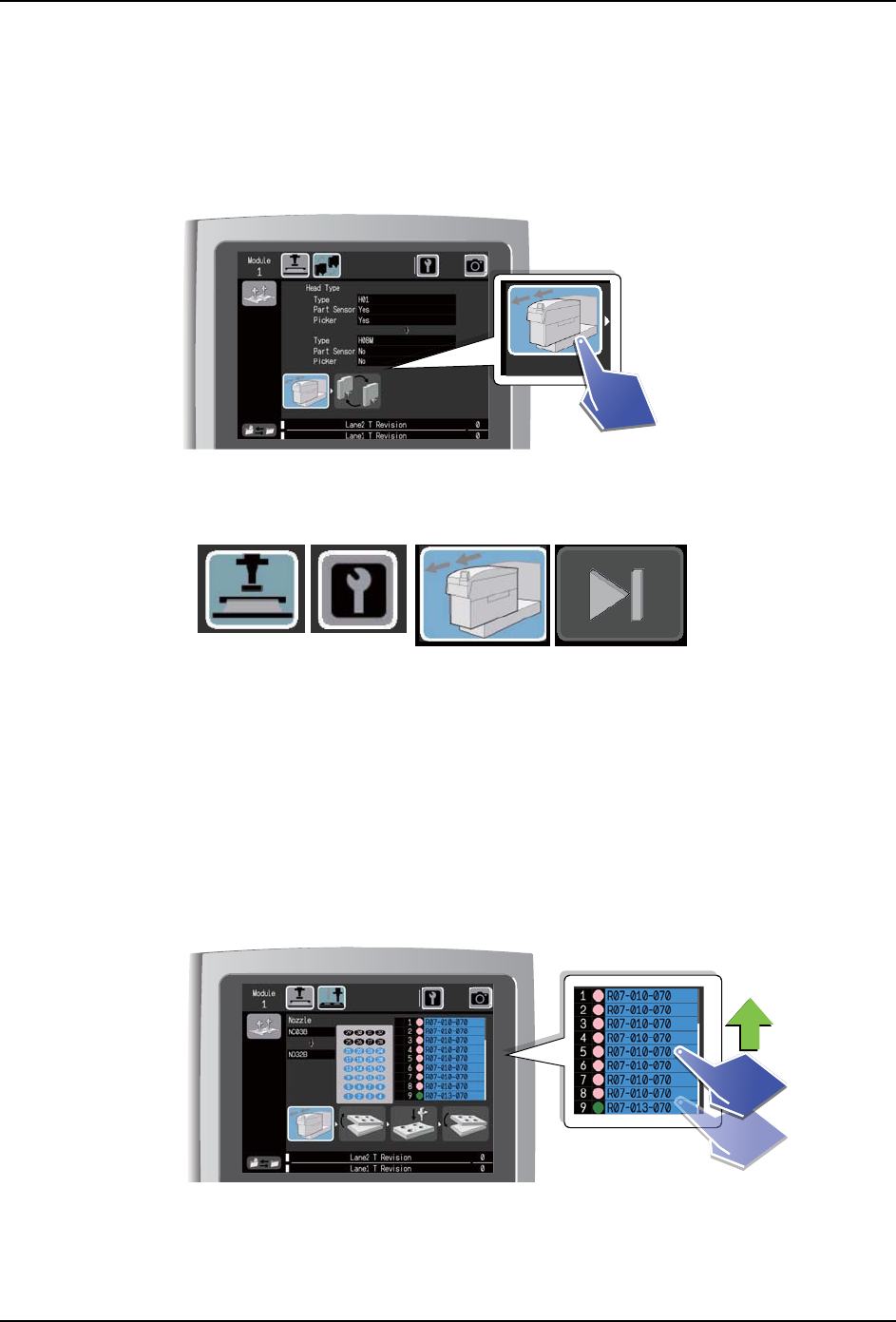

3.2 关于画面上的操作
操作画面不仅显示向操作员的向导，还显示各功能的操作・执行的按钮。
3.2.1 如何按下按钮
以白线框圈住的图标是按钮。请触碰线框内。
但是根据机器的状态不同，按钮的背景色也会变化。
3.2.2 如何滚动列表
显示滚动框就可以滚动列表。请用手指上下移动。
1 蓝绿色 已选择按钮的状态。
2 灰色 可以按下按钮的状态。
3 淡蓝色 可以按下按钮的状态。向导操作员的作业。
4 深灰色 无法按下按钮的状态。
01SYS-0927
01SYS-0928
1
2
34
01SYS-0929
