SYS-NXT3-002S0 9. 各种功能的设定和管理
NXT III 系统手册 337
3. 如果在工作头上安装吸嘴，请通过以下的操作，将吸嘴返回到吸嘴置放台内。
a. 使用箭头键选择装置更换示意图，单击 OK 按钮。
b. 使用箭头键选择吸嘴更换示意图。
c. 按下 START 按钮后，就会将工作头上的吸嘴排出到吸嘴置放台内。
d. 操作画面上显示模组拉出向导时，请按下手动按钮将其返回到菜单画面。不需要拉出
模组。不需要拉出模组。
4. 使用箭头键选择自我诊断示意图，按下 OK 按钮。
5. 请按下执行按钮。
6. 操作画面上显示的图标确认从砂钟切变为电脑。
7. 从辅助软件的机器附加软件的部分中选择需要管理矩阵数据的模组，然后单击 [Remote
Operation]。
8. 单击 [Direct Loading]。
9. 选择 [Matrix measurement software]，然后单击 [Start loading]，矩阵测定用软件就
会加载到模组中。加载结束后，模组自动地重新启动，变成矩阵测定模式。
矩阵测定数据的版本更新
将矩阵测定数据的备分数据从 PC 复制到模组中时的步骤说明如下。矩阵测定文件的序列号
和模组的序列号不一致时不能进行此项操作。
1. 将矩阵测定用软件加载到模组中。详细内容请参照前述的 [ 矩阵软件的直接加载 ]。
2. 选择要更新矩阵测定数据的模组。单击 [Calibration]。
3. 单击 [Update Matrix Data]。
4. 单击[Browse]。使用显示的对话框，选择与所选择的模组一致的保存在PC上的矩阵数据。
5. 选择数据后单击 [Open]，在文本框内就会显示文件的保存位置和文件名。
6. 单击 [Update] 后，就会将选择的文件传输给模组。
7. 结束数据的后，单击 [Close]，返回到主画面。
9. 各种功能的设定和管理 SYS-NXT3-002S0
338 NXT III 系统手册
将矩阵测定数据保存到 PC
需要备分各个模组的矩阵测定数据。在当前的模组上将正在使用的矩阵测定数据保存到 PC
中的步骤说明如下。
1. 将矩阵测定用软件加载到模组中。详细内容请参照前述的 [ 矩阵软件的直接加载 ]。
2. 选择要保存矩阵测定数据的模组。然后单击 [Calibration]。
3. 单击 [Save Matrix Data]。
4. 单击 [Save] 后，就会显示 [File Download] 画面。
5. 选择 [Save this file to disk]，然后单击 [OK]。
6. 在显示的 [Save As] 对话框上，指定文件的保存目录。
备注 )模组的序列号在初始设定中设定为与文件名同名。
7. 指定文件的保存目录然后单击 [Save]，就会以指定的文件名保存到指定目录中。
8. 结束数据的传送后，单击 [Close]，就会返回到主菜单。
矩阵测定数据的注册
将矩阵测定数据从 PC 复制到模组的步骤说明如下。
更新矩阵测定数据时，矩阵测定文件的序列号和模组的序列号必须一致，否则不能操作。但
是，注册矩阵测定数据时，文件的序列号没有必要与模组的序列号一致。但是，由于不能够
确认是否向模组传输了正确的文件，因此，通常请不要进行下述的操作。
1. 将矩阵测定用软件加载到模组中。详细内容请参照前述的 [ 矩阵软件的直接加载 ]。
2. 选择要保存矩阵测定数据的模组。然后单击 [Calibration]。
3. 单击 [Register Matrix Data]。
4. 单击 [Browse]。从所显示的对话框中选择保存在 PC 上的所选择的模组的矩阵测定数据。
5. 选择数据后单击 [Open]，在文本框内就会显示文件的保存目录和文件名。
6. 单击 [Register] 后，就会将选择的文件传输给模组。
7. 结束数据的传送后，按下 [Close]，就会返回到主菜单。
SYS-NXT3-002S0 9. 各种功能的设定和管理
NXT III 系统手册 339
9.6 远程操作
9.6.1 更新 NXT-3 装置软件版本
选择远程操作菜单中的 [ 软件版本更新 ]，更新搭载到机器上的各装置软件的版本。
操作方法请参照 "11.2 更新装置软件的版本 "。
9.6.2 更新控制软件版本
选择远程操作菜单中的 [ 机器应用程序版本更新 ]，更新机器的控制软件的版本。
操作方法请参照 "11.1 控制软件的版本更新 "。
9.6.3 松开模组
以下说明松开模组时的步骤。
进行了该操作后，就能够从机器中一次拉出超过了安全限制的数量的模组，是极其危险的。
在松开模组时，请务必在进行安全确认以后再进行操作。

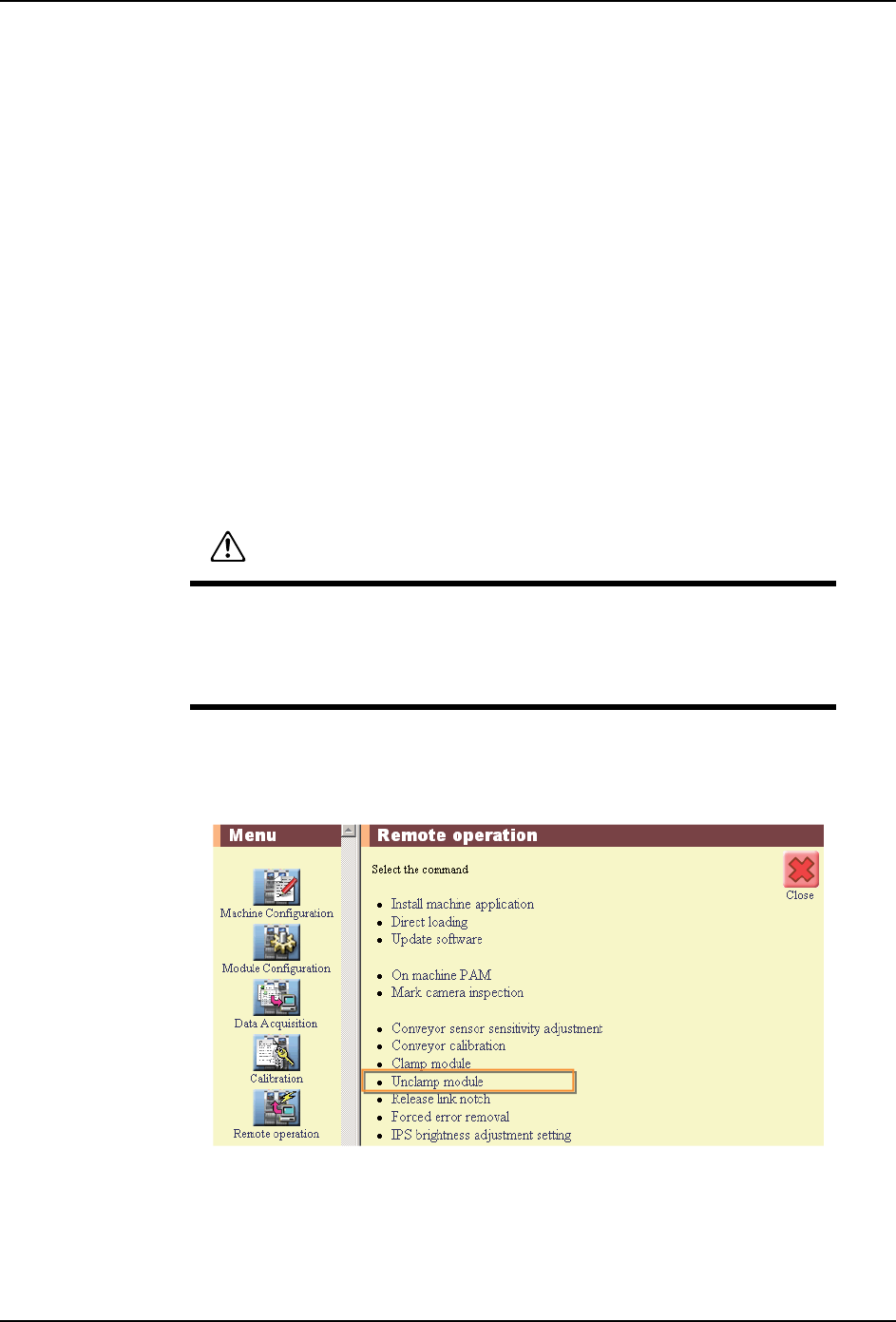

1. 选择要松开的模组，然后单击 [Remote Operation]。
2. 单击 [Unclamp module]。
警告
将几台模组处于半拉出状态时， 拉出的台数有限制 （4M-3 基座上 M3-3
模组到 2 台为止）。
超过限制台数将模组拉出时， 机器整体会向前倾斜，有可能造成身体受
伤等。
