4. 生产准备 SYS-NXT3-002S0 64 NXT III 系统手册 4. 请按下料站托架拆除按钮。松开料 站托架。 5. 请拉出料站托架，安装到 PCU- 2 上。 备注 )请拉出至 PCU-2 锁定料站托架。 6. 请握住手柄慢慢拉出 PCU-2 。 01SYS-0688
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 63

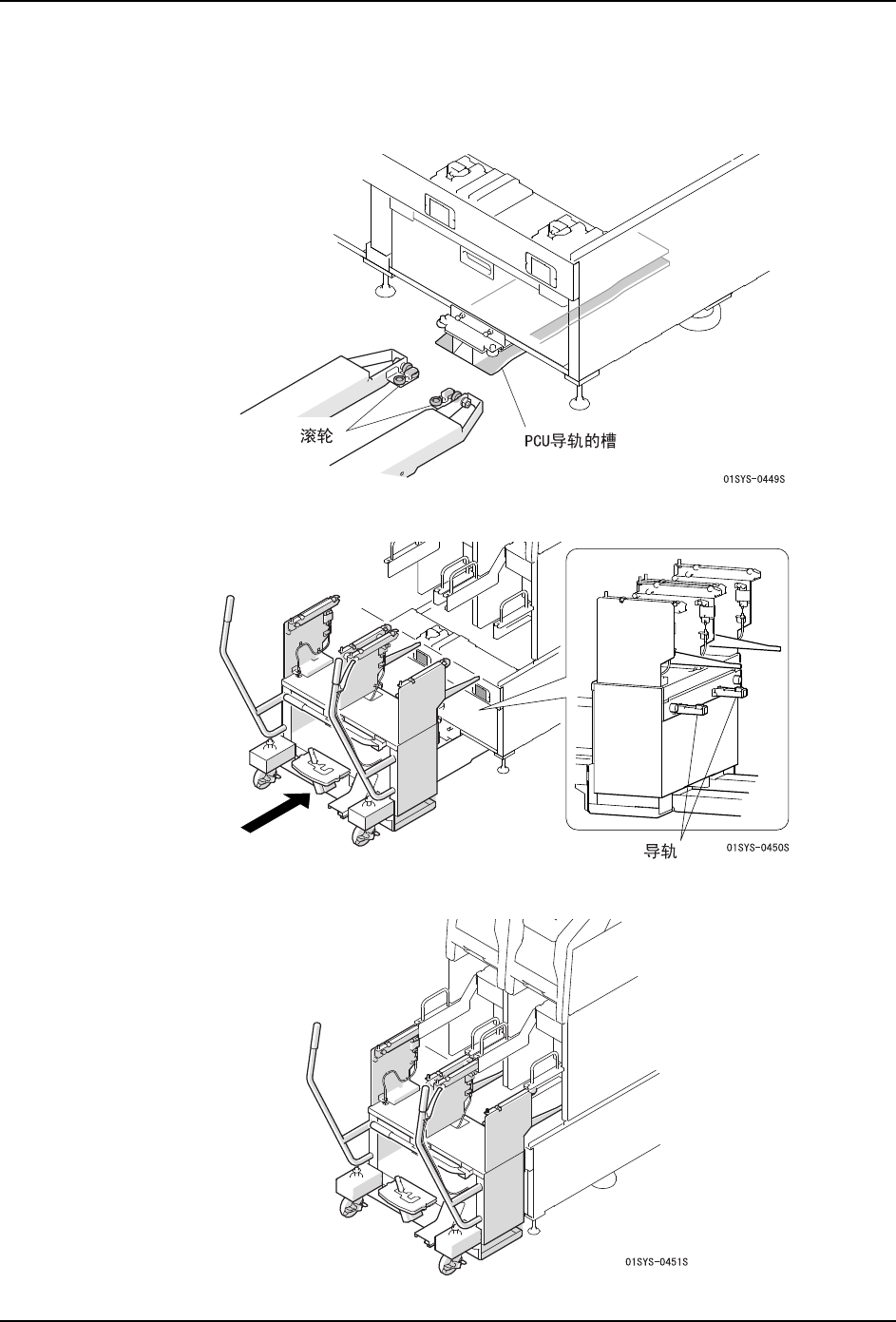

拆除料站托架
这里说明 M3-3 模组的操作。M6- 模组也是同样步骤。
1. 请将 PCU-2 前端的滚轮慢慢地插入 PCU 导轨的槽内。
2. 请慢慢地推动 PCU-2，将导轨插入基座的开口部。
3. PCU-2 如果正确地插入，就会自动地夹紧。
4. 生产准备 SYS-NXT3-002S0
64 NXT III 系统手册

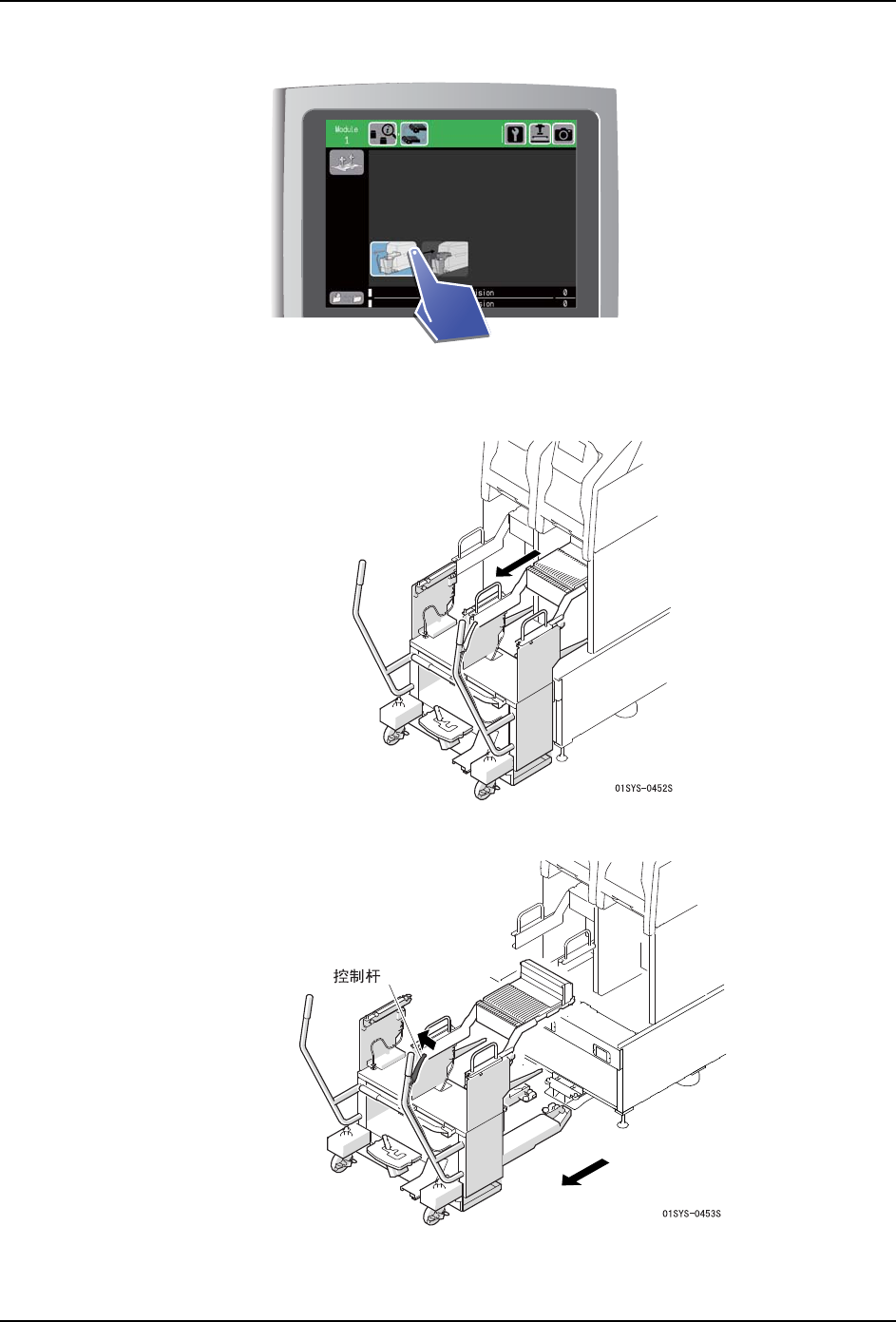

4. 请按下料站托架拆除按钮。松开料站托架。
5. 请拉出料站托架，安装到 PCU-2 上。
备注 )请拉出至 PCU-2 锁定料站托架。
6. 请握住手柄慢慢拉出 PCU-2。
01SYS-0688
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 65

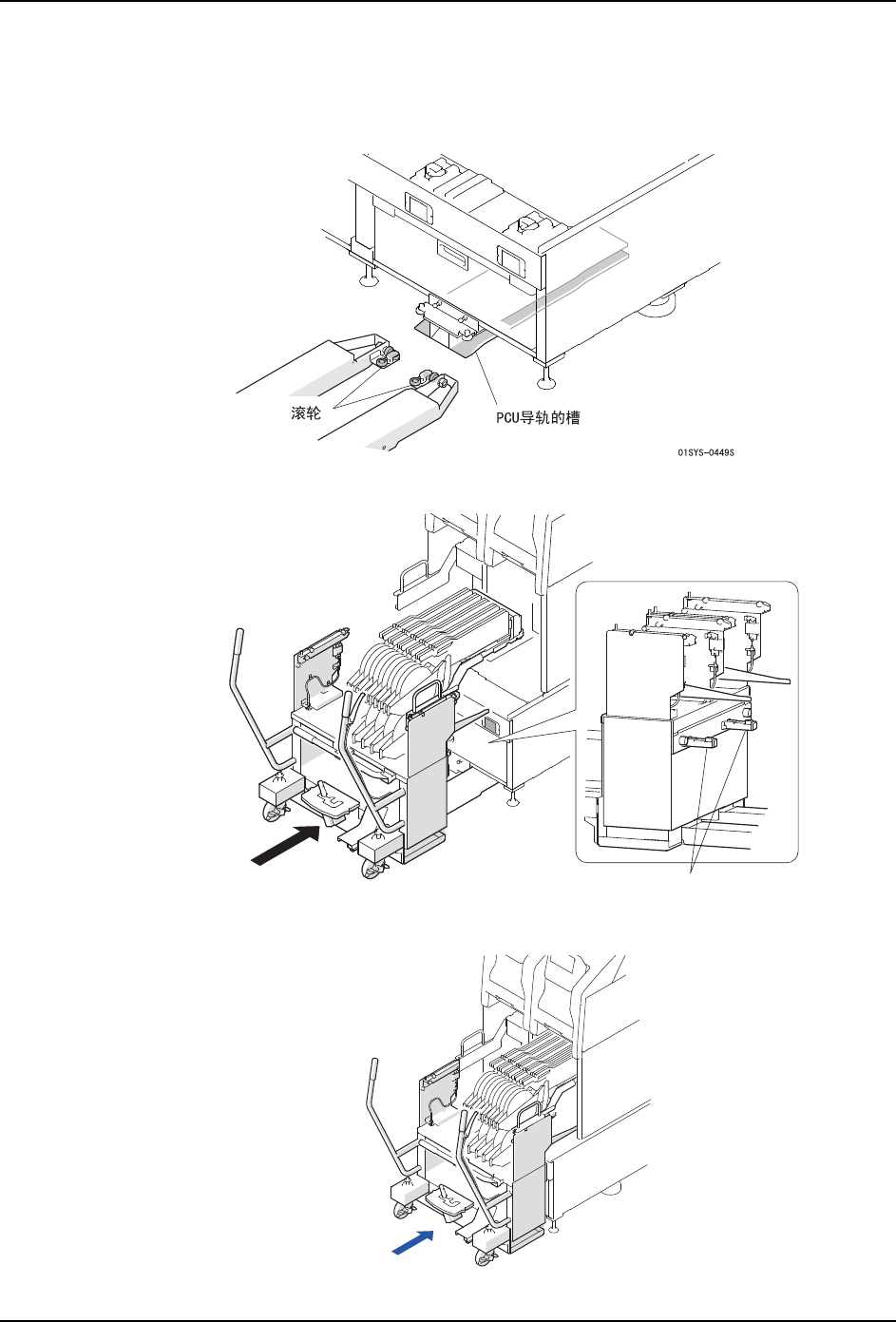

安装料站托架
这里说明 M3-3 模组的操作。M6- 模组也是同样步骤。
1. 请将 PCU-2 前端的滚轮慢慢地插入 PCU 导轨的槽内。
2. 请慢慢地推动 PCU-2，将导轨插入基座的开口部内。
3. 请将搭载了供料器的 PCU-2 插入到模组内。
