6. 运用各种功能时的操作 SYS-NXT3-002S0 246 NXT III 系统手册 6.14.3 关于测定中的异常 以下说明混合校正中所发 生的异常及其对策。 治具台上没有安装治具元件时 开始测定后， 定位相机就会确认治具元件的有无。这时 ，当无法检测出没有治具元件的时 候，就会显示以下的异常向导。 a. 请按下模组拉出按钮后拉出模组 。 b. 将治具元件安装到治具台上。 备注 )如果吸嘴吸取治具元件 ，用手取下然后重新安装 。…
SYS-NXT3-002S0 6. 运用各种功能时的操作
NXT III 系统手册 245
6.14.2
开始测定

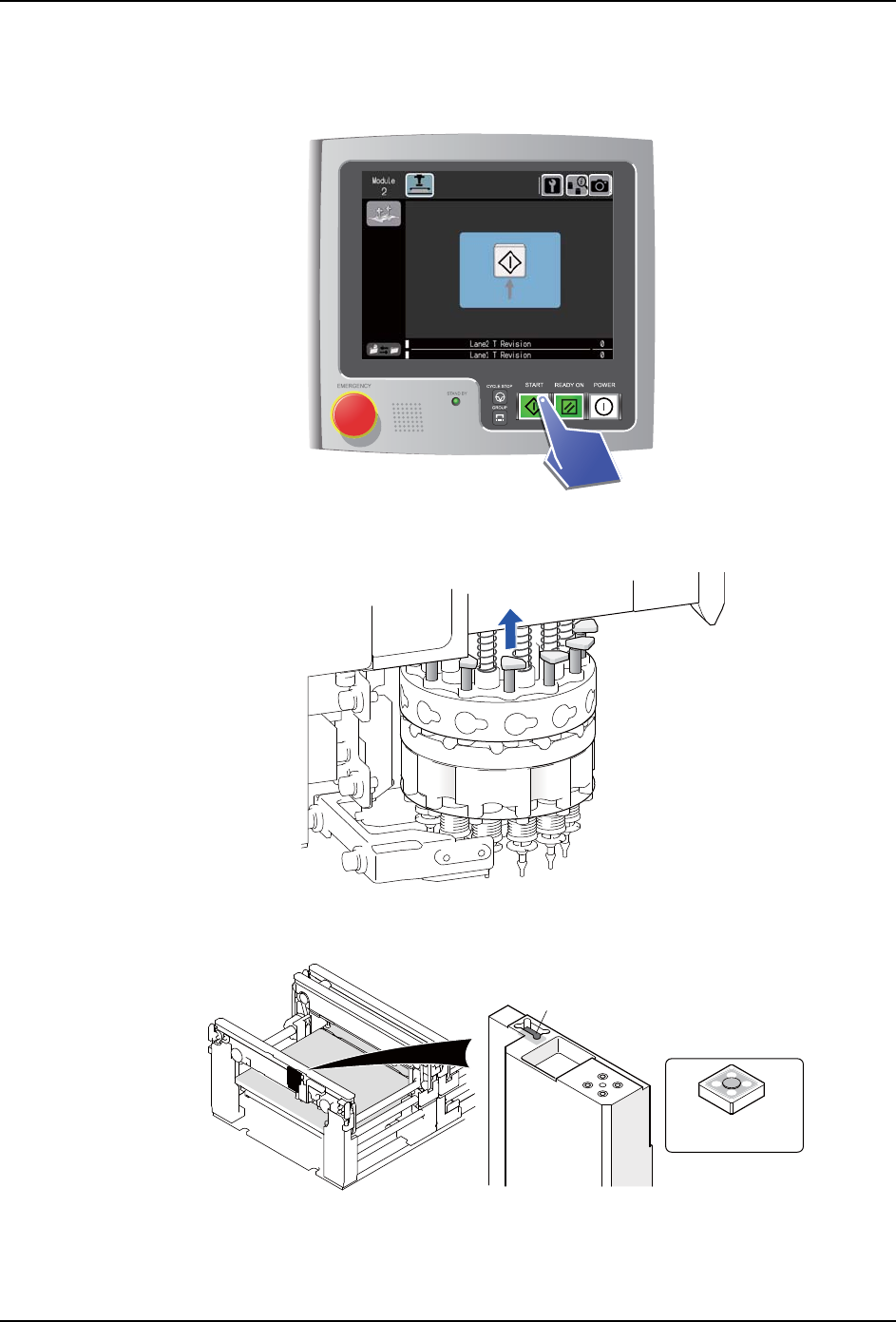

请在安装了治具吸嘴后，按下操作面板的START按钮。开始混合校正，执行贴装位置的测定。
备注 )使用 H04 （S）、H08 （M）、H12HS、V12 和 H24 工作头时，请确认所有的机械阀处在
上升端。
备注 )使用搭载有 H08、H12HS、V12 和 H24 工作头的模组时，不能使用玻璃治具元件。请在
治具台上仅安装芯片治具元件。
在测定后将安装在吸嘴置放台上的治具吸嘴更换为生产用吸嘴。
01SYS-0715
30SYS-0705
01SYS-0612aS
⋾⍵ලඖ௳
ⰺ∦ලඖ௳
H08, H12HS, V12, H24
ᕤస༈ᯊ
6. 运用各种功能时的操作 SYS-NXT3-002S0
246 NXT III 系统手册
6.14.3
关于测定中的异常
以下说明混合校正中所发生的异常及其对策。
治具台上没有安装治具元件时

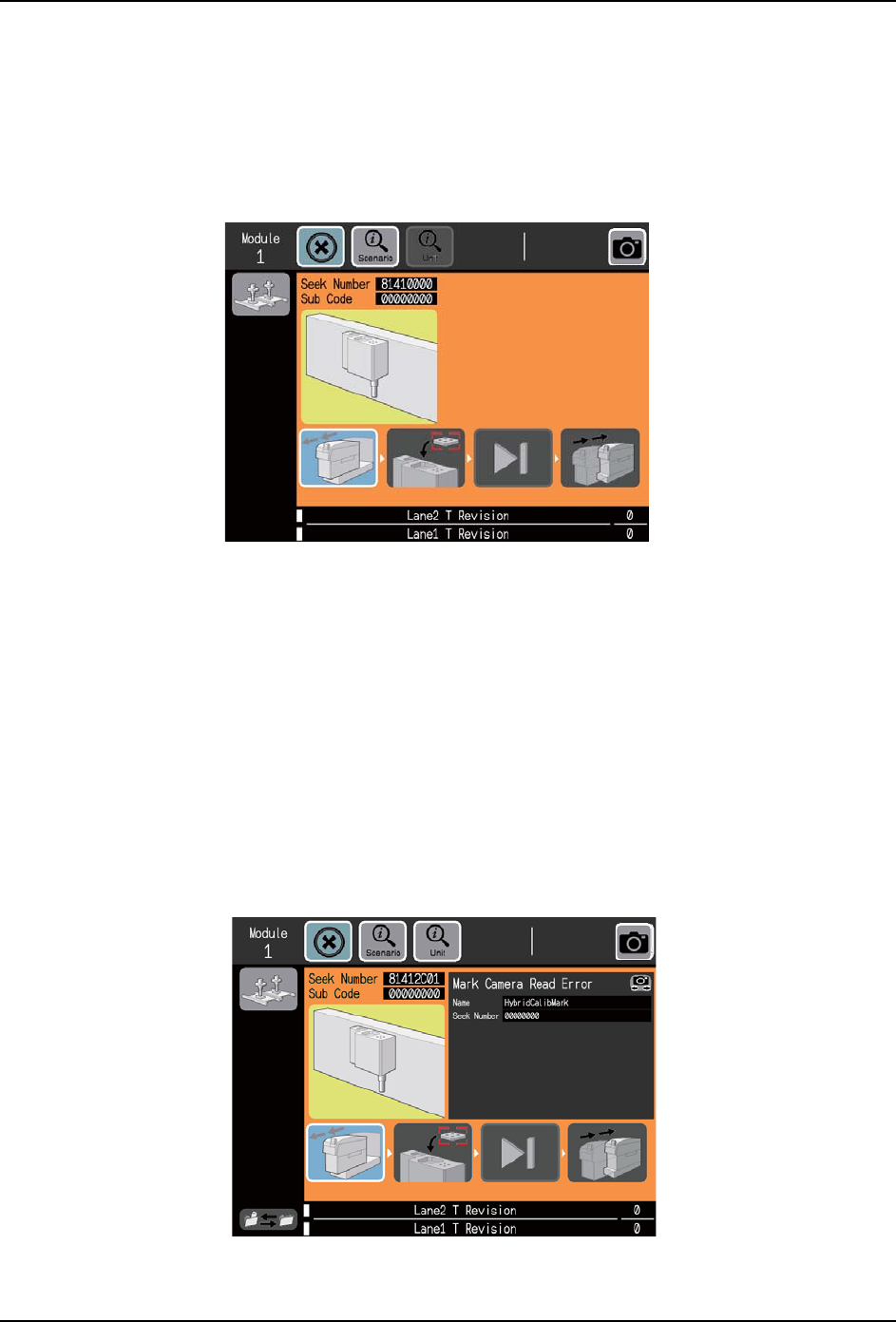

开始测定后，定位相机就会确认治具元件的有无。这时，当无法检测出没有治具元件的时
候，就会显示以下的异常向导。
a. 请按下模组拉出按钮后拉出模组。
b. 将治具元件安装到治具台上。
备注 )如果吸嘴吸取治具元件，用手取下然后重新安装。安装时，请注意不要使治具元件落
下和遗失。
c. 请按下执行按钮后推入模组。
d. 当按下 START 按钮后，机器就会重新开始混合校正。
发生治具台定位点的影像处理异常时
机器对治具台和治具元件进行影像处理，进行贴装位置的测定和贴装状态的确认。如果无法
正确地影像处理时，显示以下的异常向导。
a. 请按下模组拉出按钮后拉出模组。
01SYS-0825
01SYS-0826
SYS-NXT3-002S0 6. 运用各种功能时的操作
NXT III 系统手册 247
b. 如果治具台和治具元件的定位点上有污垢，请用干净的布擦去。清扫后，将治具元件
安装到治具台上。
备注 )安装时，请注意不要使治具元件落下或遗失。
c. 请按下执行按钮后推入模组。
d. 当按下 START 按钮后，机器就会重新开始混合校正。
发生治具装置定位点的影像处理异常时

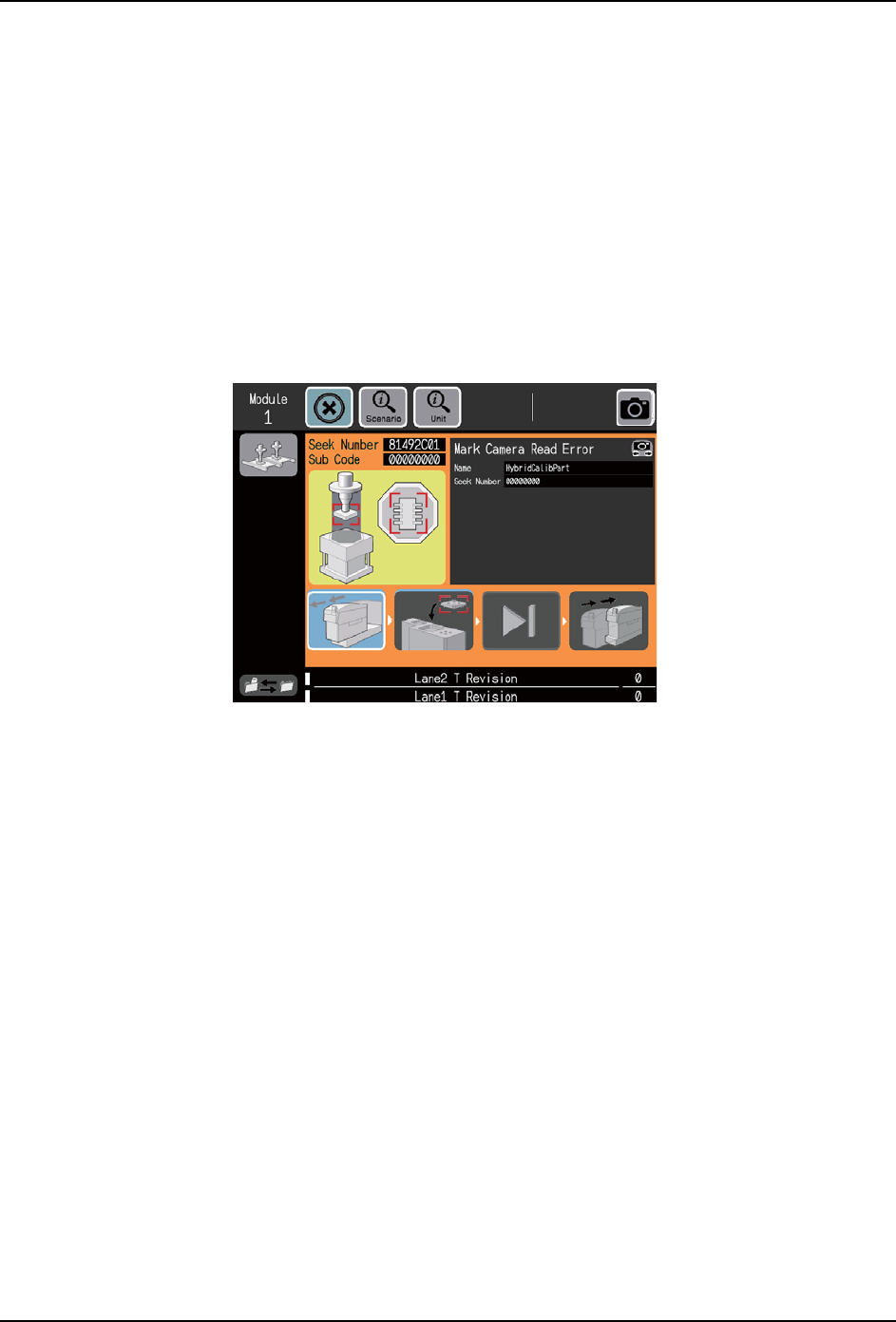

机器对吸取中的治具元件的状态进行影像处理然后进行补正。如果无法正确地影像处理时，
显示以下的异常向导。
备注 )
按下操作画面的相机按钮确认拍摄中的影像。
a. 请按下模组拉出按钮后拉出模组。
b. 请用干净的布擦去治具元件的污垢。清扫后，将治具元件安装到治具台上。
备注 )安装时，请注意不要使治具元件落下或遗失。
c. 请按下执行按钮后推入模组。
d. 当按下 START 按钮后，机器就会重新开始混合校正。
01SYS-0827
