NXT-III 系统手册.pdf - 第394页
10. 各种软件工具的使用方法 SYS-NXT3-002S0 374 NXT III 系统手册 参照模组 / 工作头 / 相机的版本等 1. 首先，在 [Machine Select ion] 内选择 对象机器。 2. 请从 [Select module] 框内选择要 操作的模组。 3. 请从 [Menu] 框内选 择 [Unit Configura tion]-[Other unit information] 。 显示 [Other …
SYS-NXT3-002S0 10. 各种软件工具的使用方法
NXT III 系统手册 373
参照料站托架 / 供料器 / 料盘装置的版本等
1. 首先，在 [Machine Selection] 内选择对象机器。
2. 请从 [Select module] 框内选择要操作的模组。
3. 请从 [Menu] 框内选择 [Unit Configuration]-[Device information]。显示 [Device
unit Information]。
a. 此处能够参照以下的信息。
·料站托架信息：版本
·供料器信息： 供料器 ID、序列号和版本
·料盘装置 -LT 信息： 序列号和版本
·料盘装置 -LTC 信息： 序列号和版本
·料盘装置 -M 信息： 序列号和版本
01SYS-0347E
01SYS-0349E
10. 各种软件工具的使用方法 SYS-NXT3-002S0
374 NXT III 系统手册
参照模组 / 工作头 / 相机的版本等
1. 首先，在 [Machine Selection] 内选择对象机器。
2. 请从 [Select module] 框内选择要操作的模组。
3. 请从 [Menu] 框内选择 [Unit Configuration]-[Other unit information]。显示 [Other
unit Information]。
a. 此处能够参照以下的信息。
·模组信息：装置种类、序列号、版本
·工作头信息：位置、装置种类、序列号、版本
·搬运轨道信息：装置种类、序列号、BANK、I/F 电路板版本
·相机信息：装置种类、序列号、版本
·加压力校正台的信息：版本、校正值、过滤器频率
01SYS-0347E
01SYS-0350E
SYS-NXT3-002S0 10. 各种软件工具的使用方法
NXT III 系统手册 375

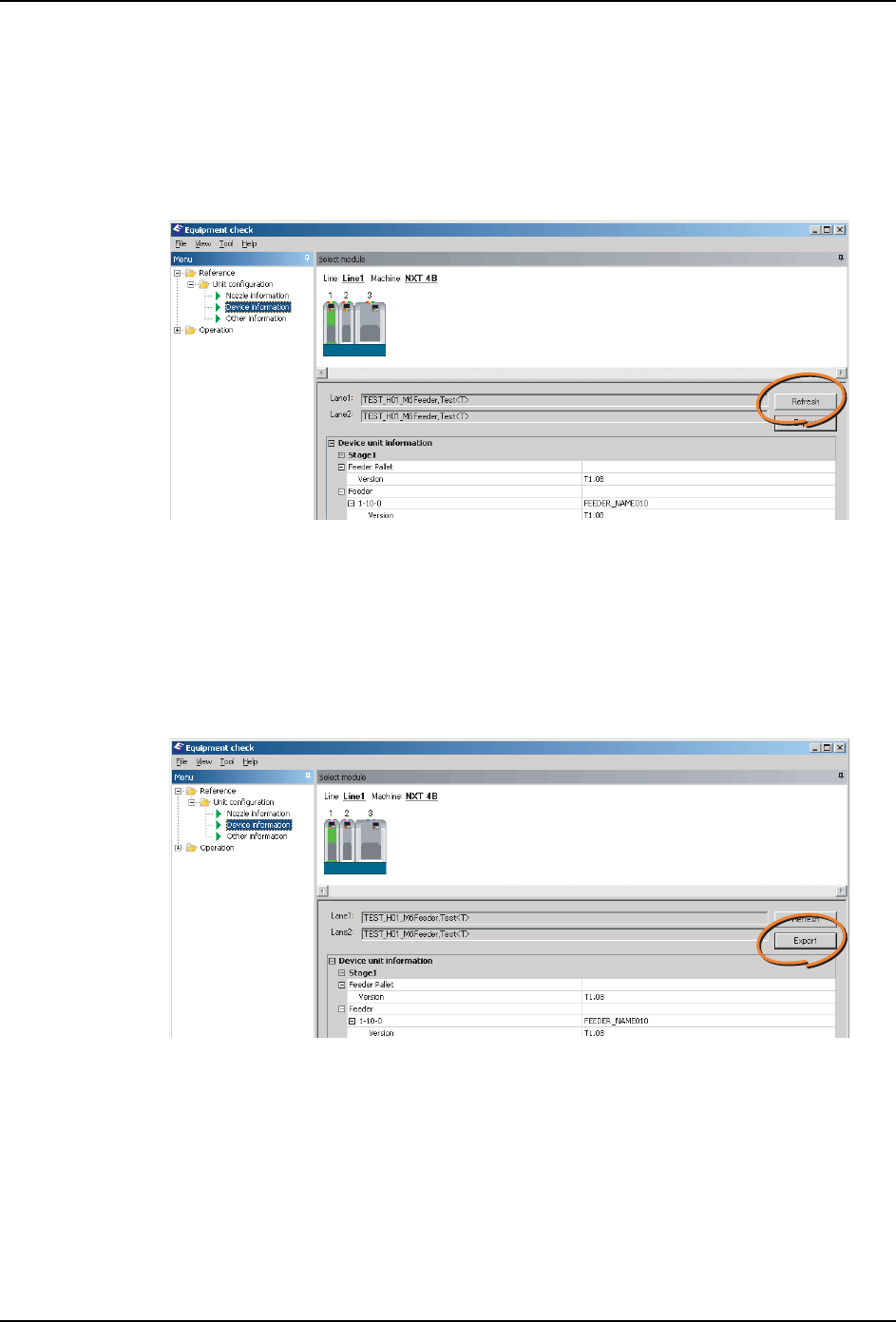

更新装置配置信息
需要将显示中的装置配置画面更新成最新的信息的时候，请进行以下的操作。
1. 请从 [Select module] 框内选择要操作的模组。
2. 请单击 [Refresh] 按钮。所选择的模组的 [Device information]、[Nozzle
information] 和 [Other unit information] 全部更新。
将装置配置信息输出到文本文件中
能够将所参照的装置配置信息作为文本文件进行输出。请进行以下的操作。
1. 请从 [Select module] 框内选择要操作的模组。
2. 请单击 [Export] 按钮，并指定保存位置。所选择的模组的各信息作为文本文件保存。
01SYS-0351E
01SYS-0352E
