SYS- NXT3 -002S0 4. 生产准备 NXT III 系统手册 103 2. 请提起料盘挡块。 3. 补料料槽上有料盘时，将其拔出 。 验证料盘元件 如果没有运用 Fujitrax Verifier，则不需要此作业。 1. 请使用 KIT Manager 或 KIT Ha ndy 进行快速验 证。 a. 在 KIT Handy 画 面或 KIT Manage r 画面上选择要 补料的料槽。 b. 使用 KIT Handy 或…
4. 生产准备 SYS-NXT3-002S0
102 NXT III 系统手册
没有运用 Fujitrax Verifier 时
4.8.2 料盘的安装步骤
拉出料盘
1. 打开料盘装置 -M 的正面门。
01SYS-0750S
֒ѐੇሲ㻻㖤ؗᚥ
рсп䀈䫤ቧਥԛ䘿ᯏ″ȾԄࡦᮦᆍѰᯏ″1RȾ
ᡶ䘿ᯏ″Ⲻᮦᆍ㜂Ქᱴ⽰Ѱ㬓㢨Ⱦ
ᯏ″
$%㺞⽰ᯏⴎঋݹ0Ⲻᆿ㻻փ㖤Ⱦδ$φᐜȽ%φε
䴶㾷൞㓘㢨ḽ䇦Ⲻᯏ″рᆿ㻻ᯏⴎȾᇂᡆᆿ㻻㓘㢨Ѱ㔵㢨Ⱦ
࠽ᦘ⭱䶘䫤
࠽ᦘ⭱䶘䫤
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㕌ਭȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㻻㖤༽⌞Ƚ੮ᯯੇȽ੮ᔶခ⛯δȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ֒ѐੇሲȾ
ć$Ĉ㺞⽰൞ᐜםᆿ㻻Ⲻᯏⴎᯏ″Ⱦ
㻻ᯏㄏ ੮౪ѣⲺᯏㄏ
ᇂᡆᯏⴎݹԬᆿ㻻
1H[WGHYLFH
с䫤࠽ᦘ⭱䶘Ⱦ
ᆿ㻻ᯏⴎݹԬδփ㖤%ε
ᆿ㻻ᯏⴎݹԬδփ㖤$ε
ᆿ㻻בᯏಞݹԬ
ᯏ″
֒ѐੇሲ㻻㖤ؗᚥ
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 103
2. 请提起料盘挡块。
3. 补料料槽上有料盘时，将其拔出。
验证料盘元件
如果没有运用 Fujitrax Verifier，则不需要此作业。
1. 请使用 KIT Manager 或 KIT Handy 进行快速验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补料的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
01SYS-0694
4. 生产准备 SYS-NXT3-002S0
104 NXT III 系统手册
将料盘元件插入料槽内

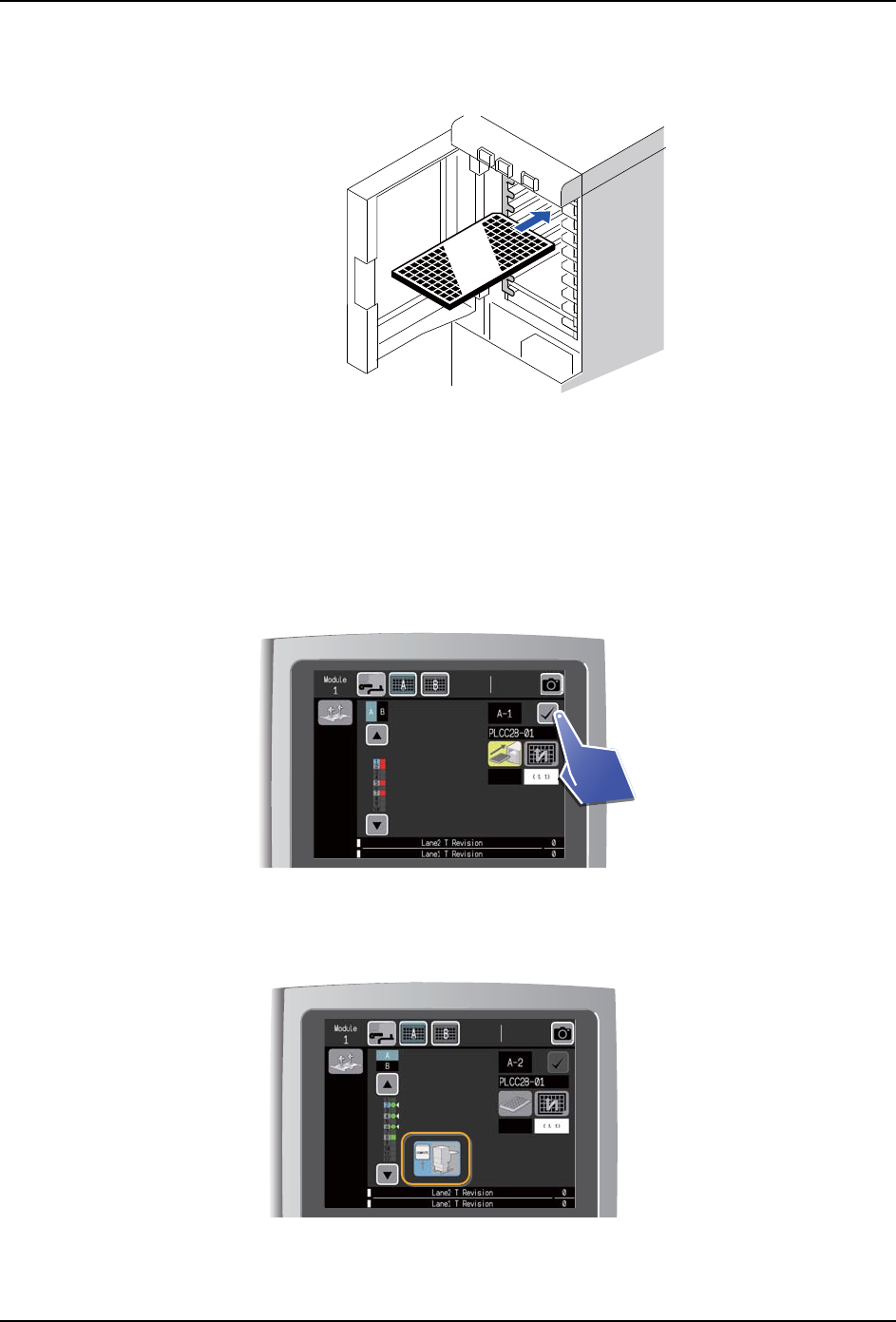

1. 在作业向导画面上确认料槽位置，安装料盘。
注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽
最里面的挡块。如果接触，请将料盘退回一些。
备注 )
如果变更补料料槽的顺序时，按下画面内的选择料槽按钮，变更选择料槽后请安装料
盘
。
2. 在此处指定最初吸取的元件请参照 "4.8.3 指定料盘元件的吸取开始点 "。
3. 请选择已补料料槽的状态下，按下料盘安装按钮。
备注 )如果运用了 Fujitrax Verifier，则不需要 2. 项和 3. 项的操作。
4. 如果有其他料槽的料盘更换的向导，请重复此前的作业。
5. 完成所有的补料后，就会显示 COMPLETE 按钮按下的向导画面。
01SYS-0695
01SYS-0752
01SYS-0744
