5. 生产 SYS-NXT3-002S0 154 NXT III 系统手册 拉出托盘 1. 打开料盘装置 -LT 的正面门。正面门有 上下 2 扇。请打开要补料料盘一侧的门。 2. 请确认要补料的料槽。需要补料 的料槽的 LED 亮灯着。另外，对于向导画面 上所选择的 料槽，LED 闪烁着。 3. 请拿住捏手，抬起托架挡块。 备注 )即使在托架档块处于下降 状态时也可以半拉 出料盘托架。 此为便于操作员确认 元件状 态用的规格。补料时，…
SYS-NXT3-002S0 5. 生产
NXT III 系统手册 153
5.5 向料盘装置 -LT 补料
向料盘装置 -LT 补料的方法大致分为 4 种。
·向料尽的料盘箱补料 （Verify ON）
·向料尽的料盘箱补料 （Verify OFF）
·向补料用料盘箱 （料盘箱 A 或者料盘箱 B）补料
·生产中进行料盘动态次料站补料
无论什么情况，请根据元件补料向导画面补料。

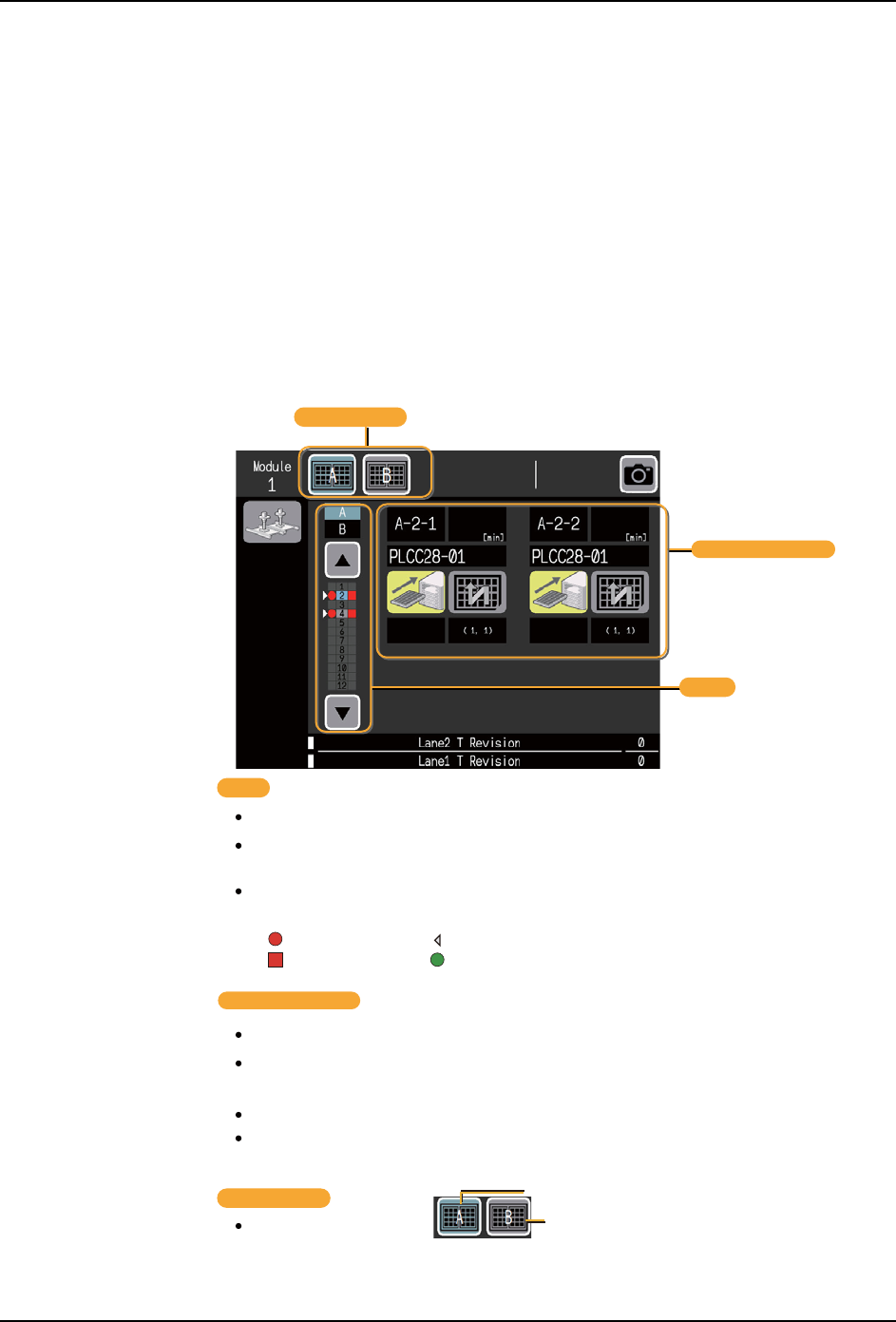

5.5.1 向导画面和补料步骤 （Verify ON 时）
请确认补料向导画面。
01SYS-0732S
Ϯᇐ㺙㕂ֵᙃ
Ϯᇐ㺙㕂ֵᙃ
Ϟϟᣝϝ㾦ᣝ䪂ህৃҹ䗝ᢽ᭭ῑDŽҢࠄ᭄ᄫЎ᭭ῑ1RDŽ
᠔䗝᭭ῑⱘ᭄ᄫ㚠᱃ᰒ⼎Ў㪱㡆DŽ
᭭ῑ
$%Ў㸼⼎᭭Ⲭㆅԡ㕂DŽ˄$Ϟሖǃ%ϟሖ˅
䳔㽕㑶㡆ᷛ䆄ⱘ᭭ῑϞᅝ㺙᭭ⲬDŽᅠ៤ᅝ㺙㑶㡆বЎ㓓㡆DŽ
ߛᤶ⬏䴶ᣝ䪂
ߛᤶ⬏䴶ᣝ䪂
ᰒ⼎᠔䗝᭭ῑⱘ㓪োDŽ
ᰒ⼎᠔䗝᭭ῑⱘ㺙㕂⊼ǃপᮍǃপᓔྟ⚍˄˅DŽ
ᰒ⼎᠔䗝᭭ῑⱘ᭭ሑ乘ਞᯊ䯈˄PLQ˅DŽ
ᰒ⼎᠔䗝᭭ῑⱘϮᇐDŽ
Ā$ā㸼⼎᭭ⲬㆅϞሖⱘ᭭ῑǃࡃ᭭ῑⱘ᭭ⲬDŽ
ॳ㺙᭭キ ఈЁⱘ᭭キ
ᅠ៤᭭Ⲭܗӊᅝ㺙
1H[WGHYLFH
ᣝϟᣝ䪂ߛᤶ⬏䴶DŽ
ᅝ㺙᭭Ⲭܗӊ˄᭭Ⲭㆅ%˅
ᅝ㺙᭭Ⲭܗӊ˄᭭Ⲭㆅ$˅
᭭ῑ
5. 生产 SYS-NXT3-002S0
154 NXT III 系统手册

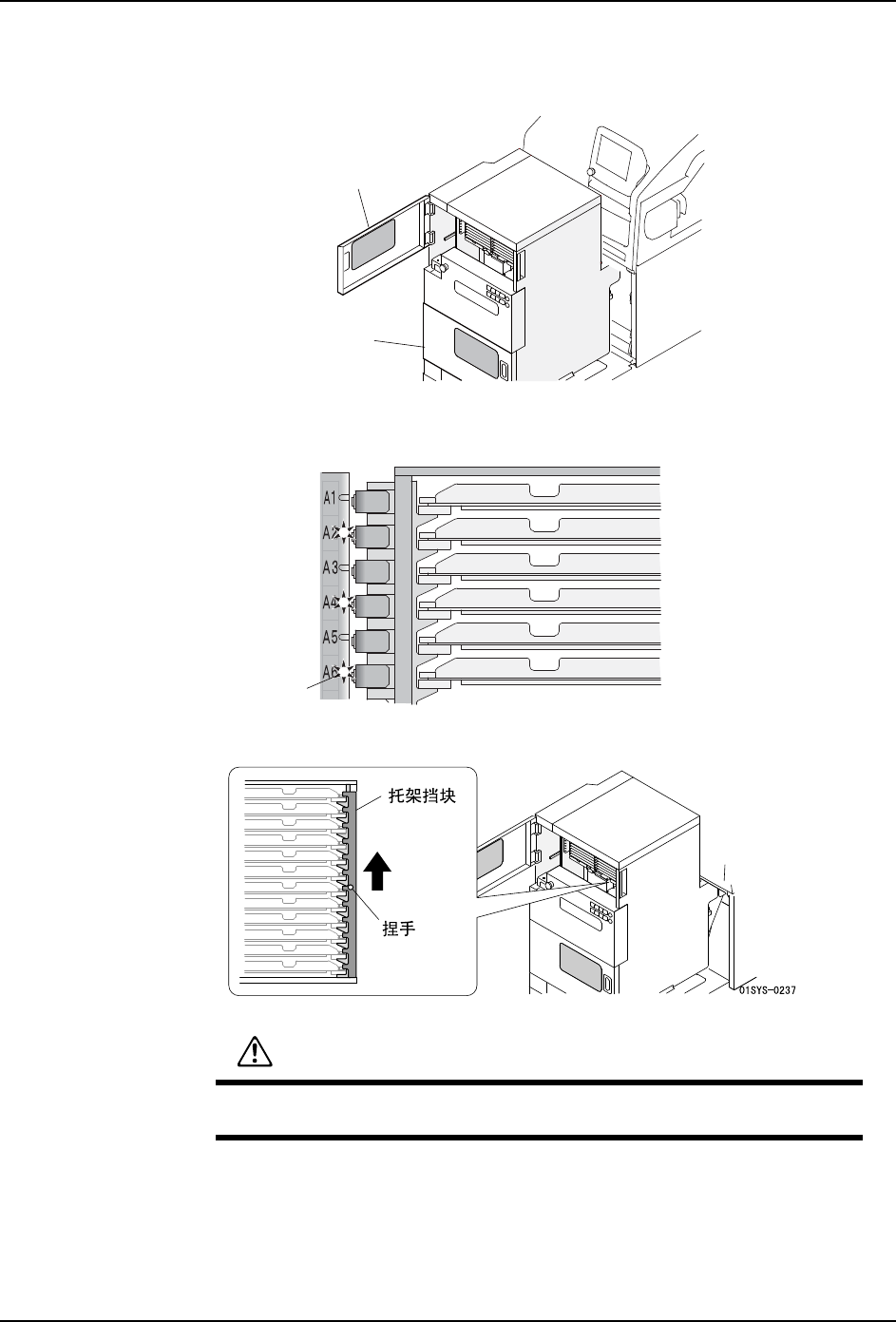

拉出托盘
1. 打开料盘装置 -LT 的正面门。正面门有上下 2 扇。请打开要补料料盘一侧的门。
2. 请确认要补料的料槽。需要补料的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
备注 )即使在托架档块处于下降状态时也可以半拉出料盘托架。此为便于操作员确认元件状
态用的规格。补料时，请务必抬起托架档块。
注意
不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘
箱。
01SYS-0733S
ℷ䴶䮼
ℷ䴶䮼
01SYS-0246
LED
SYS-NXT3-002S0 5. 生产
NXT III 系统手册 155

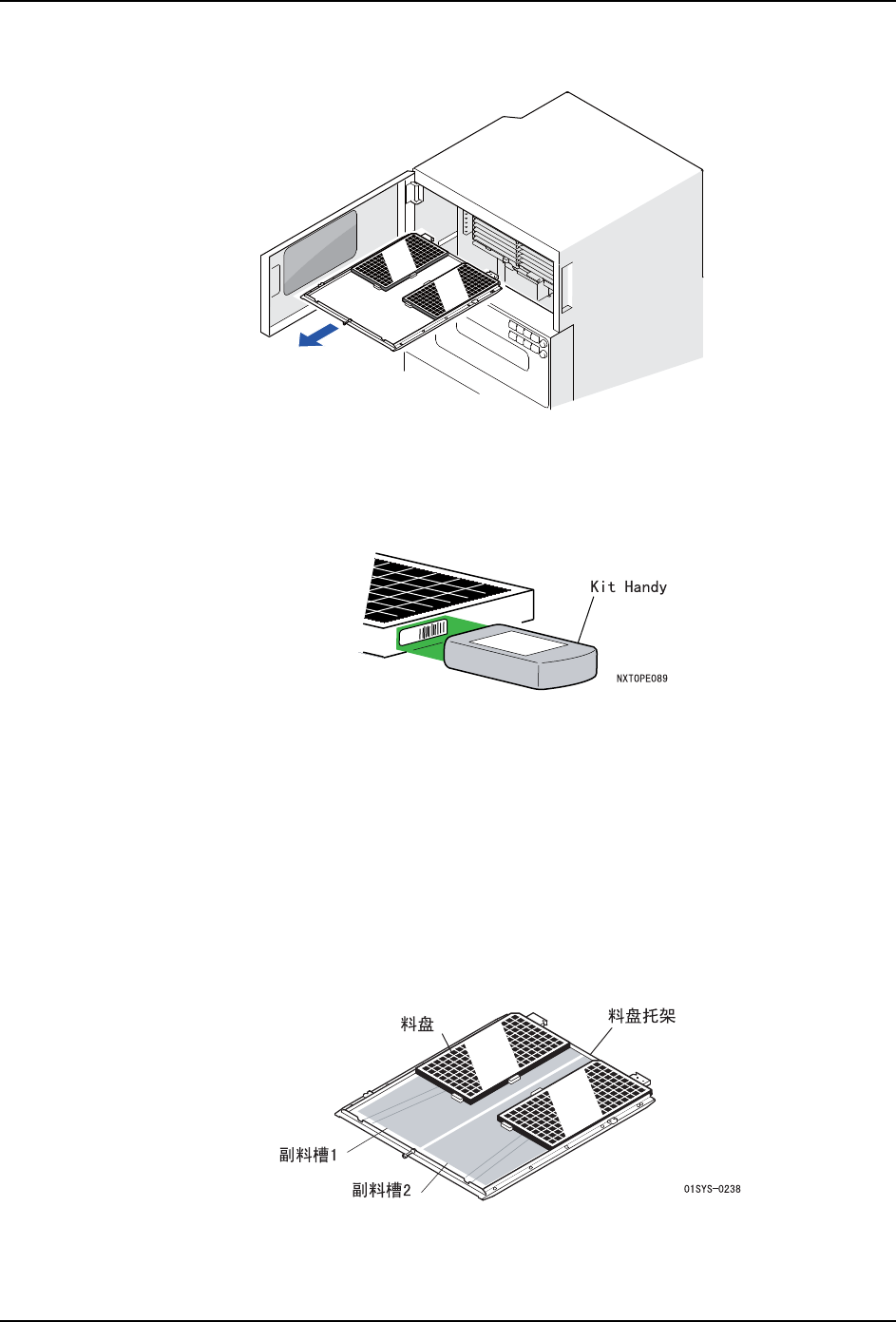

4. 从元件补料对象的料槽上拔出料盘托架。
验证料盘元件
没有运用 Fujitrax Verifier 时，则不需要该作业。
1. 请使用 KIT Manager 或 KIT Handy 进行快速验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补料的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料
盘验证时，请扫描 FIDL （托架）和 DID （料盘）。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
2. 使用 KIT Handy 能够指定最初吸取的元件。详细内容请参照 "4.6.4 指定料盘元件的吸
取开始点 "。
将料盘元件插入料槽内
1. 将料盘安装到料盘托架上。
01SYS-0719
