5. 生产 SYS-NXT3-002S0
192 NXT III 系统手册
拉出料盘托架
1. 打开料盘装置 -M 的正面门。
2. 请提起料盘挡块。
3. 从要补料的料槽上取出空料盘。
01SYS-0709
SYS-NXT3-002S0 5. 生产
NXT III 系统手册 193

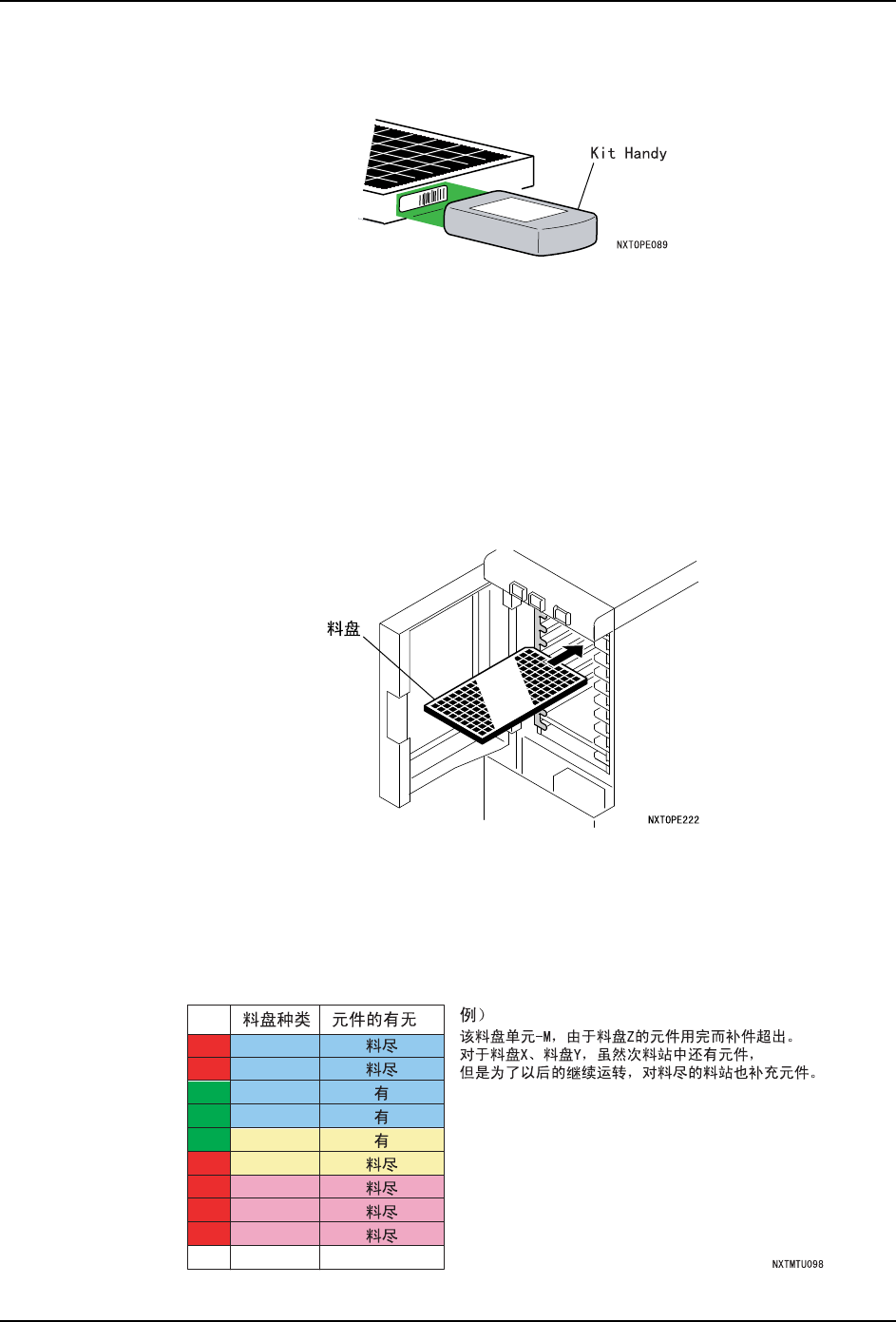

验证料盘元件
1. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补料的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
2. 可以通过 KIT Handy 指定最先吸取的元件。详细内容请参照 "4.8.3 指定料盘元件的吸
取开始点 "。
将料盘元件插入料槽内
1. 在作业向导画面上确认料槽位置，安装料盘。
注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽
最里面的挡块。如果接触，请将料盘退回一些。
2. 如果其他料槽有料盘更换向导，请重复之前的作业。
a. 此时，不仅是出现停止原因的料槽，对于其他的料槽，如果料尽，也请安装新的料
盘。
Slot
01
02
03
04
05
06
07
08
09
10
Y
Y
Z
Z
Z
X
X
X
X

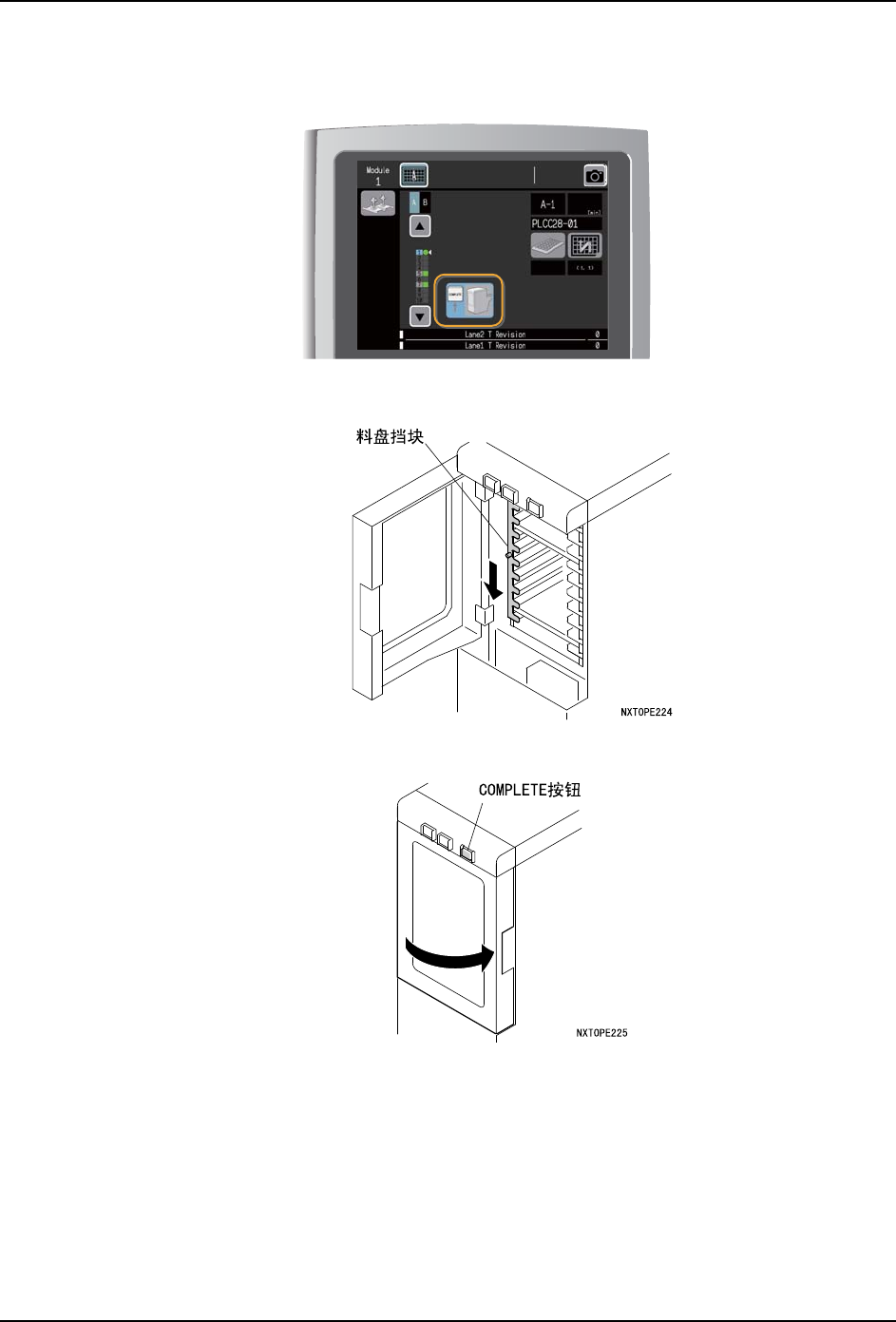

5. 生产 SYS-NXT3-002S0
194 NXT III 系统手册
b. 对于料尽的料槽，如果不需要补料时，请取出空料盘。
3. 完成所有的补料后，就会显示按下 COMPLETE 按钮的向导画面。
4. 请放下料盘挡块。
5. 请关闭正面门，按下 COMPLETE 按钮。开始生产。
备注 )请轻轻关闭正面门，以免料盘装置 -M 受到冲击。
01SYS-0793
