3. 基本操作 SYS-NXT3-002S0

52 NXT III 系统手册

3.9 从料站托架上拆除供料器

以下说明从料站托架上拆除供料器的步骤。运转中，能够拆除正面门的红色 LED 亮灯的料槽

的供料器。

注意 )请不要拆除绿色或黄色 LED 亮灯的料槽上的供料器，有可能与正在进行元件吸取动作

的吸嘴发生干扰和损坏。

1. 抬起手柄并将供料器向身体侧拉。

注意 ) 没有抬起手柄硬拆除供料器时，供料器内部的电路板可能会破损。。

2. 请用力握住供料器手柄，向身体侧拉出。

注意 )为防止供料器落下，拉出时请用力握住手柄。

01SYS-0670

01-SYS-0671

01-SYS-0672

SYS-NXT3-002S0 4. 生产准备

NXT III 系统手册 53

4. 生产准备

如果要开始生产，需要完成以下的准备。

a. 生产用的 Job 数据传送到机器侧。

b. 对照生产，各装置和元件安装到机器上。

c. 在辅助软件中，进行了各种的功能设定。

备注 )此外，使用元件对照功能时，需要进行 Fujitrax Verifier 的元件主数据和元件数据

的登录，以及条形码标签的印刷等。

此处，说明将各装置安装到机器上的方法。另外，关于切换了 Job 后的换线方法，也请参

照本章。

关于辅助软件的各种设定，请阅览辅助软件操作手册，或者参照 "9. 各种功能的设定和管

理"。

01SYS-0673S

NXT-3 Fuji Flexa

ᴎ఼ਃࡼ

৘ऩܗⱘᅝ㺙

-REⱘ߯ᓎ

-REⱘӴ䗕

䕙ࡽ䕃ӊ

POWERᣝ䪂ON Job Builder ᴎ఼ࡳ㛑䆒ᅮ

Director

Ꮉ԰༈

৘⾡䆒ᅮ

਌ఈ

կ఼᭭

᭭Ⲭ

ᬃᩥ䫔

᭭Ⲭऩܗ

῵㒘ࡳ㛑䆒ᅮ

ܗӊⱘᅝ㺙

4. 生产准备 SYS-NXT3-002S0

54 NXT III 系统手册

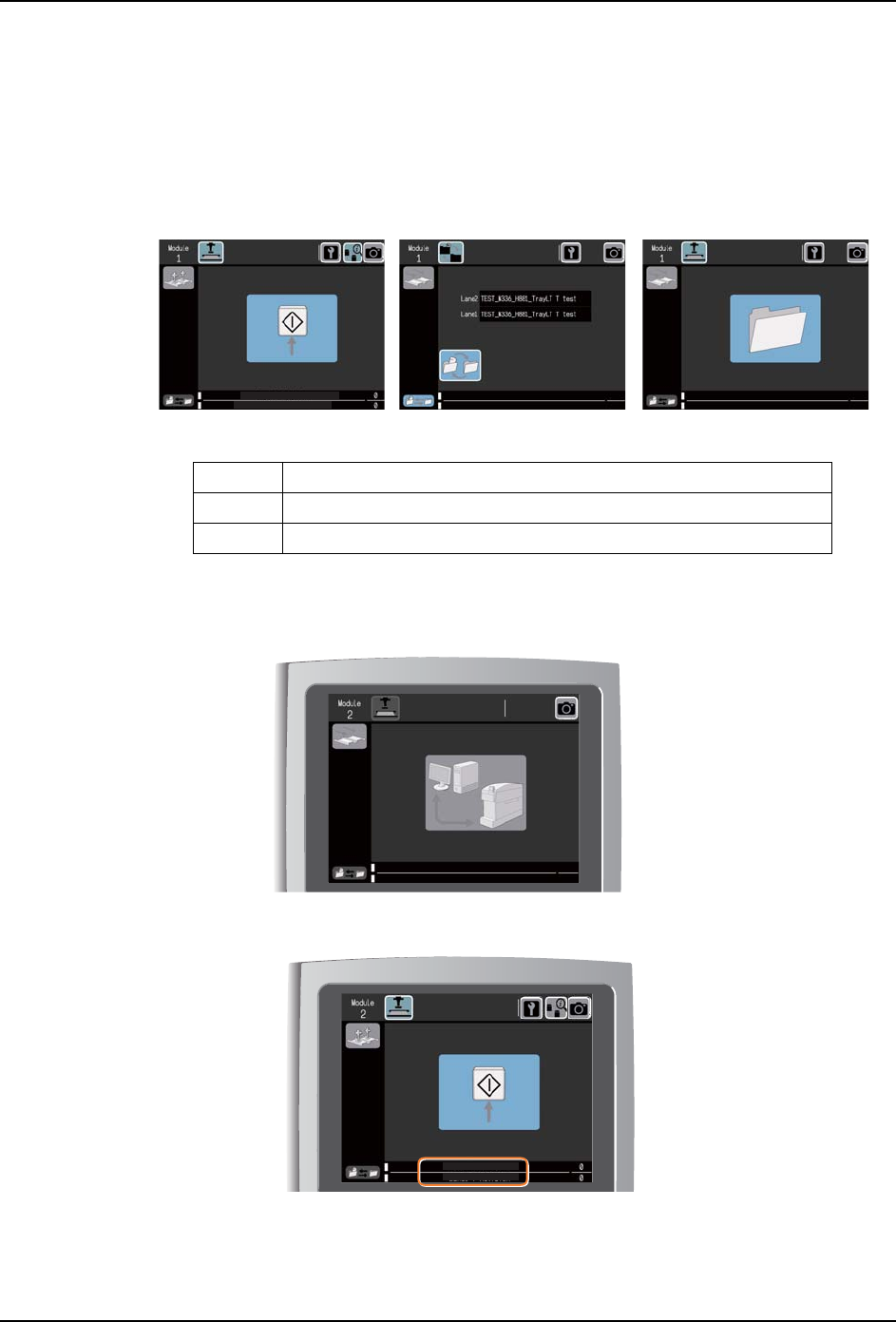

4.1 传输 Job

Job 就是生产电路板所需的数据。

如果模组中不存在 Job，或者存在与当前生产 Job 所不同的 Job 时，需要传输当前生产 Job。

Job 的传输由 Fuji Flexa 来进行。

1. 请确认生产线上的所有模组的操作画面是以下画面中的一种。

2. 从 Fuji Flexa 处传输 Job。关于 Job 传输的方法，请参照 [AIMEX 系列编程手册 ]。

备注 )传输期间，操作画面上显示以下的示意图。

3. Job 传输结束后，操作画面上就会显示 Job 名。

备注 )上图是向轨道 1、2 传输了各自的 Job 后的画面。

A 等待开始的时候

B 没有正在进行的 Job，但有预约下一个生产 Job 的时候

C 没有正在进行的和预约下一个生产 Job 的时候

01SYS-0674

JobNameLane1_T_00

JobNameLane2_T_00

ABC

01SYS-0676

01SYS-0675

JobNameLane2_T_00

JobNameLane1_T_00
