4. 生产准备 SYS-NXT3-002S0
108 NXT III 系统手册
4.9 更换支撑板
将符合生产电路板宽度的支撑板安装在搬运轨道上。
4.9.1 更换支撑板时的注意事项
以下记述支撑板更换时的注意事项。
注意

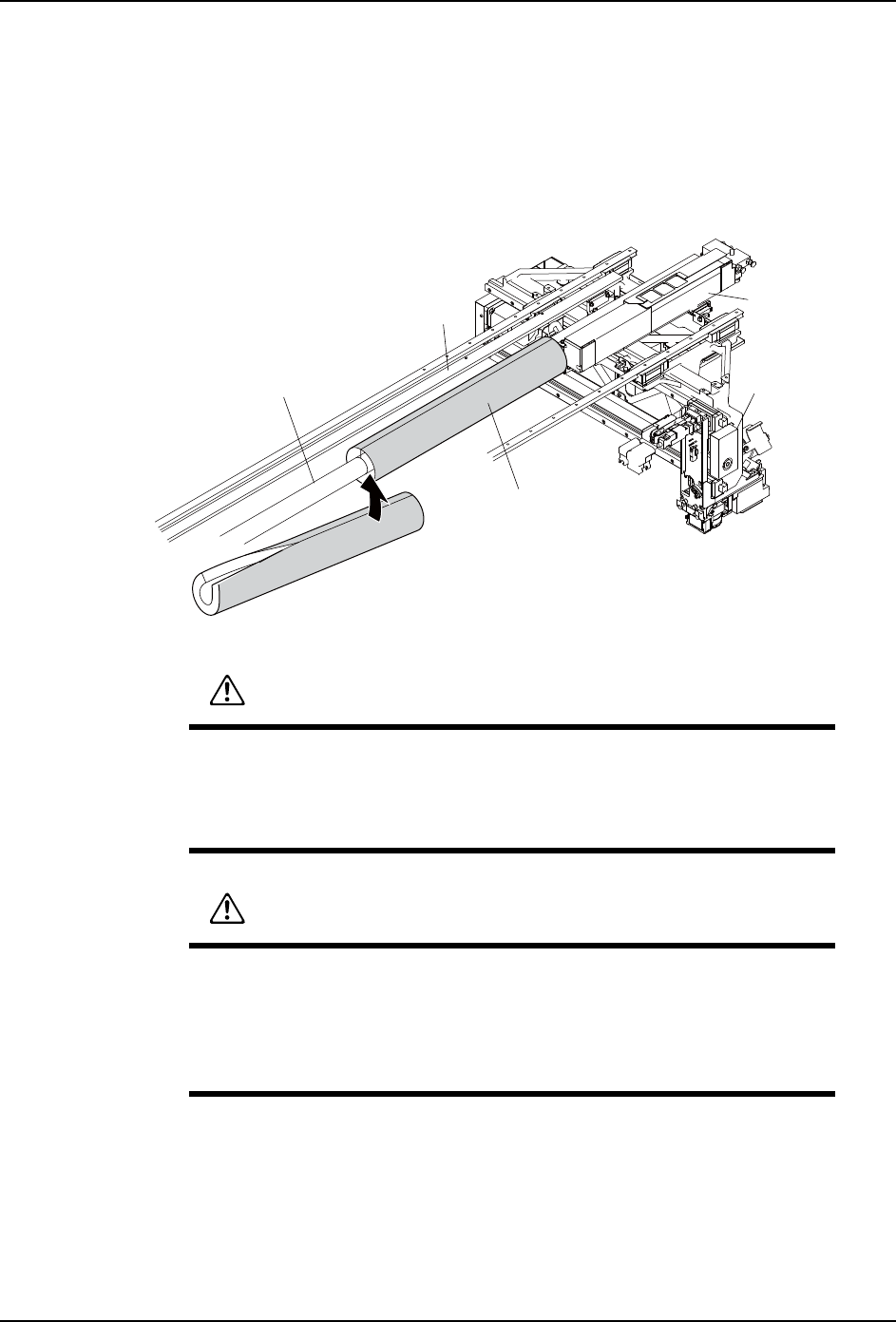

在线性马达附近使用工具时，请注意由磁铁引起的吸引作用。
请不要使磁卡、手表、精密仪器等靠近线性马达附近。有可能受磁力影响
出现故障。
警告
运转后，请不要马上直接接触模组的 Y 轴的线性马达轴和线圈。有可能烫
伤。
使用心脏起搏器的人员，请不要靠近模组的 Y 轴附近。受磁力影响有可能
造成心脏起搏器误动作。
01MEC-1383S
㒓䚼ߚ
㒓ᗻ偀䖒
ֱᡸ㔽
;䕈啓䕂㔽
㒓ᗻᷛሎ
㒓ᗻ偀䖒
ϱᴴ
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 109
4.9.2 支撑板更换向导画面
备注 )从单搬运轨道切换到双轨道生产时 ( 或者相反 )，或者变更搬运轨道宽度时，有时需要
进行支撑销的更换。搬运轨道宽度自动地调节到与下工序生产的电路板宽度相吻合。
备注 )
连接料盘装置的模组上，开始会显示拆除料盘装置的向导。请按照向导拆除料盘装置。
4.9.3 支撑板的拆除和安装
1. 请拉出模组。
a. 请确认模组前面没有障碍物以后，按下模组拉出按钮。
b. 握住模组的手柄，缓慢地拉出模组，直到碰到阻停块为止。
2. 拆除支撑板。如果有配置支撑销进，请提前取出。
备注 ) 支撑板的拆除方法请参照 [NXT III 机械手册 ] 的 [4. 基本操作 ]。
3. 安装次生产中使用的支撑板。
备注 ) 支撑板的安装方法请参照 [NXT III 机械手册 ] 的 [4. 基本操作 ]。
01SYS-0756S
ᤶᇐ
䳔㽕ᤶЎ᠔ᰒ⼎ⱘᬃᩥᵓ㉏ൟDŽ
Ϟ䴶ⱘᇐᰃᤶЎঠ䔼⫳ѻᯊⱘ⬏䴶DŽ
ऩ䔼⫳ѻᯊাᰒ⼎Lane1DŽ
ᔶ㸼⼎᠔䳔ϮDŽ䇋ҢᎺջᓔྟϮDŽ
Ϯℹ偸
㸼⼎ᇍᑨᬃᩥ䫔㞾ࡼ䜡㕂ⱘᬃᩥᵓDŽ
Auto
Ϯℹ偸
ᤶᇐ
4. 生产准备 SYS-NXT3-002S0
110 NXT III 系统手册
4. 根据需要，请在支撑板上配置支撑销。使用自动配置功能时，请将支撑销安装到销支架
上。
5. 请按下画面上显示的作业步骤的执行按钮。
6. 如果需要更换工作头或吸嘴，请在此时进行。
7. 请插入模组。
a. 插入模组之前，请确认 XS 轴 （M3-3 模组）等机械部位没有从模组的旁边突出。
b. 握住模组的手柄，在解除模组的锁定的状态下，慢慢地插入模组，直到碰到阻停块为
止。
c. 自动地引入并夹紧模组。如果没有夹紧时，请将模组稍微朝身体侧拉回一些后重新推
入。
备注 )对于拆除了料盘装置的模组，之后会显示料盘装置安装向导，请根据向导安装料盘装
置。
8. 请根据所更换支撑板的尺寸，在 Accessory software 进行搬运轨道宽度的设定。
4.9.4 可以配置支撑销的范围
下图为可以配置支撑销的范围。
M6-3 模组
6<6D
0
⬉䏃ᵓЁᖗ
⬉䏃ᵓሎᇌ
0D[
⬉䏃ᵓሎᇌ PP
⬉䏃ᵓሎᇌ
ৃҹ䜡㕂ᬃᩥ
䫔ⱘ㣗ೈ
ৃҹ䜡㕂ᬃᩥ
䫔ⱘ㣗ೈ
