4. 生产准备 SYS-NXT3-002S0 66 NXT III 系统手册 4. 请踏下踏板，将料站托架推入模组 内。 备注 )自动夹紧料站托架。 5. 请握住手柄慢慢拉出 PCU-2 。 6. 请按下安装供料器的料槽 No. 的安装按钮。 备注 ) 请按下所 有红色 LED 亮灯的按钮。 01SYS-0666
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 65
安装料站托架
这里说明 M3-3 模组的操作。M6- 模组也是同样步骤。
1. 请将 PCU-2 前端的滚轮慢慢地插入 PCU 导轨的槽内。
2. 请慢慢地推动 PCU-2，将导轨插入基座的开口部内。
3. 请将搭载了供料器的 PCU-2 插入到模组内。
6<66
ᇐ䔼
6<66
4. 生产准备 SYS-NXT3-002S0
66 NXT III 系统手册
4. 请踏下踏板，将料站托架推入模组内。
备注 )自动夹紧料站托架。
5. 请握住手柄慢慢拉出 PCU-2。
6. 请按下安装供料器的料槽 No. 的安装按钮。
备注 ) 请按下所有红色 LED 亮灯的按钮。
01SYS-0666
SYS-NXT3-002S0 4. 生产准备
NXT III 系统手册 67
4.5 更换供料器
提前在供料器上安装料带。料带的安装方法请参照 FUJI 智能供料器手册。

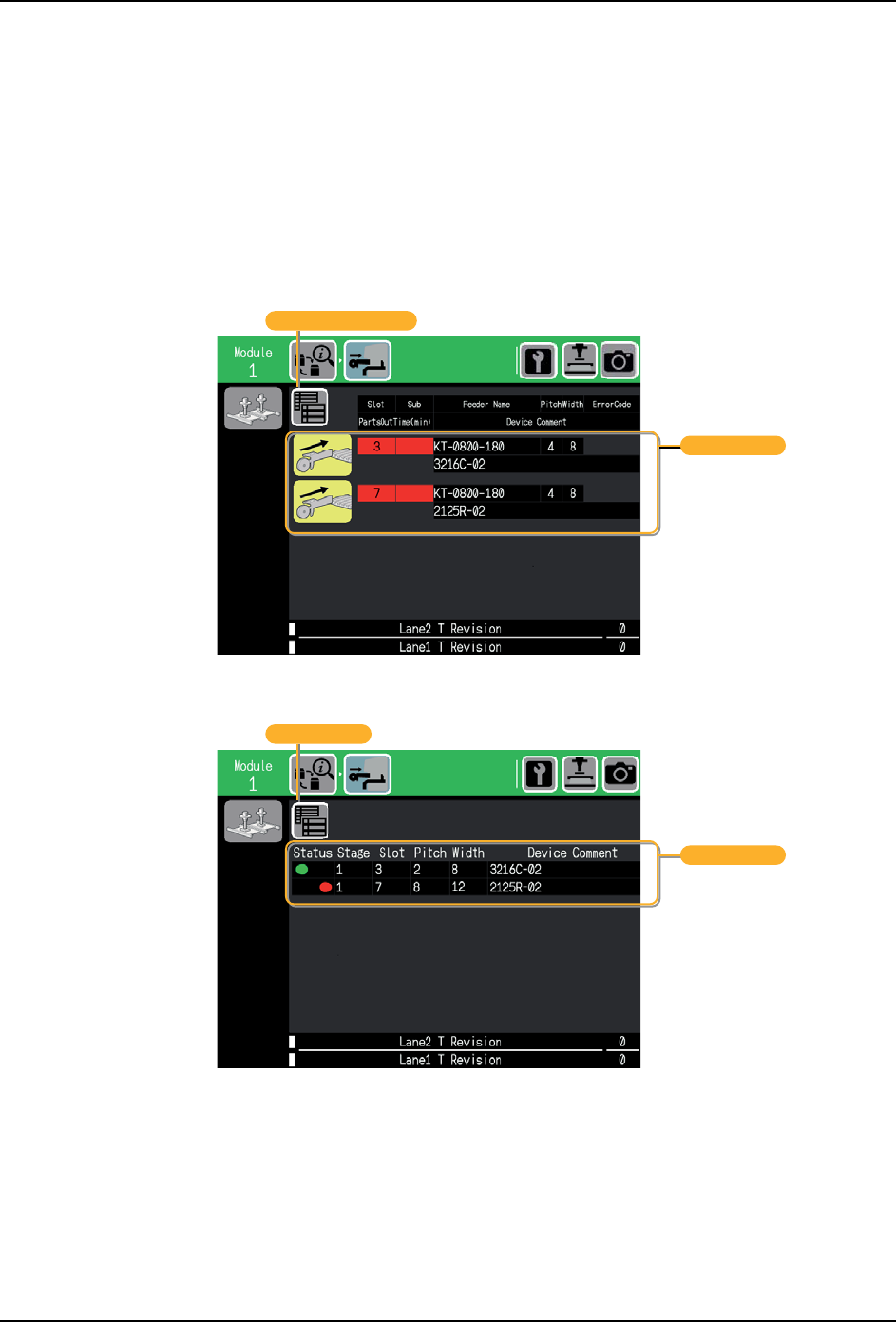

4.5.1 供料器更换向导画面
供料器更换向导画面有[图标显示]和[列表显示]的2种类型。按下切换按钮就可以切换
两个画面。
·图标显示
·列表显示
在 [ 图标显示 ] 画面上，可以知道哪个供料器需要更换。按照以下的优先顺序来显示。
在 [ 列表显示 ] 画面上，可以知道安装供料器的位置。供料器数量多的时候，请滚动列表查
看所有的供料器信息。
备注 ) 请根据作业向导画面的指示进行供料器更换操作。也可以在生产期间进行供料器的更
换。另外，此处虽然说明了料带供料器的拆除和安装方法，对于管装供料器的步骤也
同样如此。
01SYS-0689S
࠽ᦘ⭱䶘䫤
ᯏ″ؗᚥ
ᯏ″1R
בᯏಞ
䘷ᯏ䰪䐓
ᯏᑜᇳᓜ
䇴༽༽⌞
01SYS-0690S
࠽ᦘ⭱䶘䫤
ᯏ″ؗᚥ
67$*(1R
ᯏ″1R
䘷ᯏ䰪䐓
ᯏᑜᇳᓜ
䇴༽༽⌞
